机械设计中常用的六种导向机构

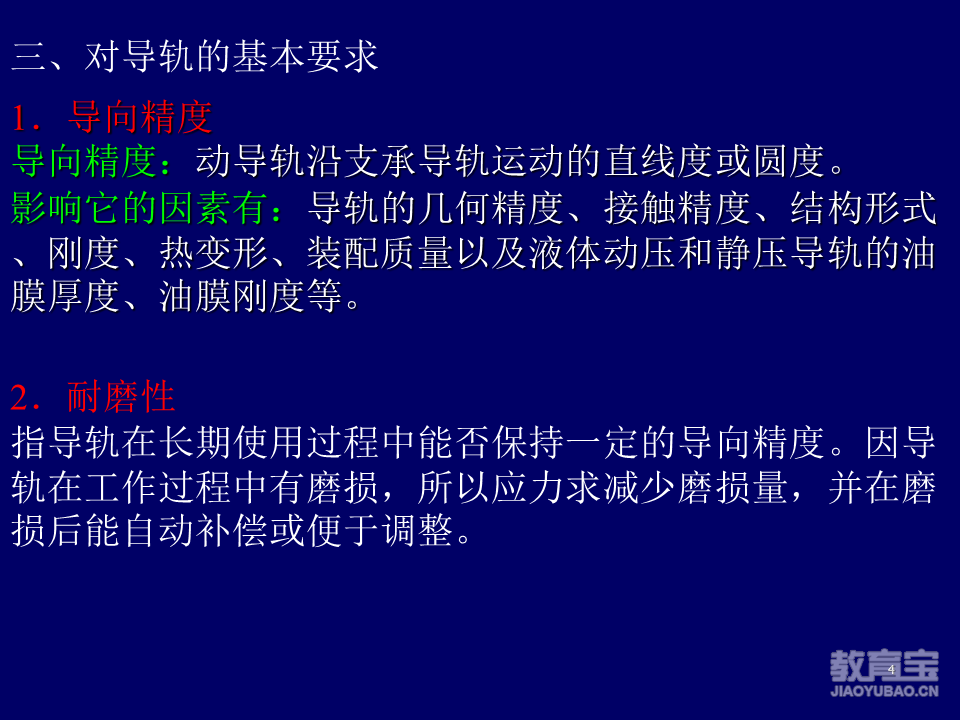

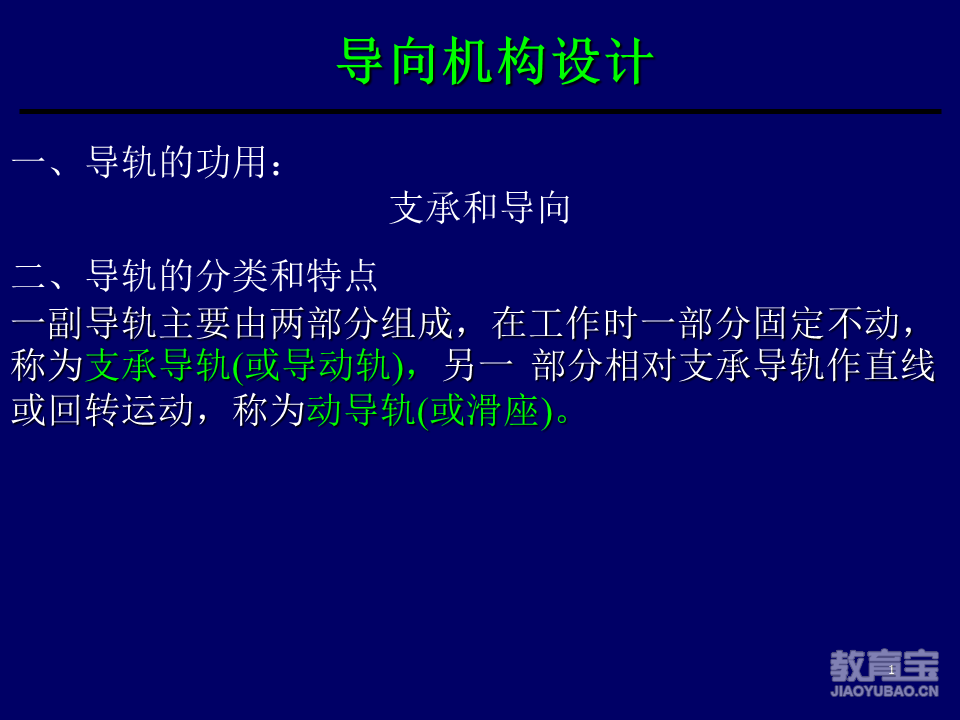

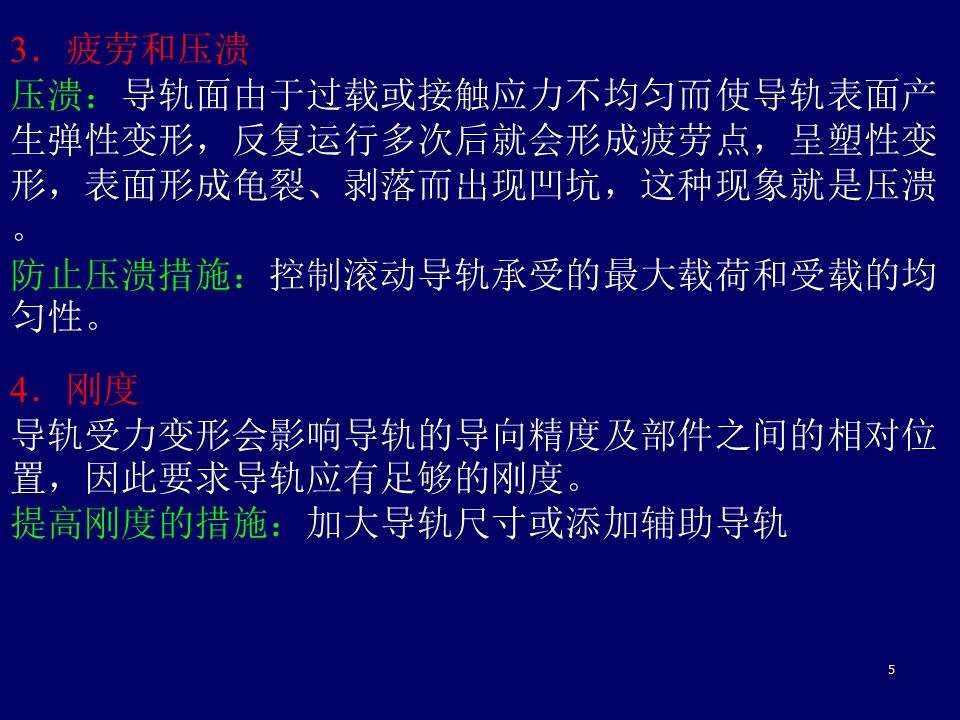

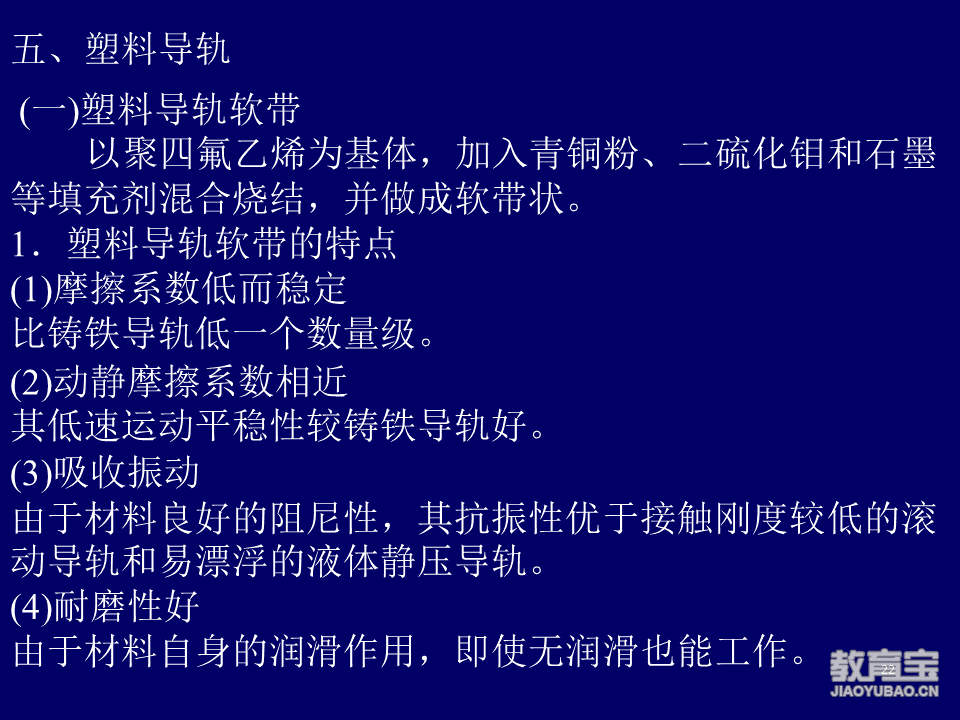

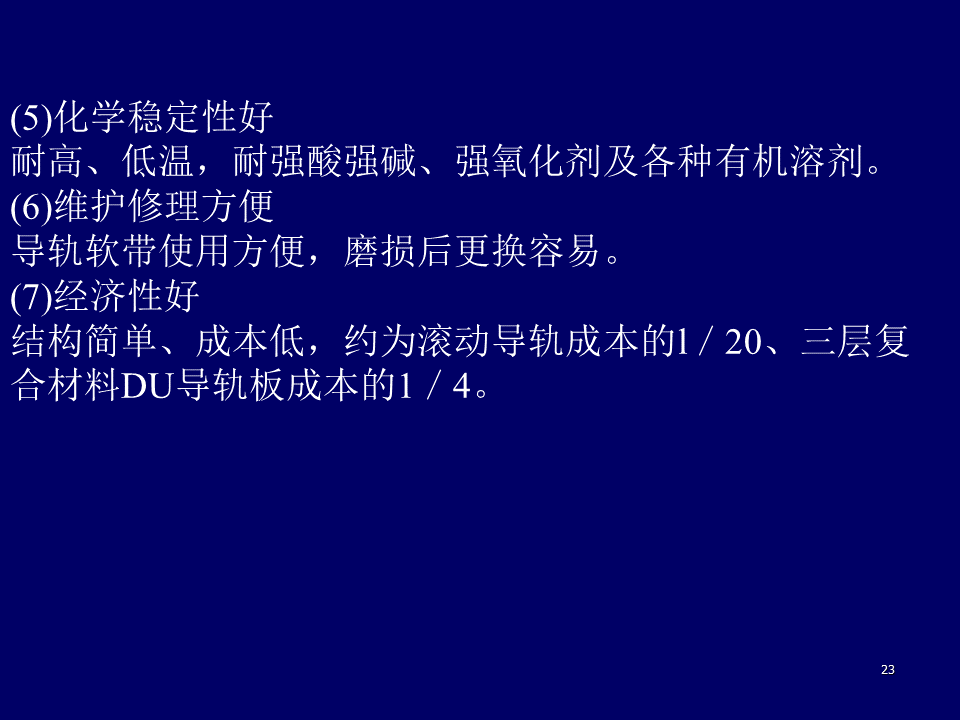

在机械设计中，导向机构起着引导运动部件按预定轨迹运动、承受载荷和保证运动精度的关键作用。以下是六种常见的导向机构：

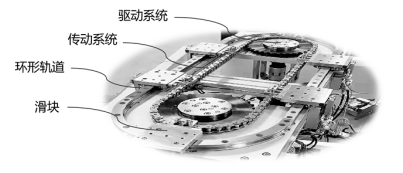

一、环形导轨环形导轨主要由环形轨道、配套的滑块或滑座，以及传动系统、驱动系统等。它的优点为：精度高重复定位可达到±0.05mm、负载能力强，如重型导轨的承载能力可达数吨，同时他还具有运行平稳、结构紧凑、安装方式灵活等优点。缺点则是：对安装要求比较高、制造的成本也相对较高。其主要应用在自动化生产设备、物流输送系统、检测设备、工业机器人领域以及医疗器械领域等。

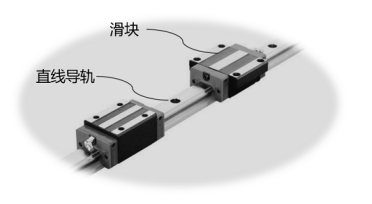

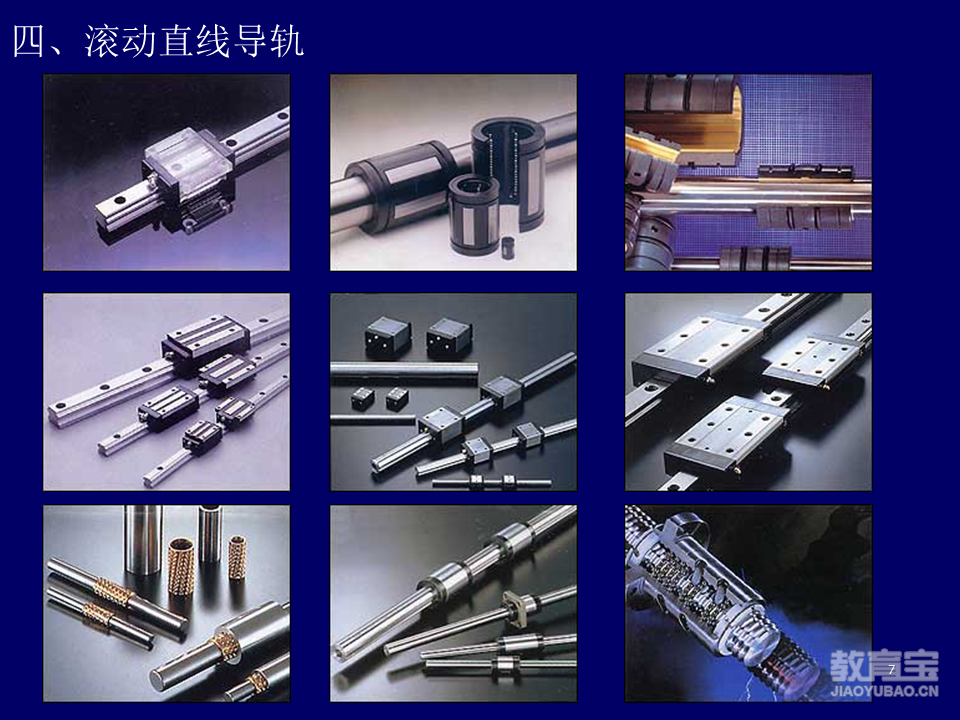

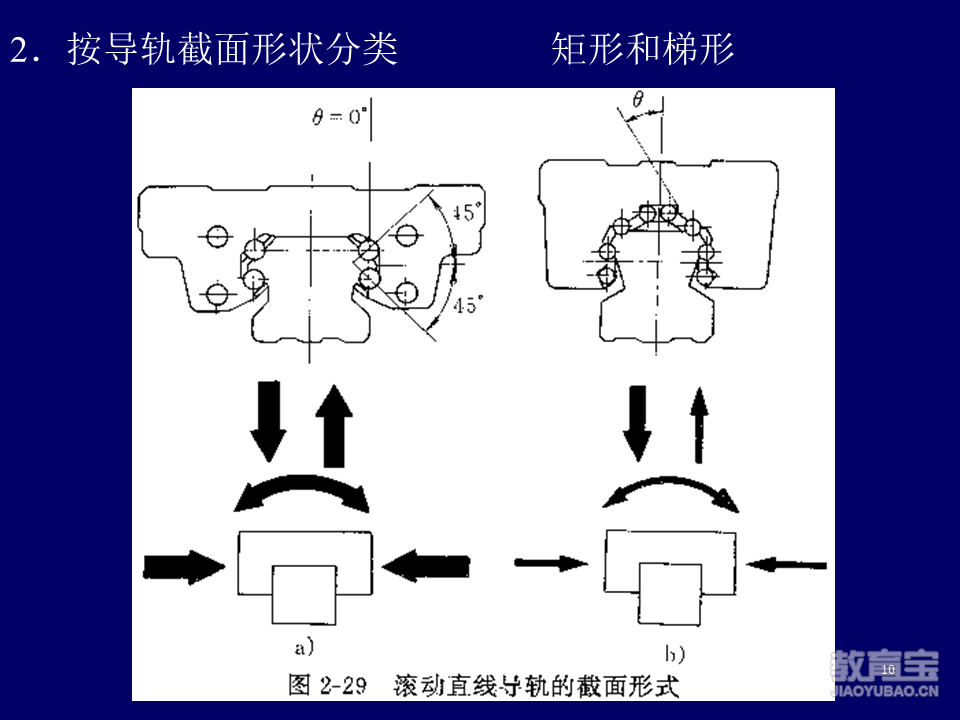

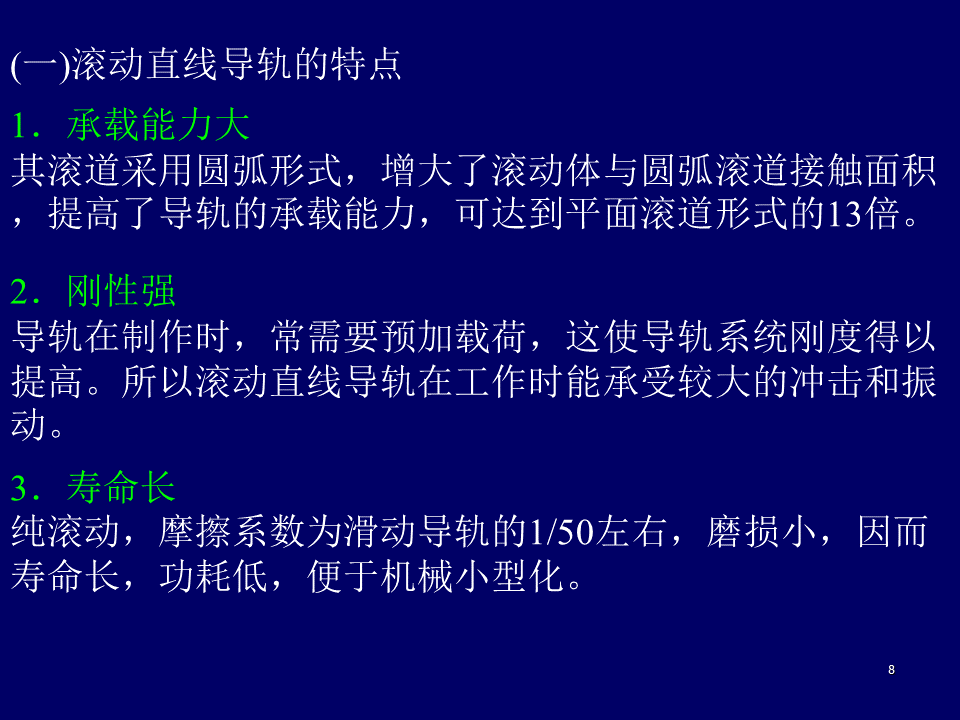

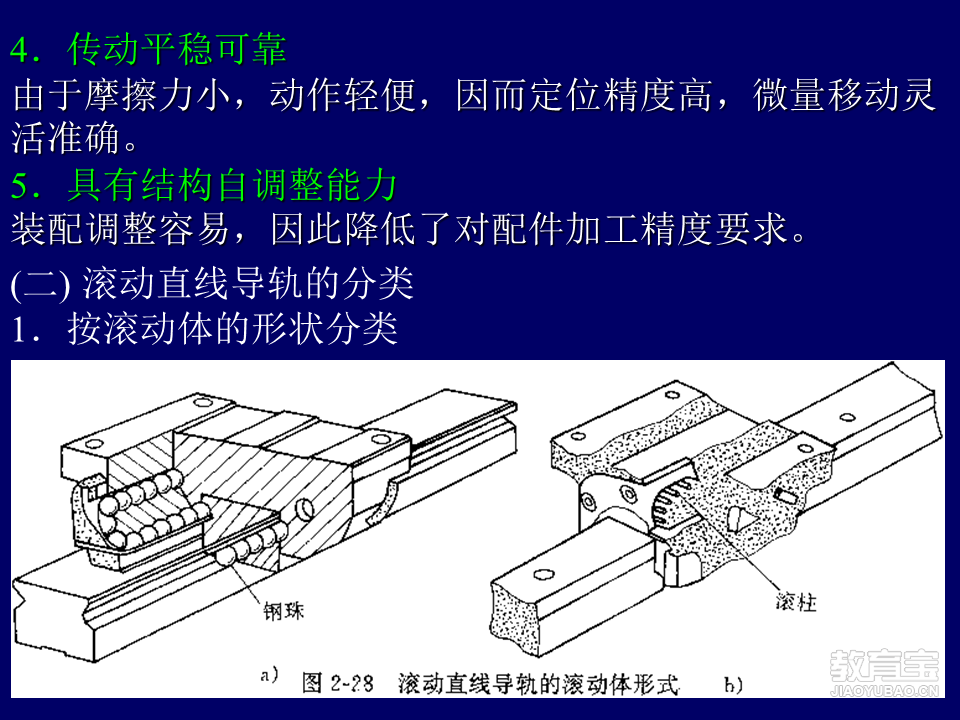

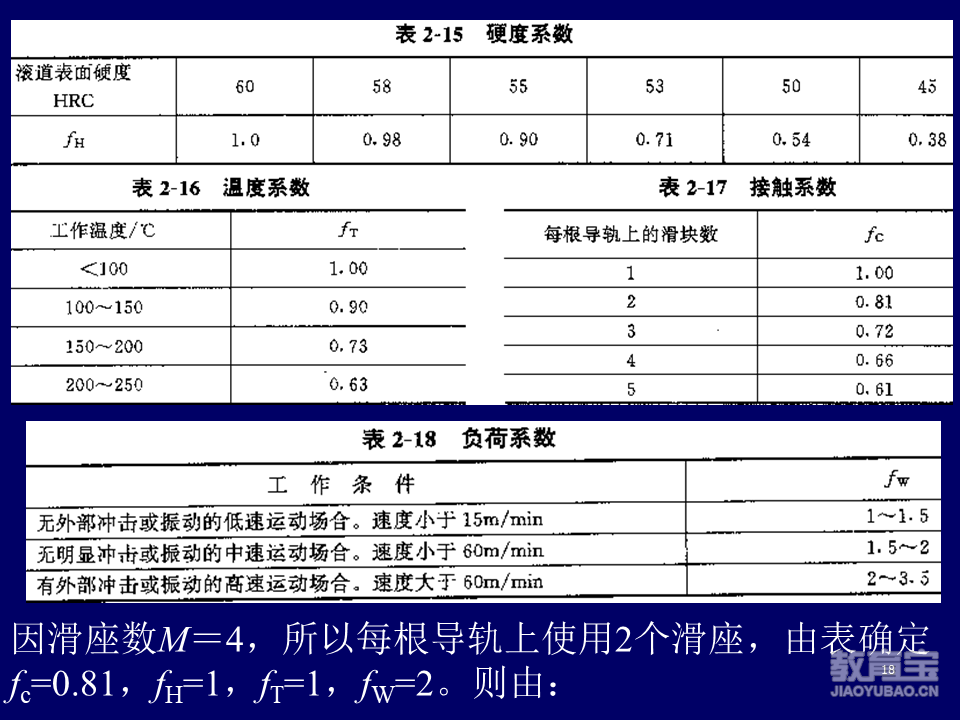

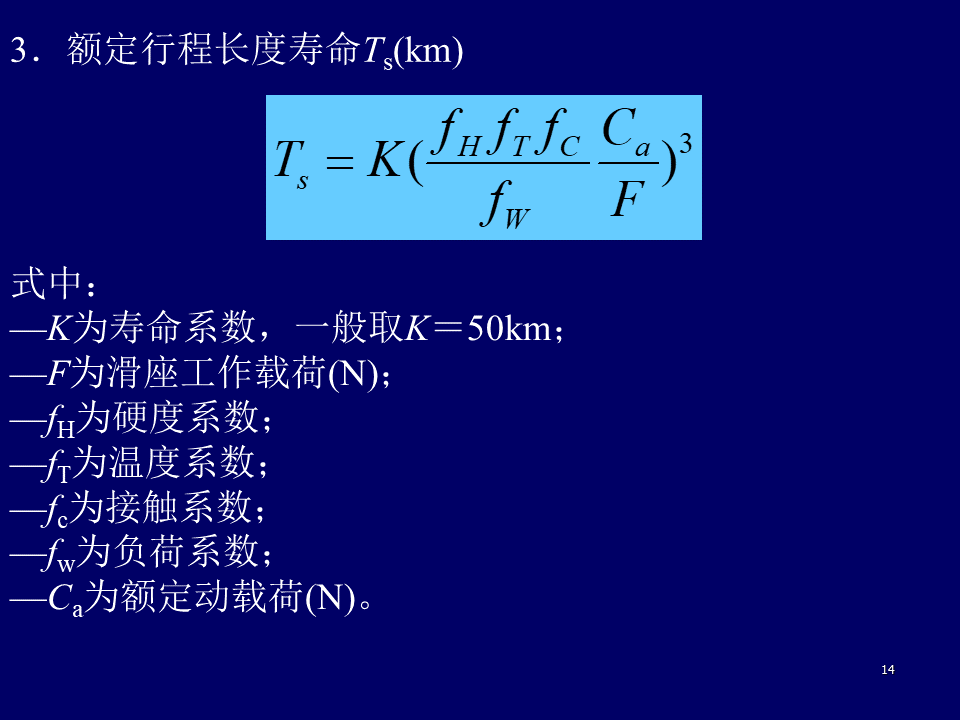

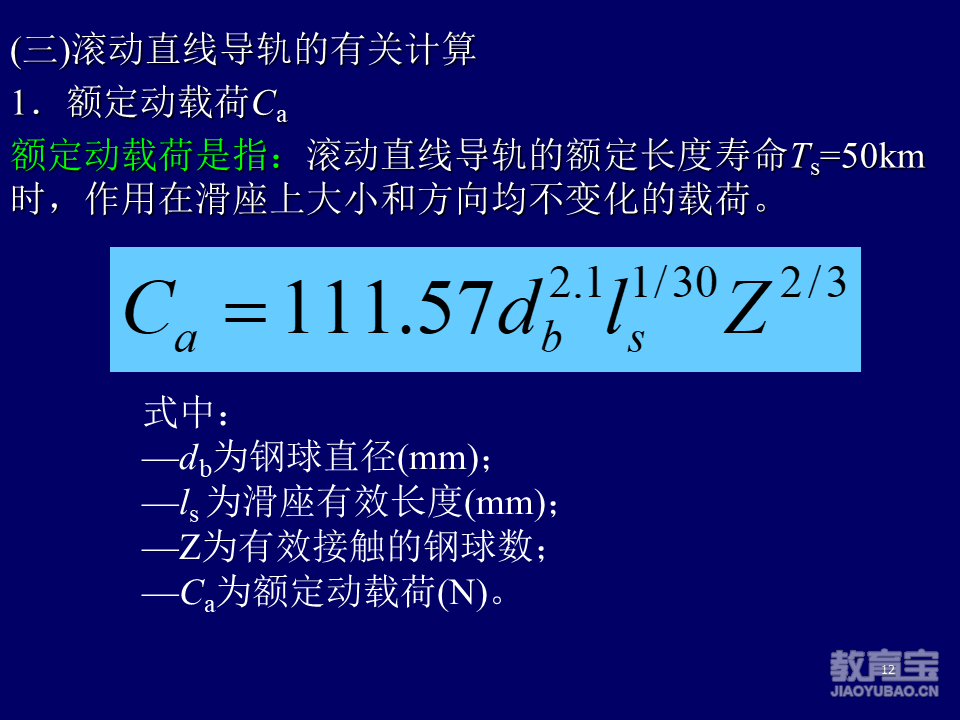

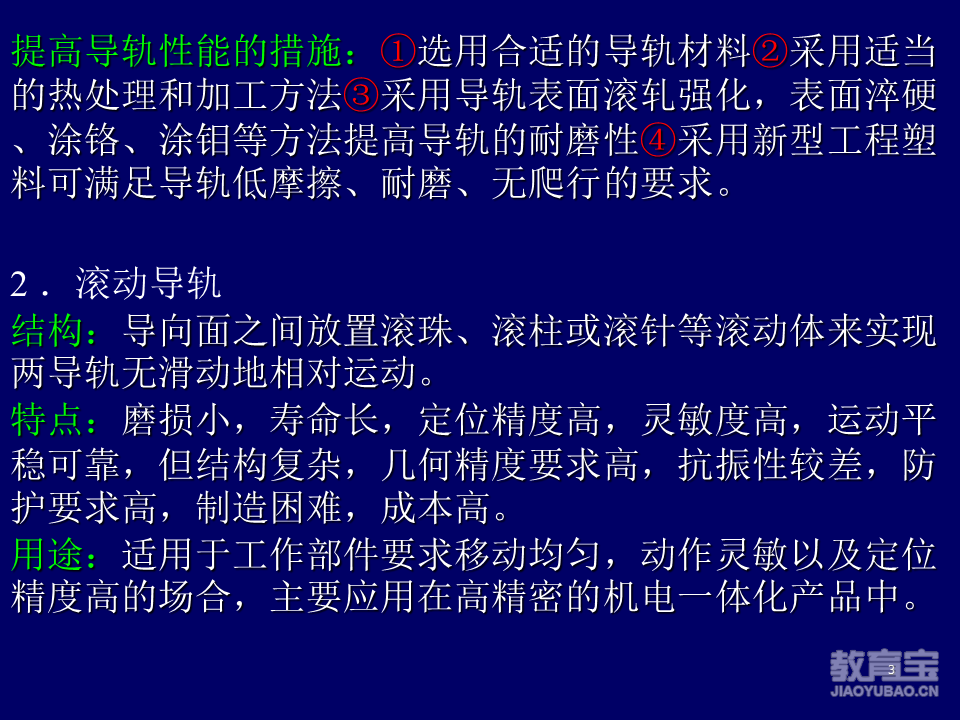

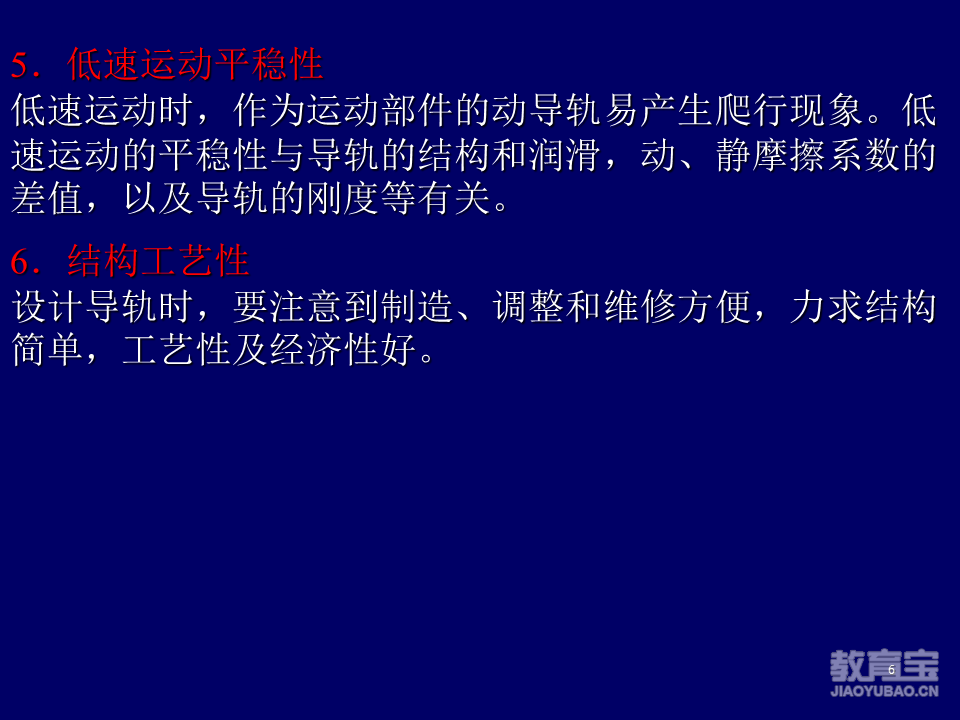

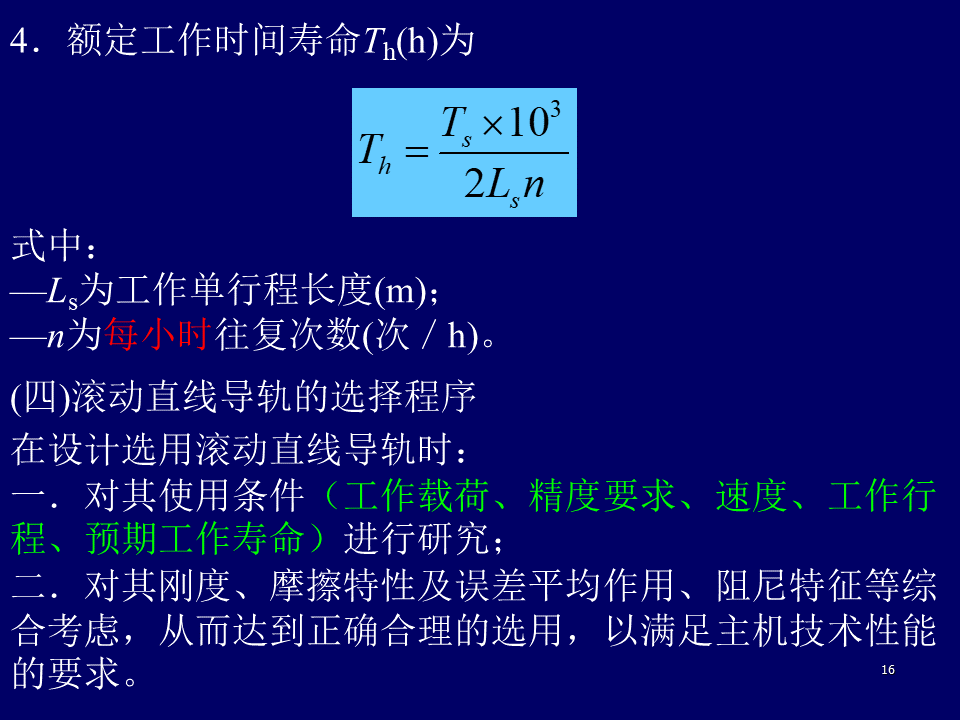

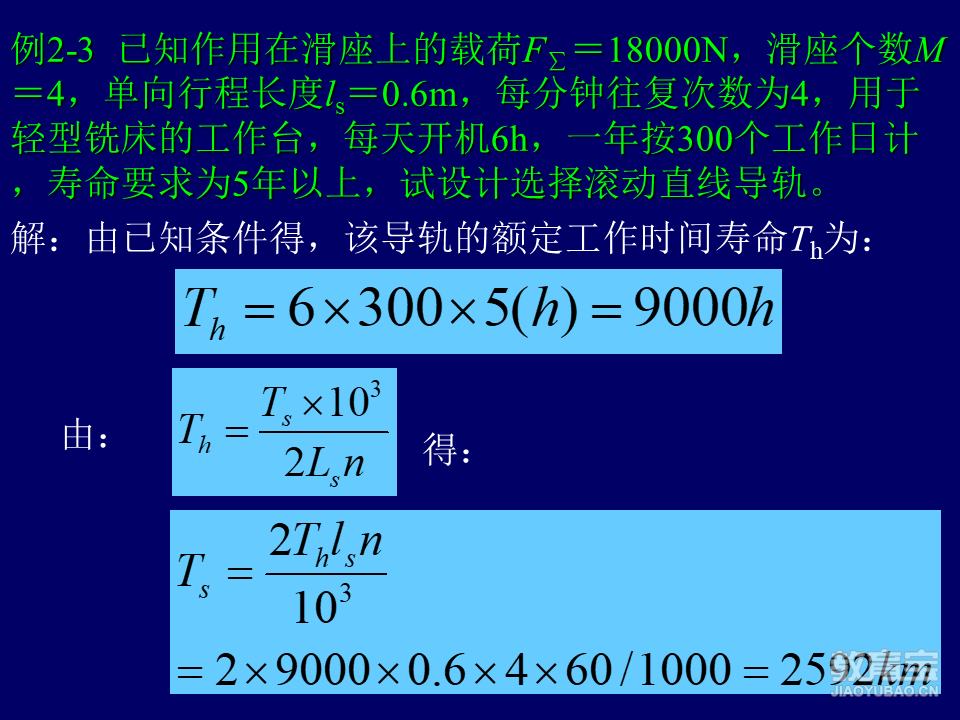

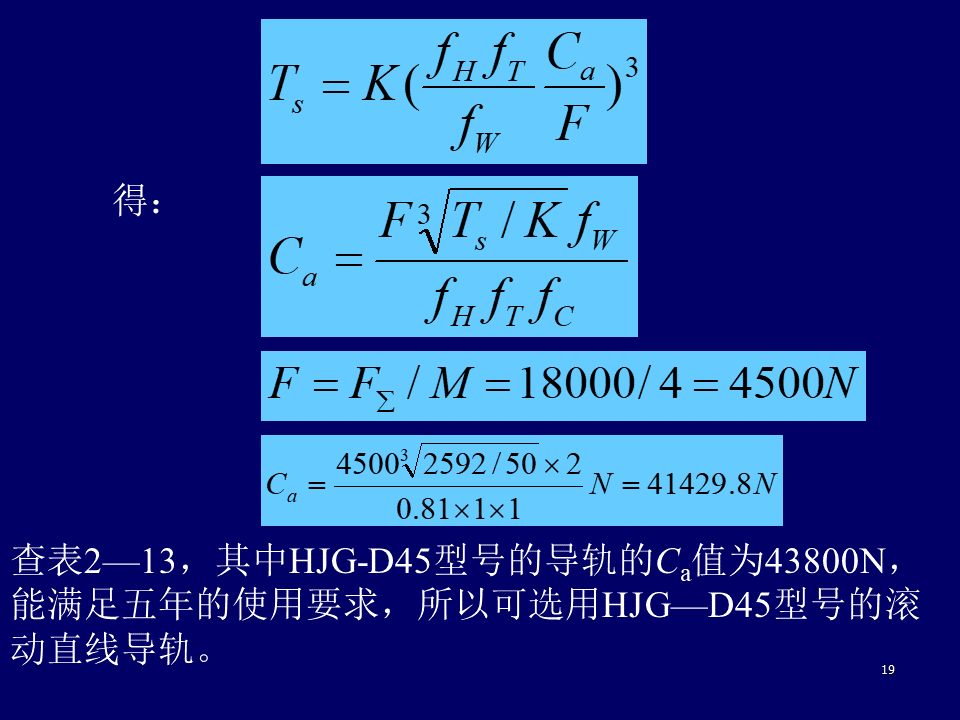

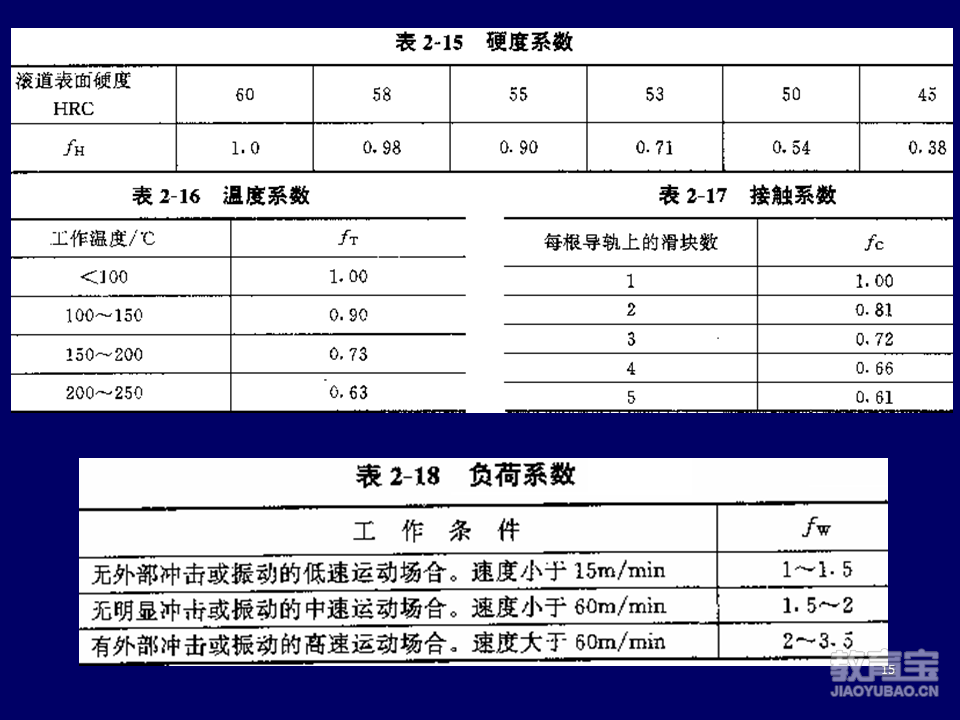

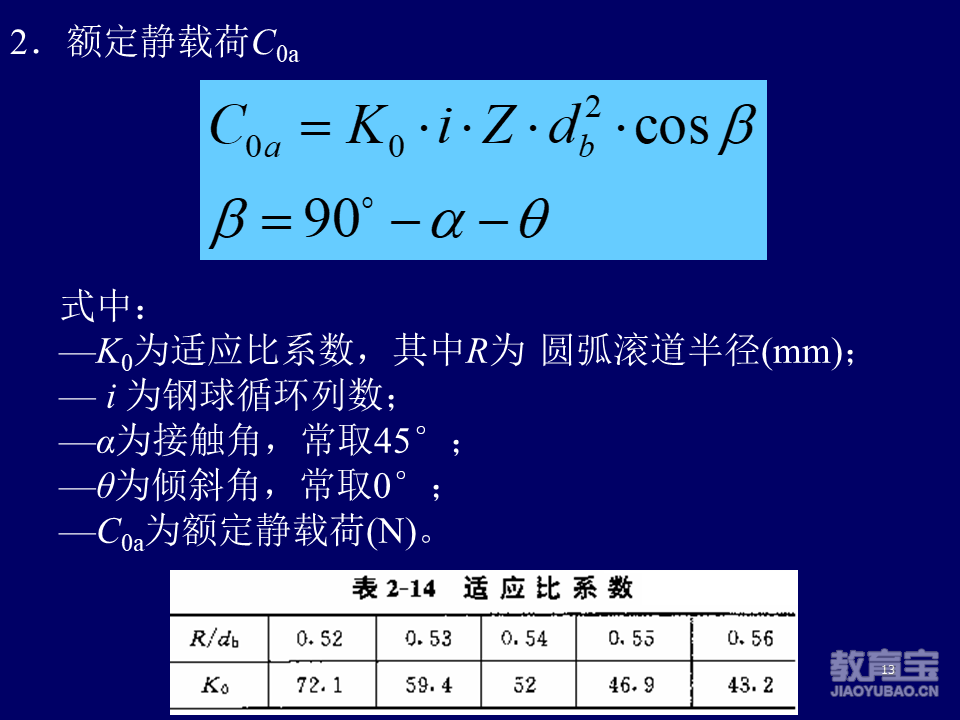

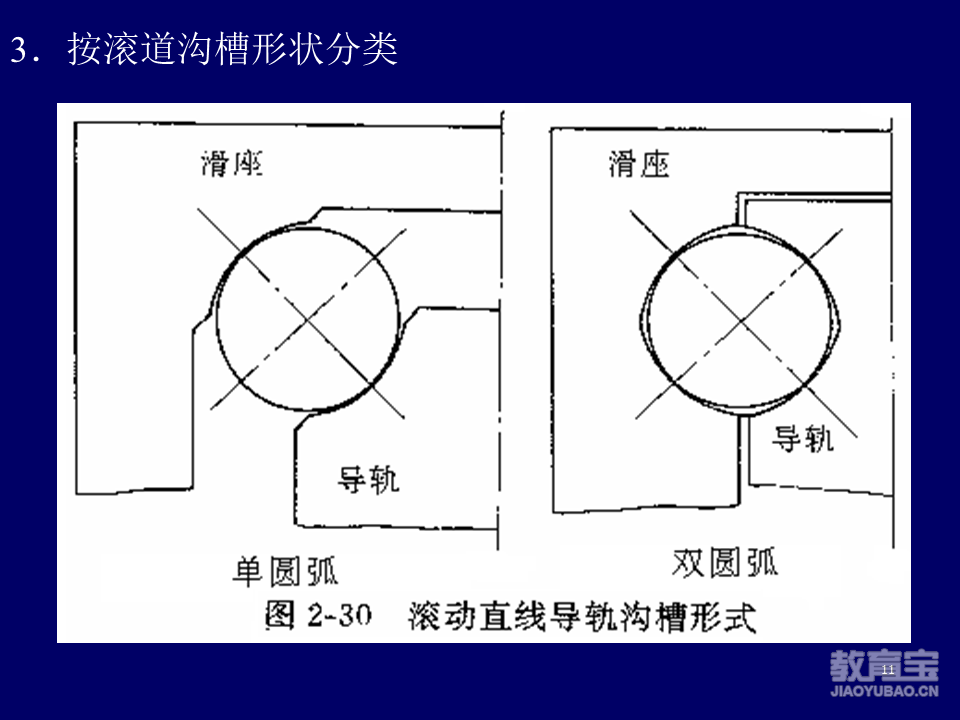

 二、直线导轨直线导轨通常是由一条具有高精度加工表面的长条状部件，固定在设备基座，提供直线运动的轨道，在其上安装运动部件滑块，其内部有滚珠或滚柱，与导轨配合实现低摩擦直线运动。它的优点为：具有高精度、高刚性、低摩擦、使用寿命长等。缺点则是：制作成本较高，对安装精度有较高的要求。其主要应用应用场景为数控机床、精密测量仪器、自动化生产线。

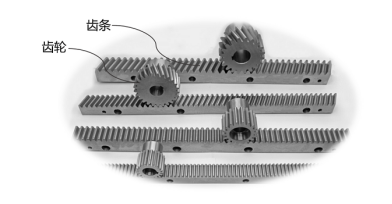

三、齿轮、齿条重载导轨齿轮齿条重载导轨通常为圆柱齿轮，与动力源相连，用于传递动力并驱动运动，而齿条是与齿轮相啮合的长条形部件，一般固定在工作平台或基座上，为齿轮提供直线导向，导轨则是用于辅助支撑和导向，确保运动部件沿着直线稳定移动。它的优点为：承载能力强、传动效率高、定位精度高、行程长。缺点则是：精度受磨损的影响、噪音和震动较大、对安装精度有较高。其主要应用场景为重型机床、自动化物流设备、大型工程机械等。

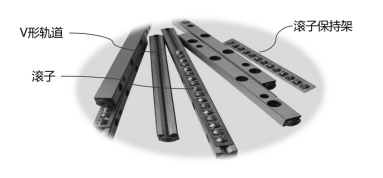

 四、交叉滚子导轨交叉滚珠子导轨主要由两根具有 V 型的导轨、滚子保持架、圆柱滚子等组成，部分还会有装在低端的放掉片等部件。它的优点为：高刚性、高精度、高速度、耐磨性强、运行平稳、结构灵活。缺点则是：安装复杂、成本较高、维护成本高。其主要应用场景为精密仪器、半导体制造、自动化设备、医疗器械、数控机床等。

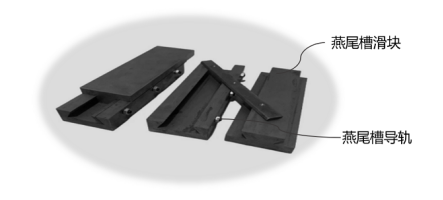

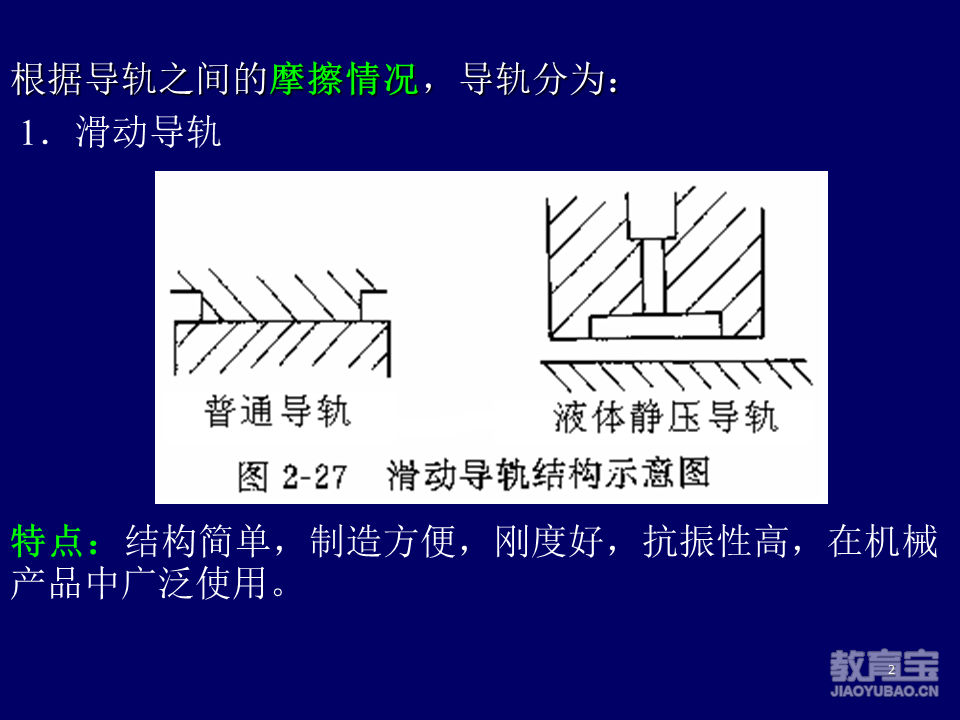

 五、燕尾槽导轨燕尾槽导轨通常是具有燕尾形状凹槽的长条状部件，固定在设备的基座或框架上，作为运动的导向轨道，与燕尾槽导轨相配合的移动部件作为滑块，可在燕尾槽内滑动或滚动，在一些燕尾槽导轨系统中，滑块内部可能安装有滚珠、滚柱等滚动元件，以减小滑块与燕尾槽导轨之间的摩擦。它的优点为：高刚性和稳定性、高精度、结构紧凑。缺点则是：加工难度大、摩擦较大、维护成本及要求高。其主要应用场景为机床领域，如数控铣床、车床，精密测量仪器，如三坐标测量机，自动化设备，如物料搬运装置，航空航天领域，如飞机的起落架等。

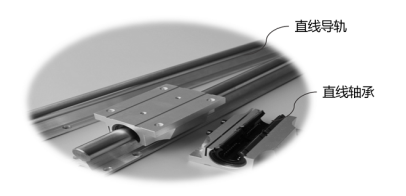

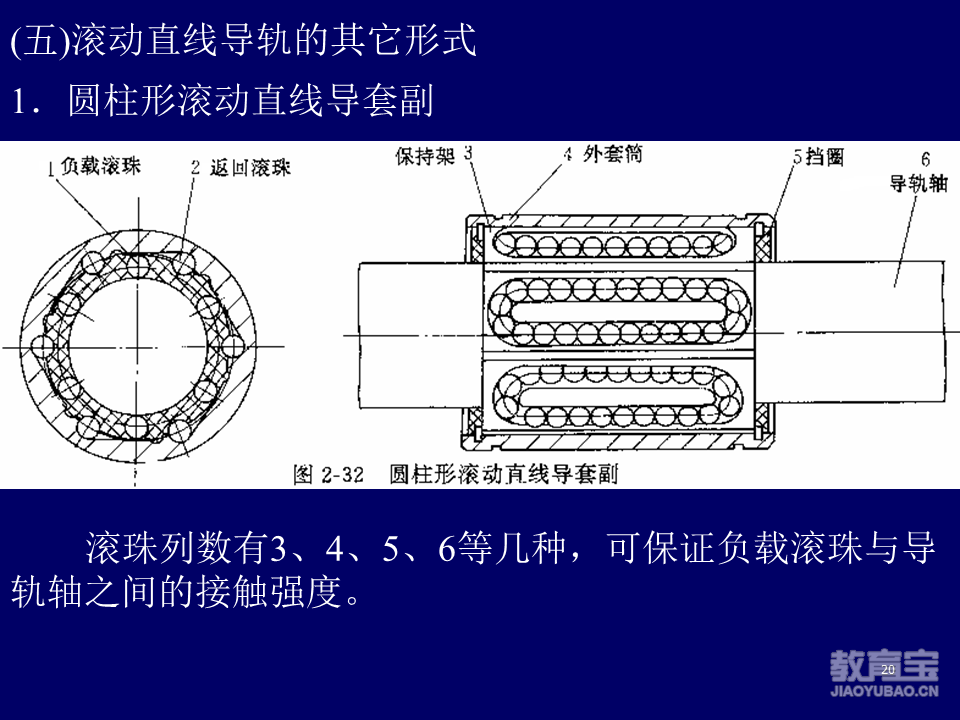

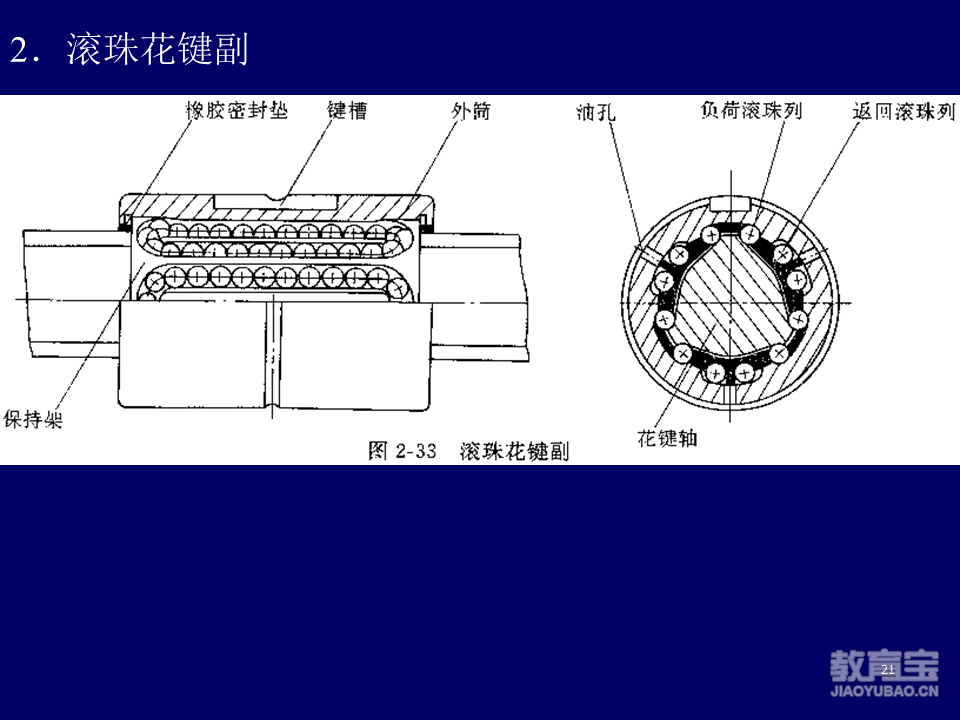

 六、 直线轴承它的组成相对简单由直线轴承和直线导轨组成，导轨是固定的轨道，直线轴承安装在轨道上，直线轴承的内部有滚珠与导轨配合。直线轴承和直线导轨的的主要区别在于，直线导轨的定位精度和重复定位精度较高，直线轴承一般是使用在精度要求不是极高的情况下。它的优点为：具有良好的承载性、运动比较稳定、安装相对灵活。缺点则是：精度有限，不适合超精密领域，高速性能查、维护较为复杂等。其主要应用场景为自动化设备、仪器仪表、办公设备等。
