室内施工图是专门用于指导室内装修或室内空间改造施工的详细图纸。这些图纸由室内设计师或建筑师根据客户的需求、设计方案以及相关的建筑规范和标准绘制而成。室内施工图的主要目的是确保施工过程中的准确性和一致性，从而实现设计方案所期望的室内空间效果。

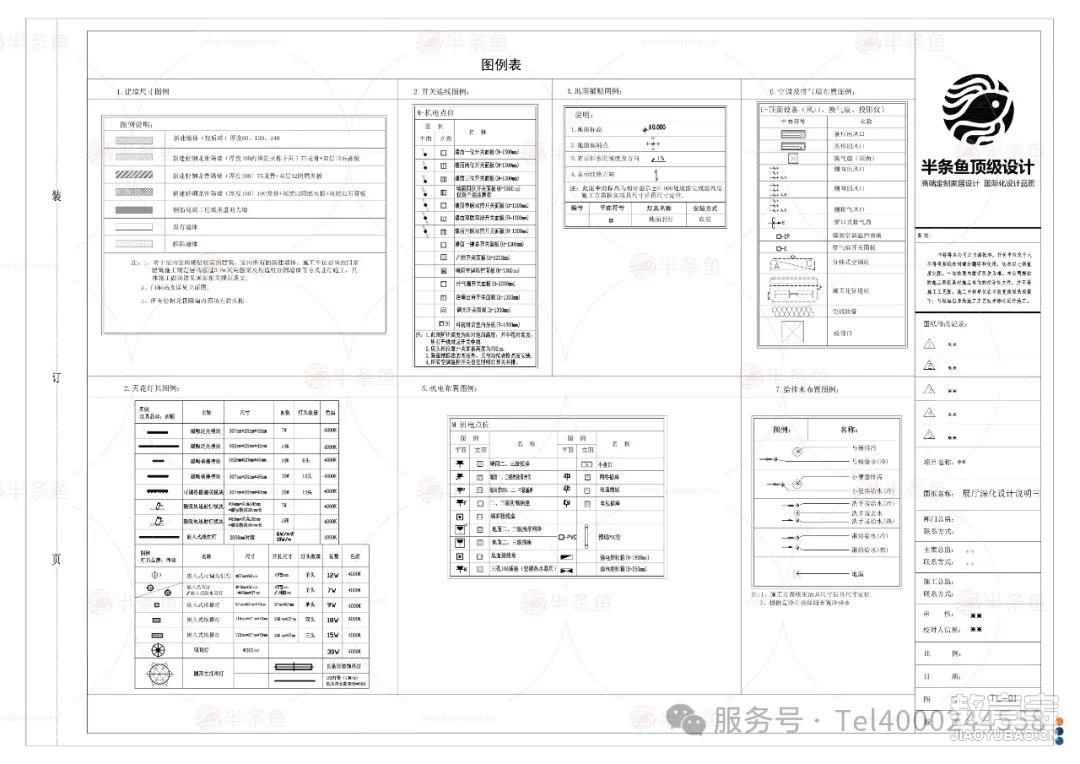

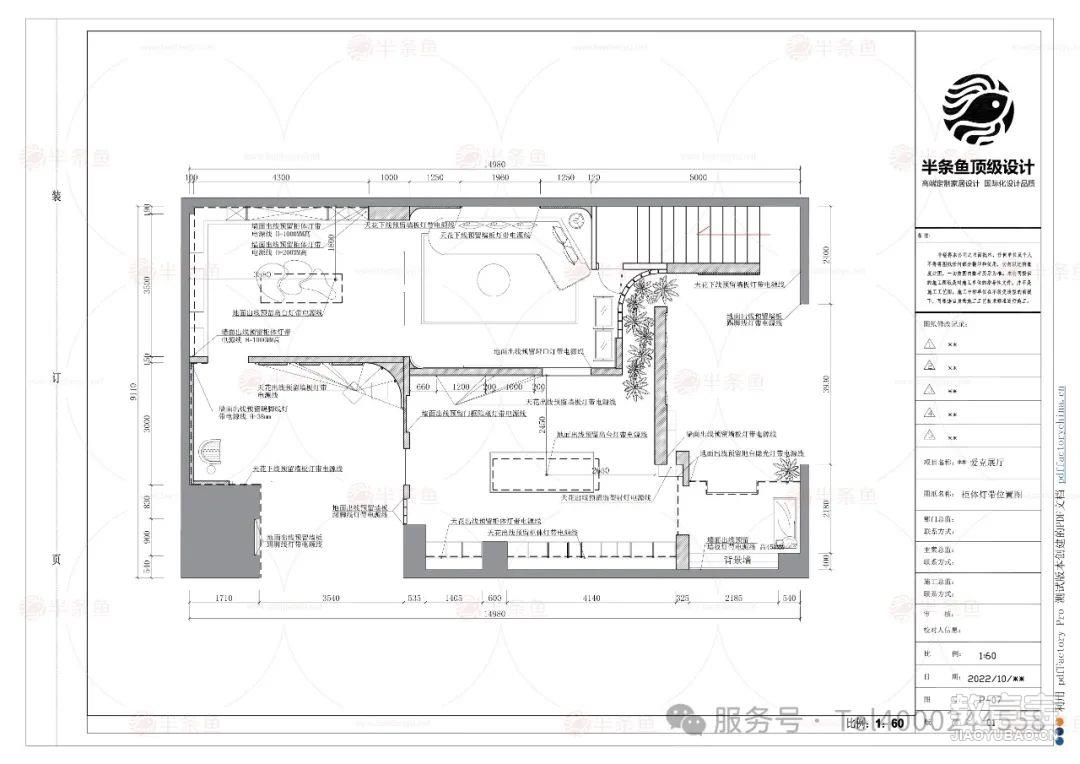

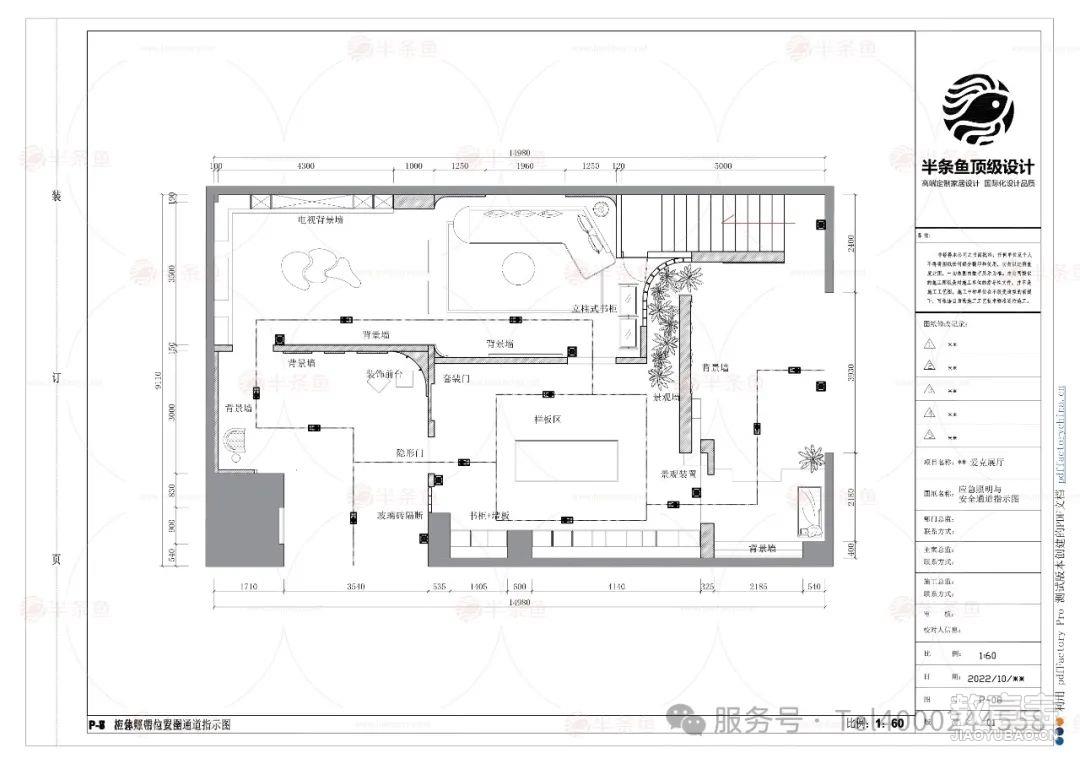

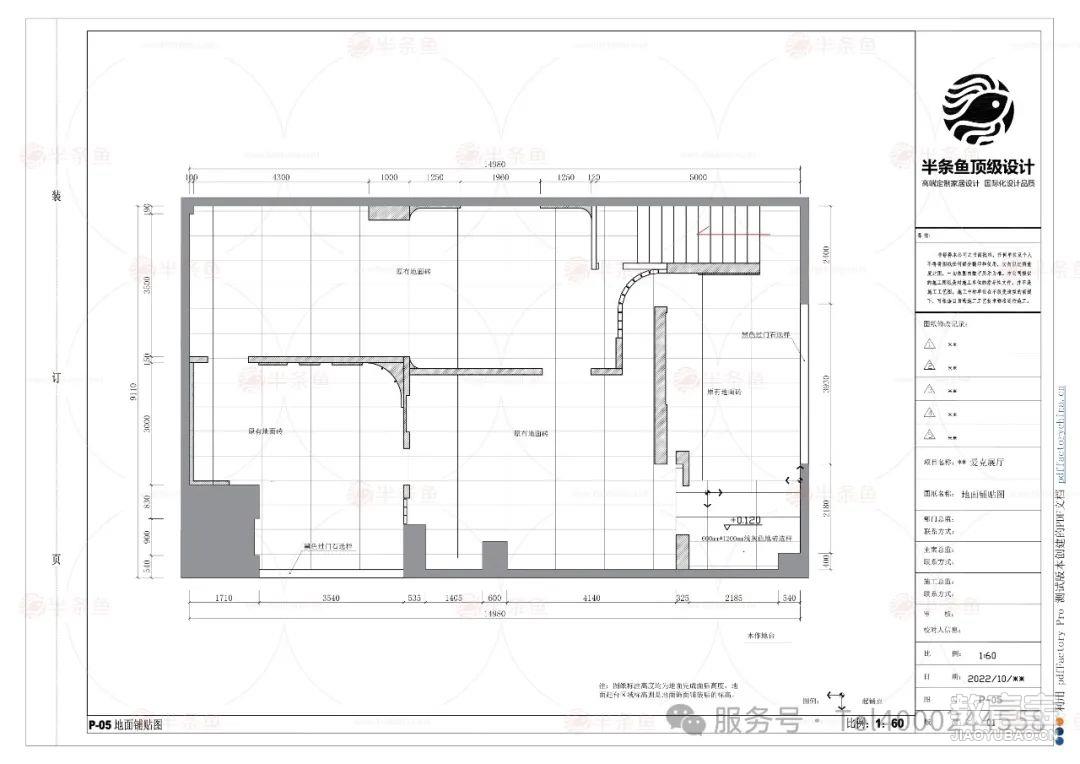

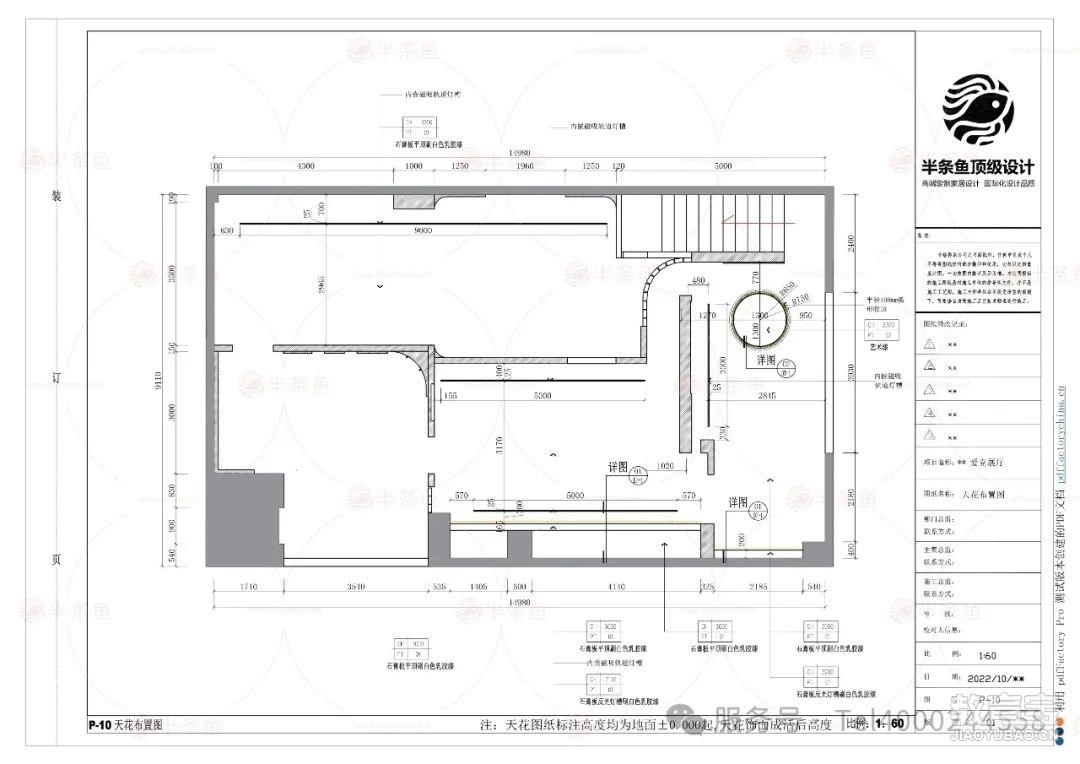

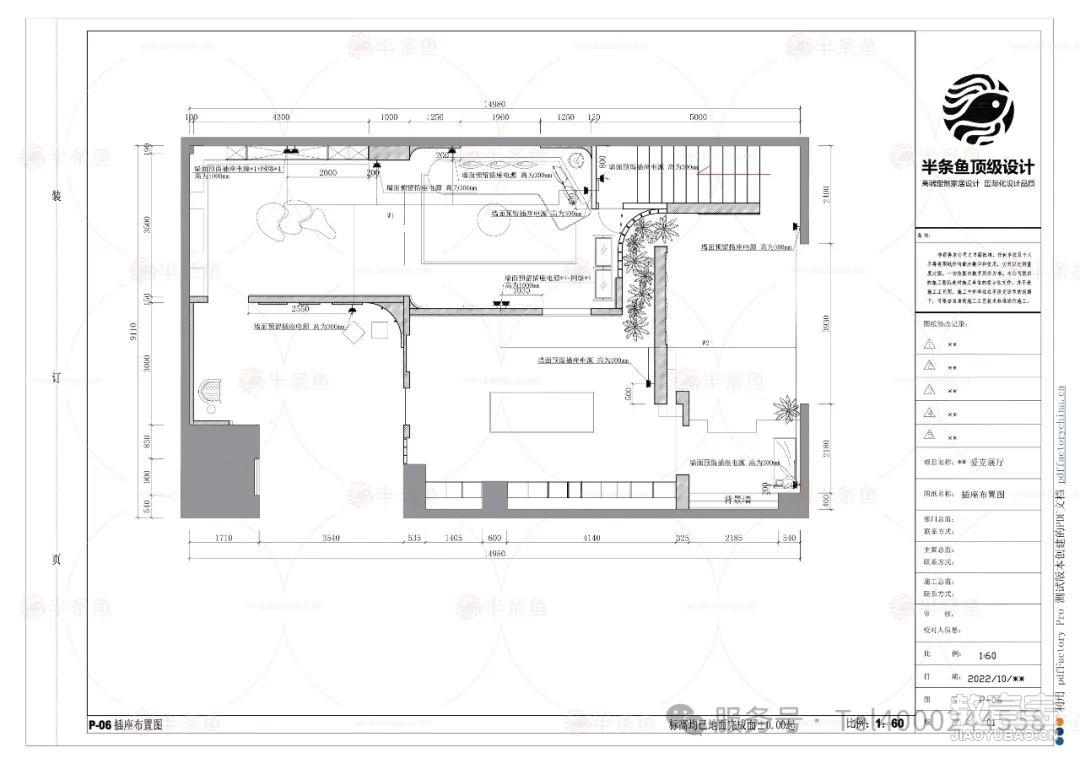

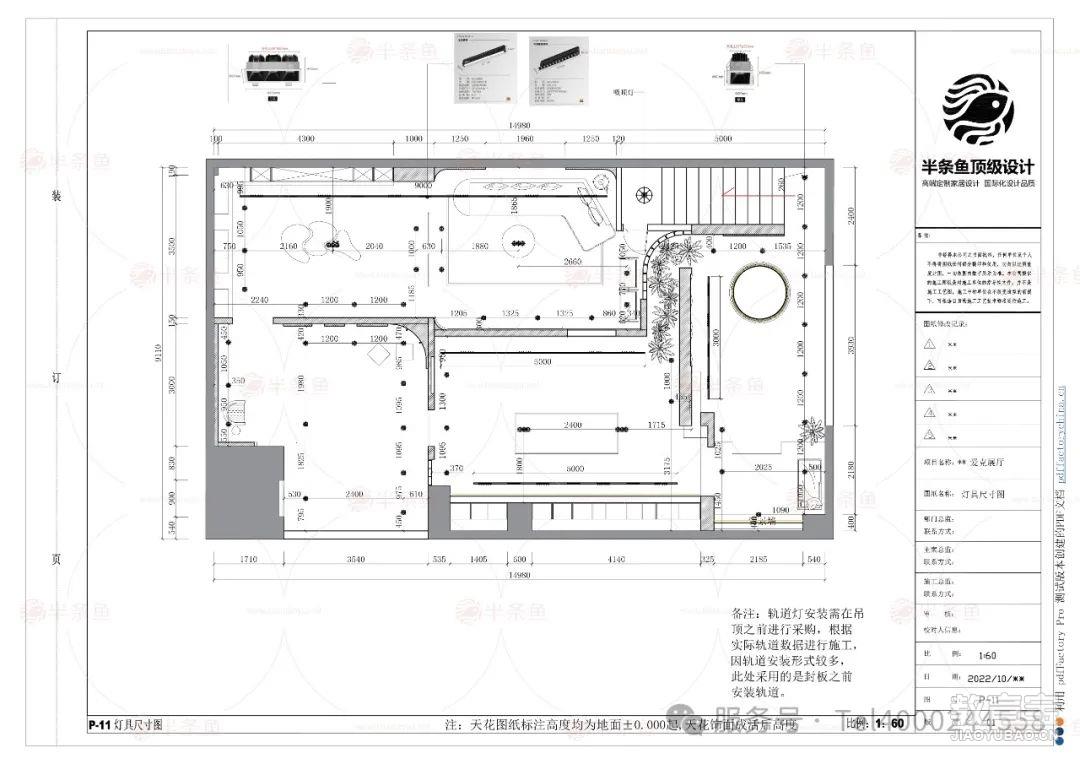

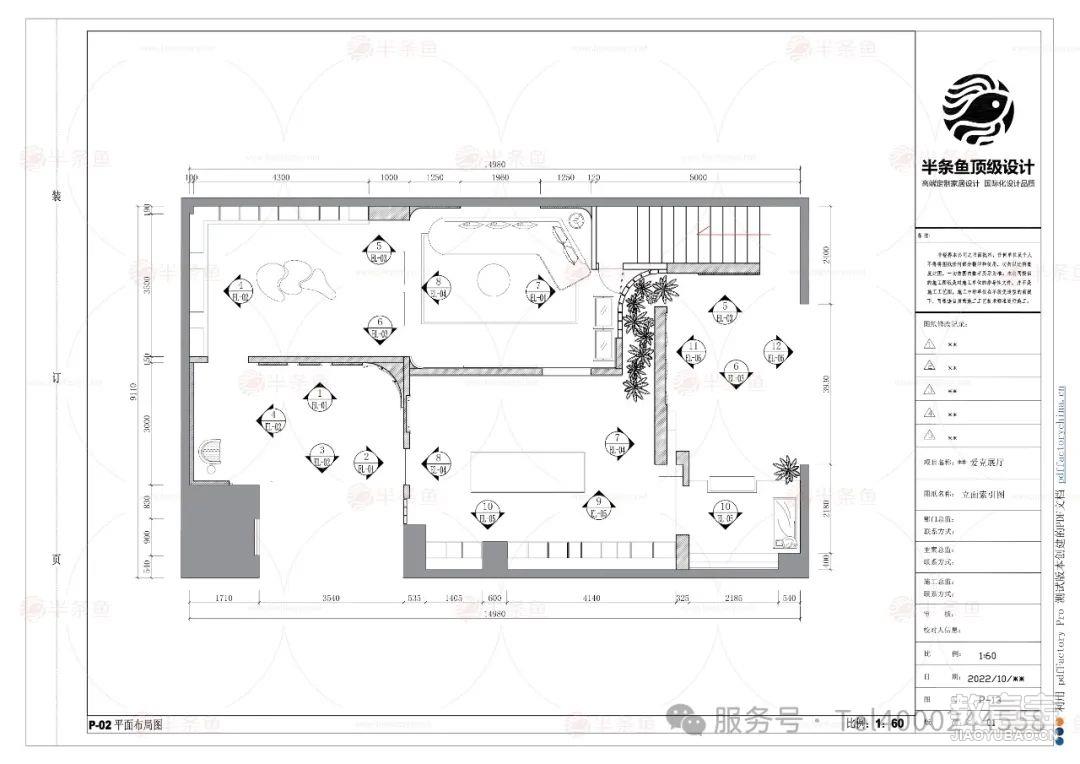

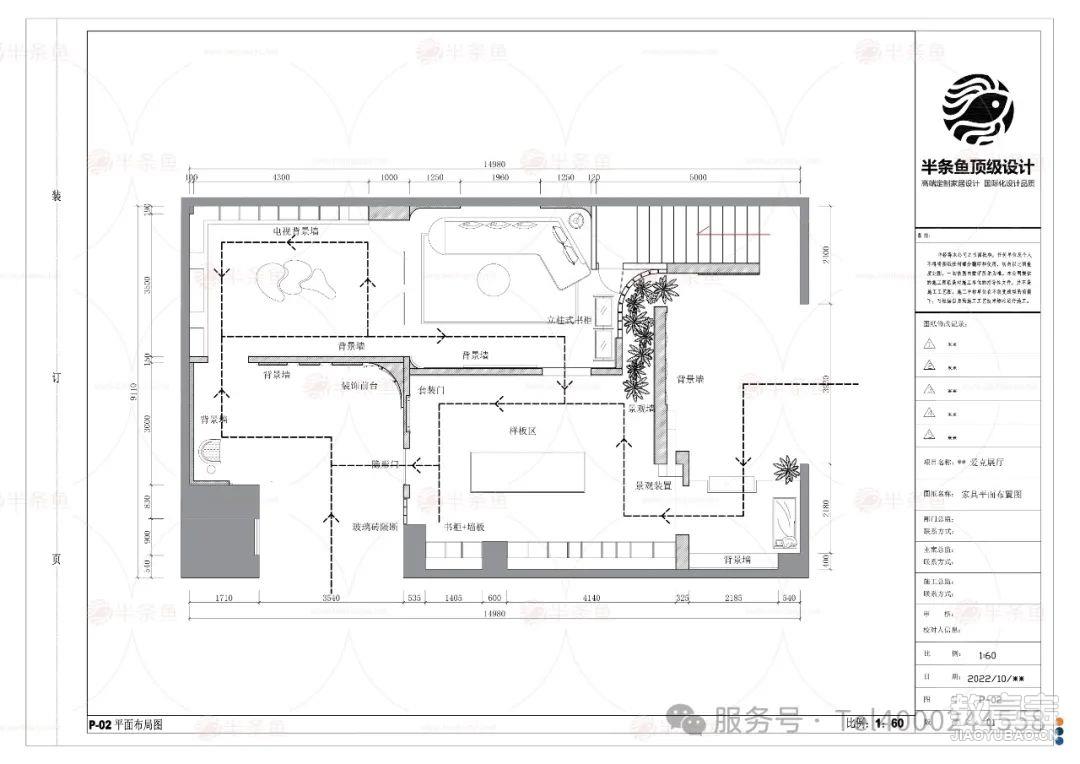

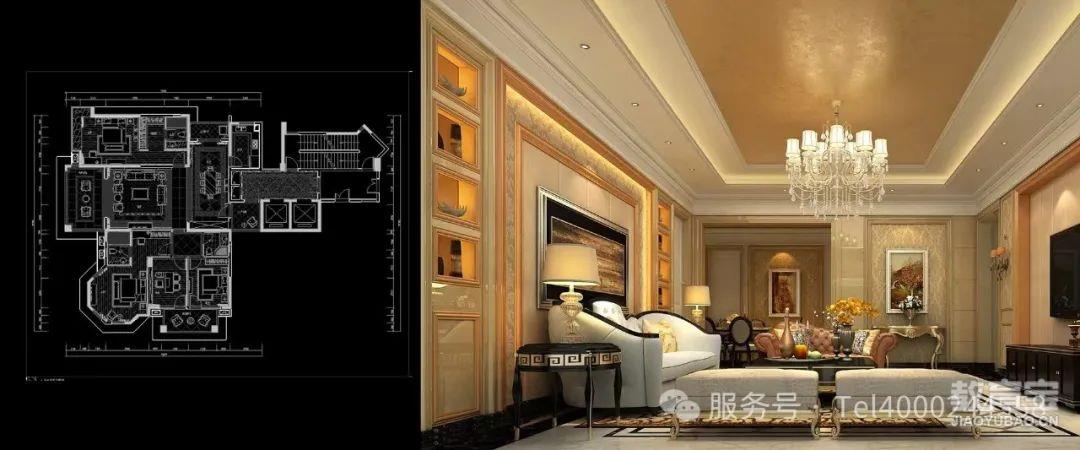

1-平面布置图：显示室内空间的平面布局，包括家具、设备、装饰品等的摆放位置。这张图纸帮助施工人员了解空间的整体规划和功能分区。2-地面铺装图：详细展示地面的铺装材料、图案和颜色等信息。这对于确保地面装修的一致性和美观性至关重要。3-天花板图：展示天花板的设计，包括灯具、风口、装饰线条等的布置和尺寸。这张图纸有助于施工人员准确安装天花板和相关设备。

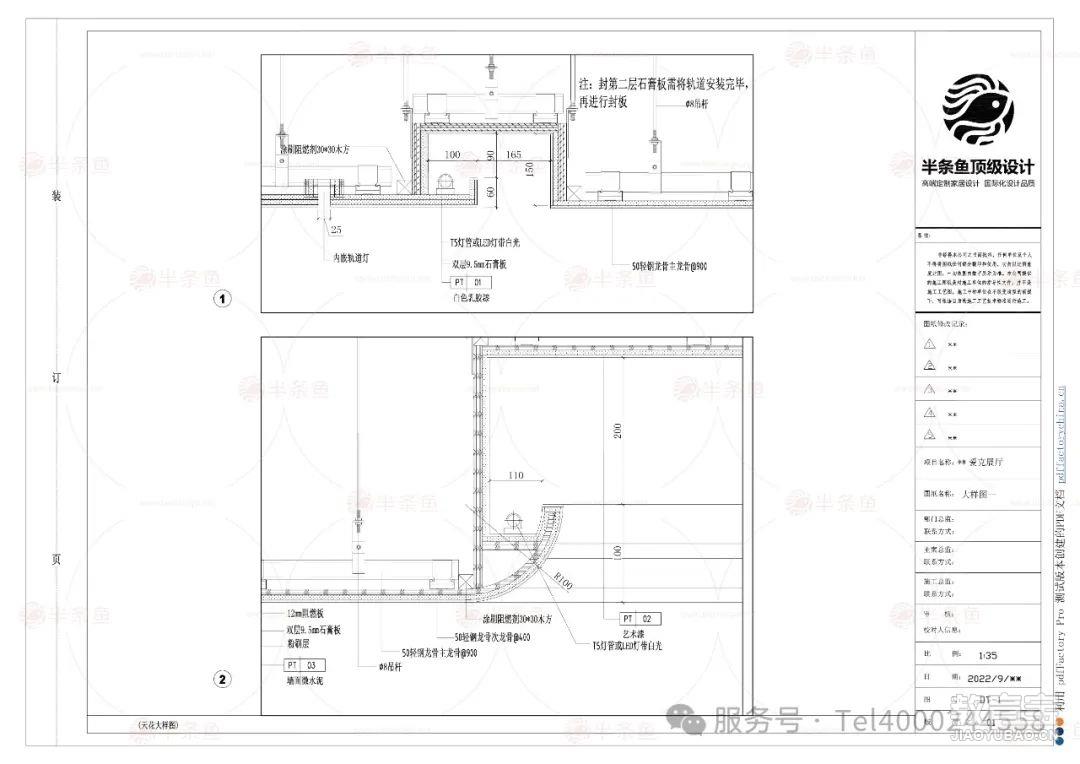

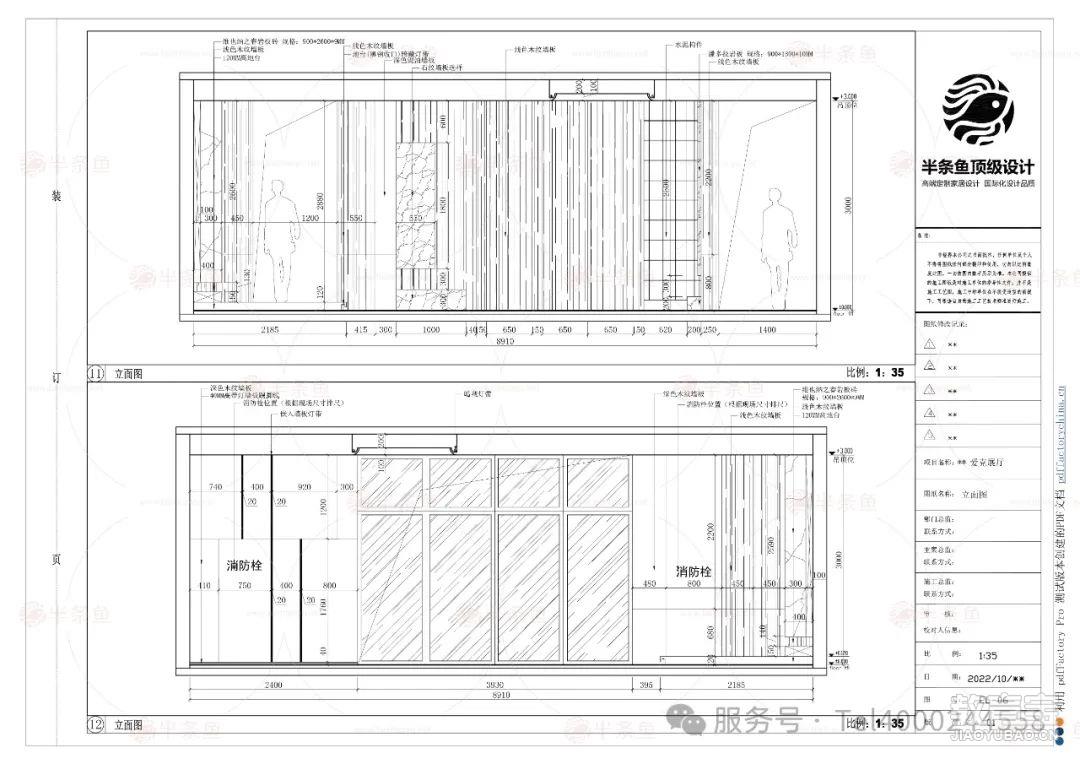

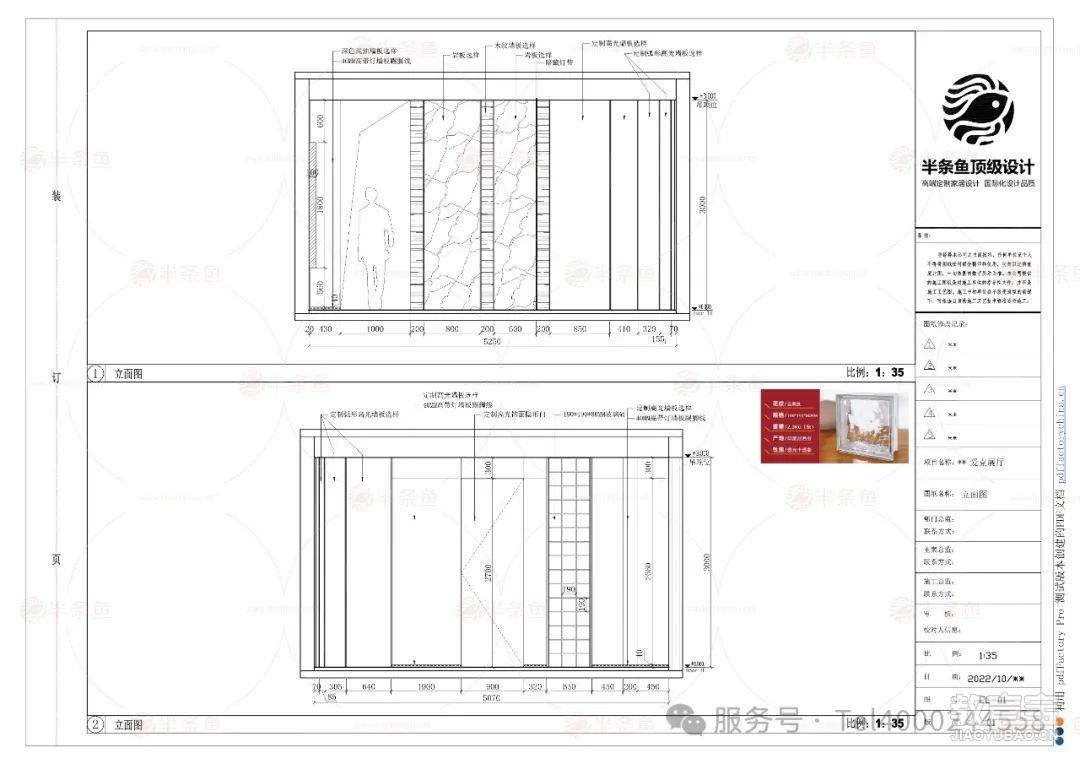

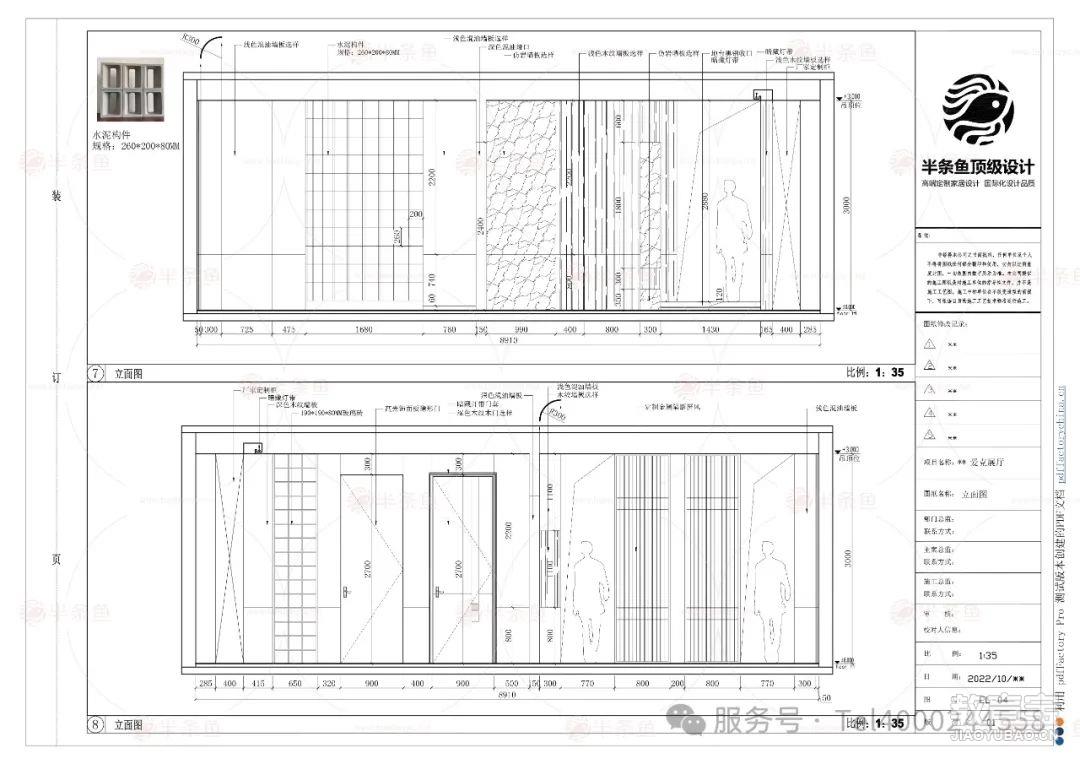

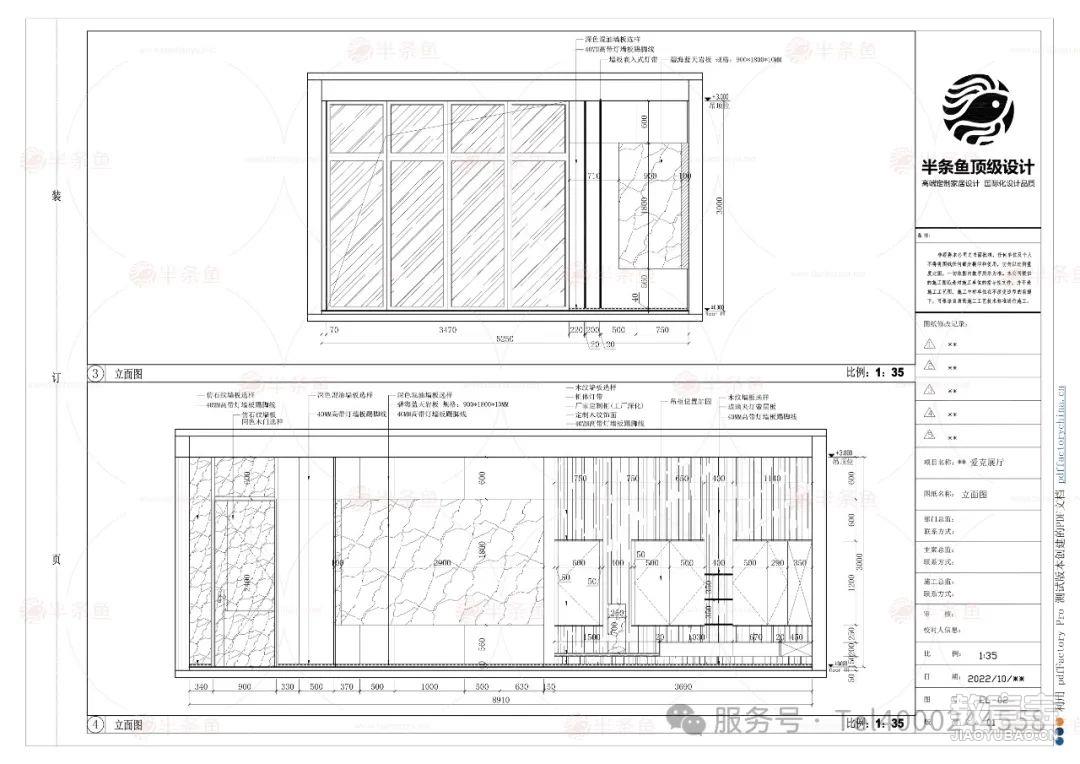

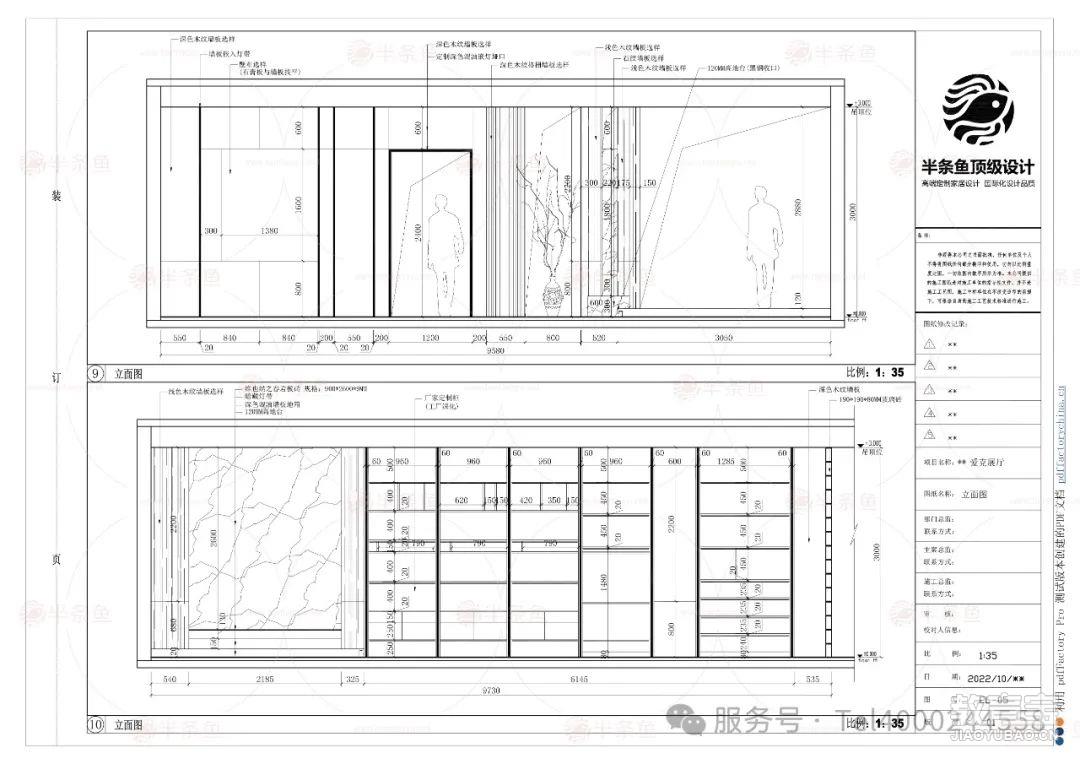

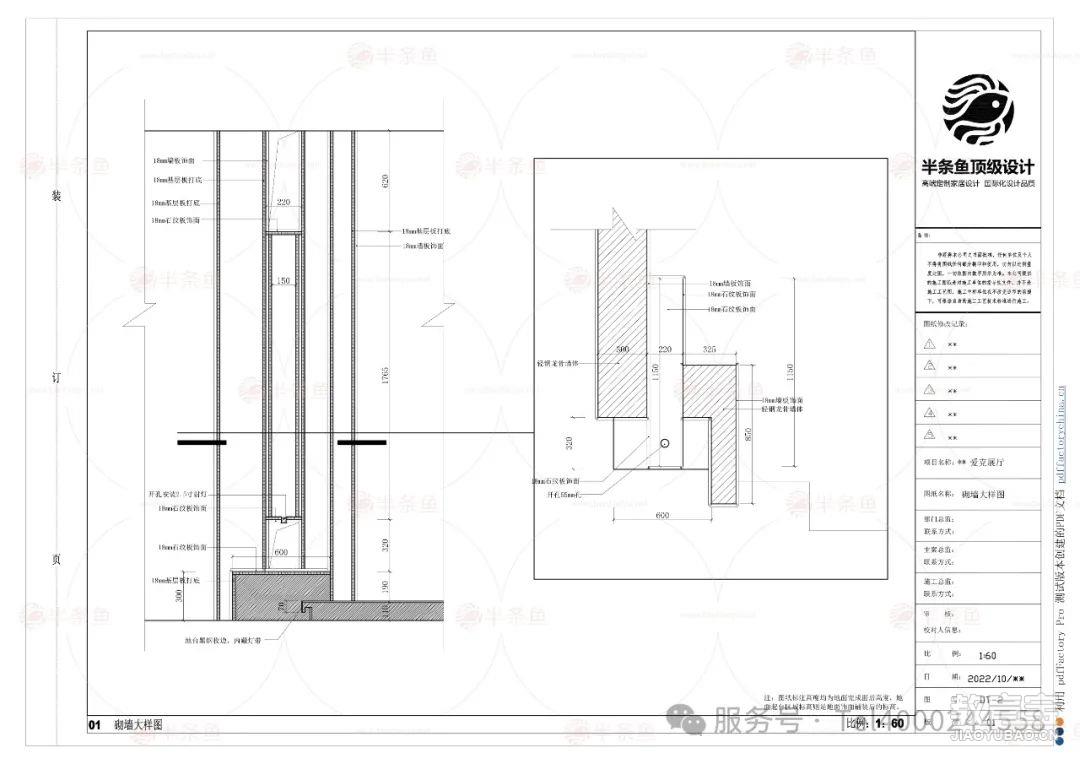

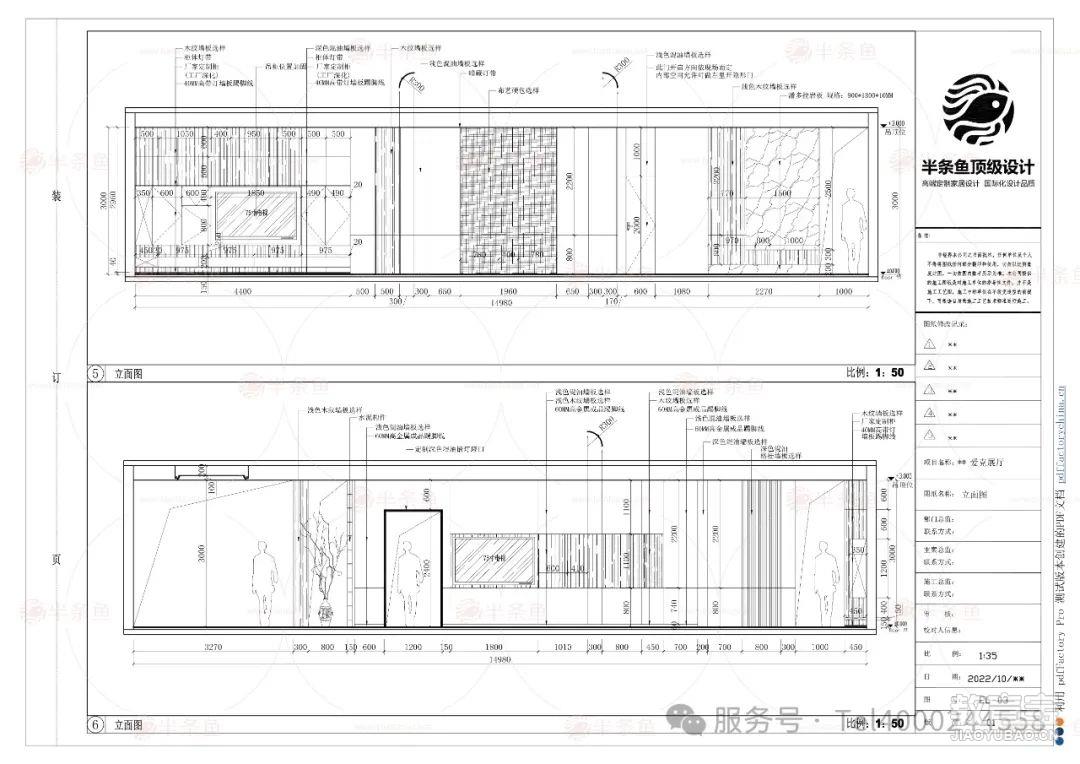

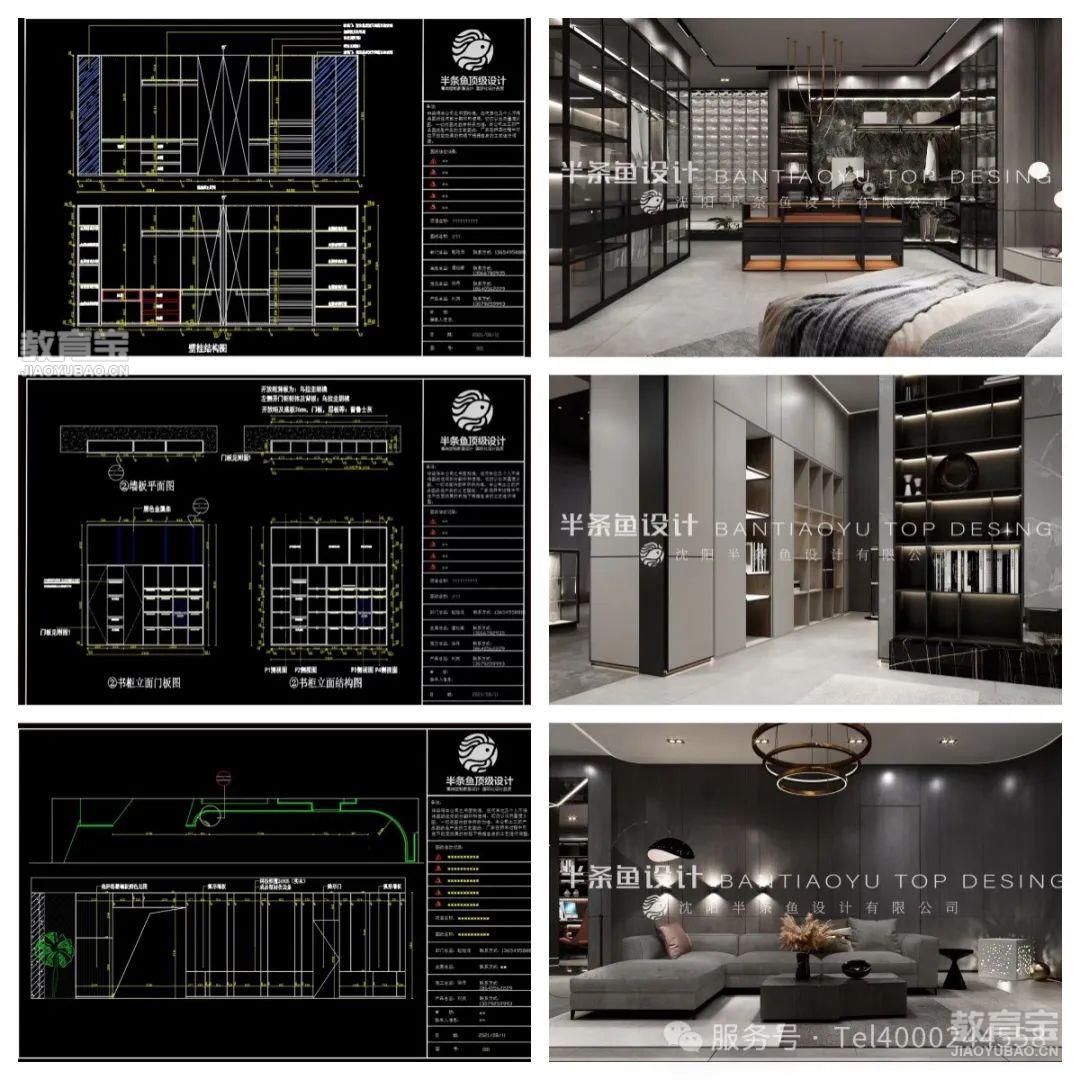

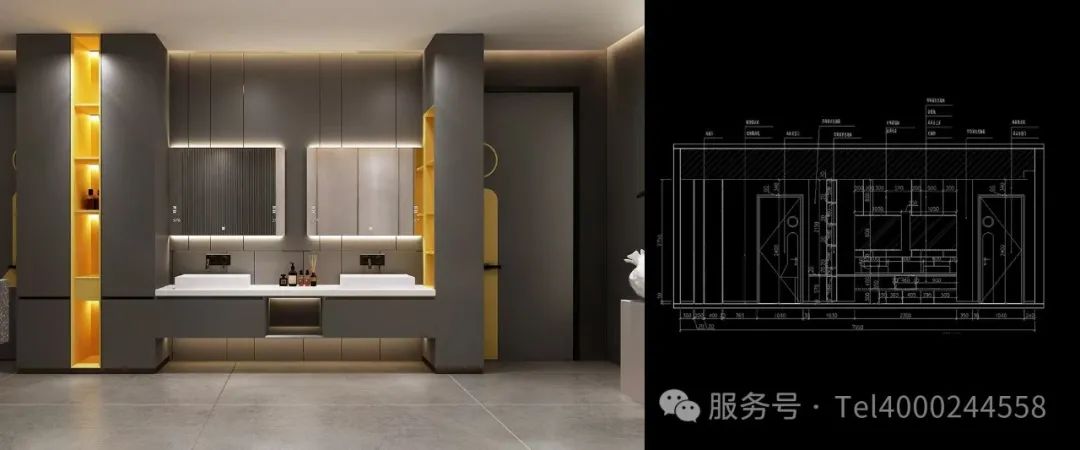

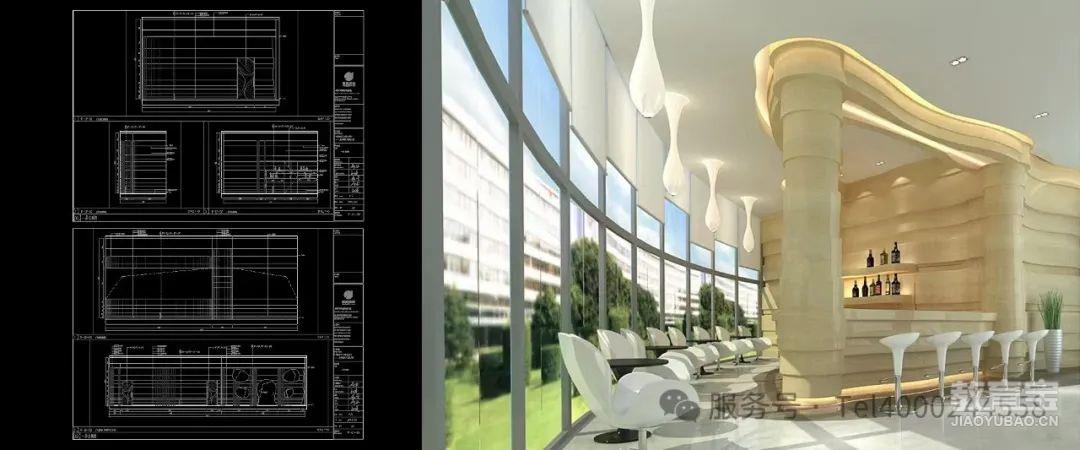

4-立面图：展示室内空间的立面效果，包括墙面材料、装饰线条、门窗等的位置和尺寸。这些图纸有助于施工人员了解墙面的装修细节。5-剖面图：通过剖切室内空间来展示其内部结构，如墙体、地板、天花板等的构造和尺寸。这些图纸有助于施工人员理解空间的三维结构和施工方法。6-大样图或详图：提供特定部分的详细设计，如门窗大样、墙面装饰详图等。这些图纸包含尺寸、材料、构造方法等详细信息，以确保施工精度和质量。

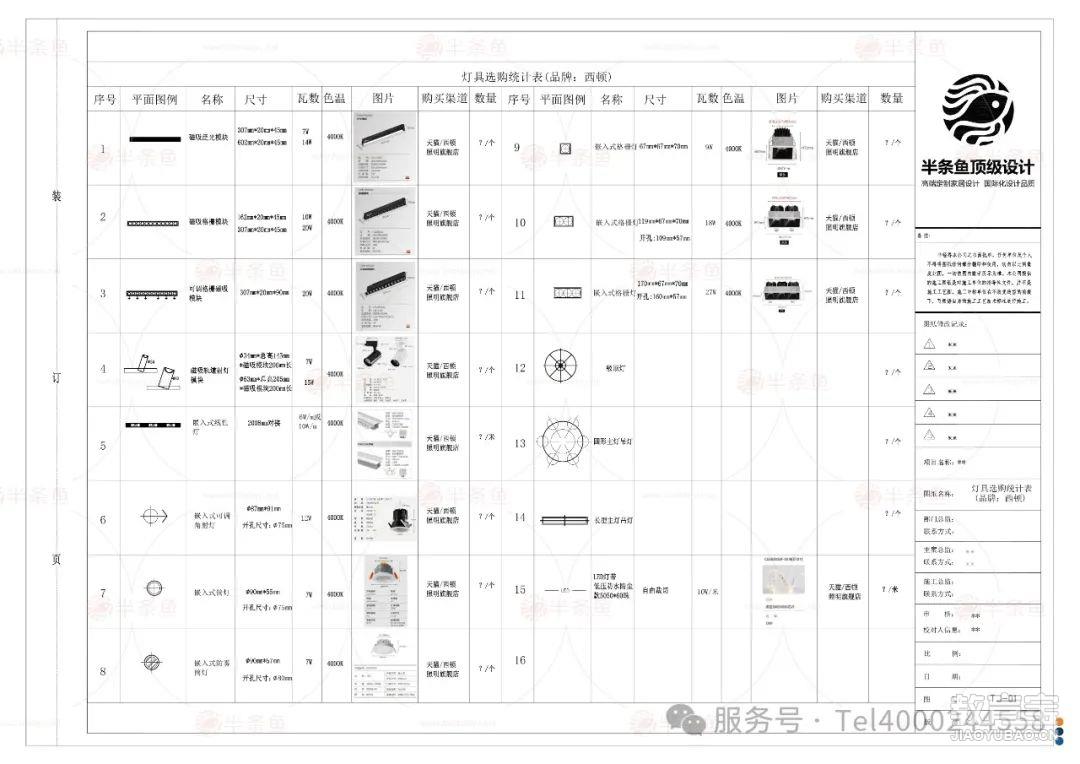

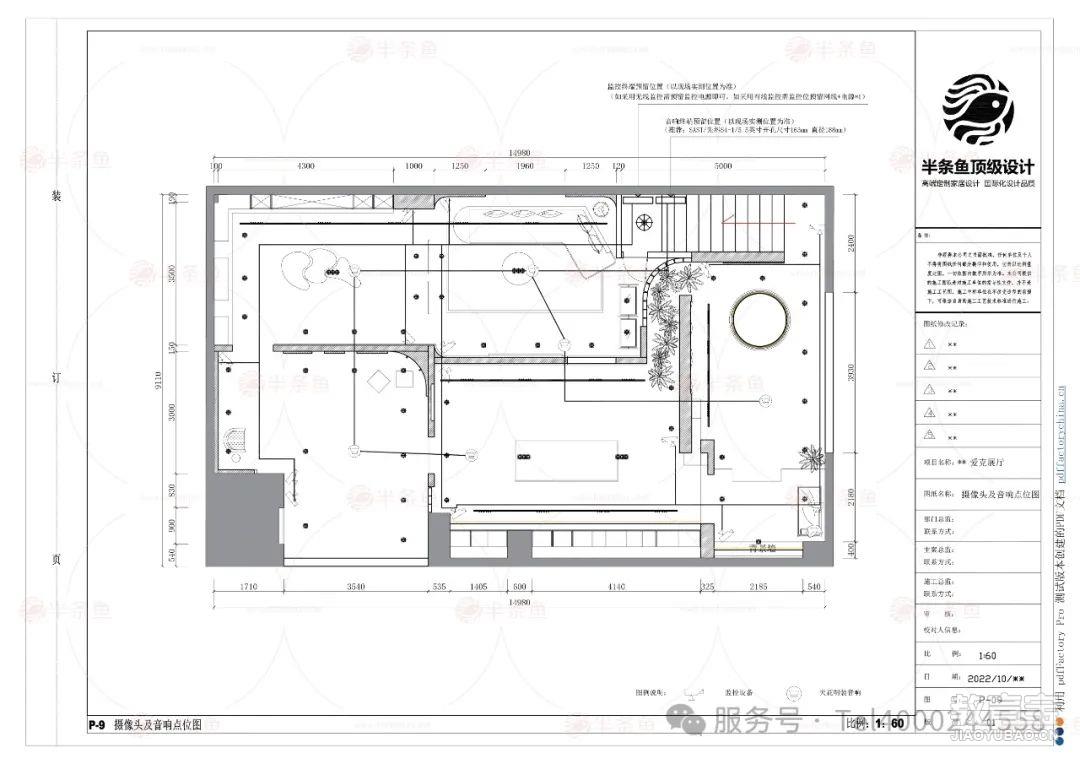

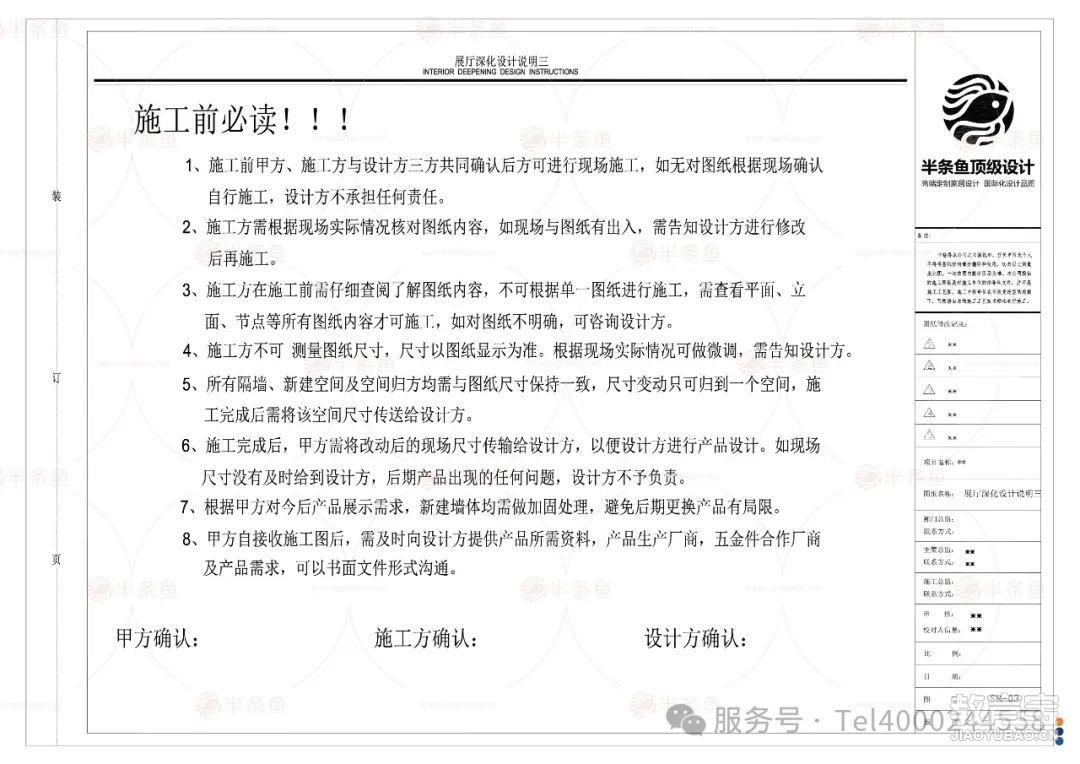

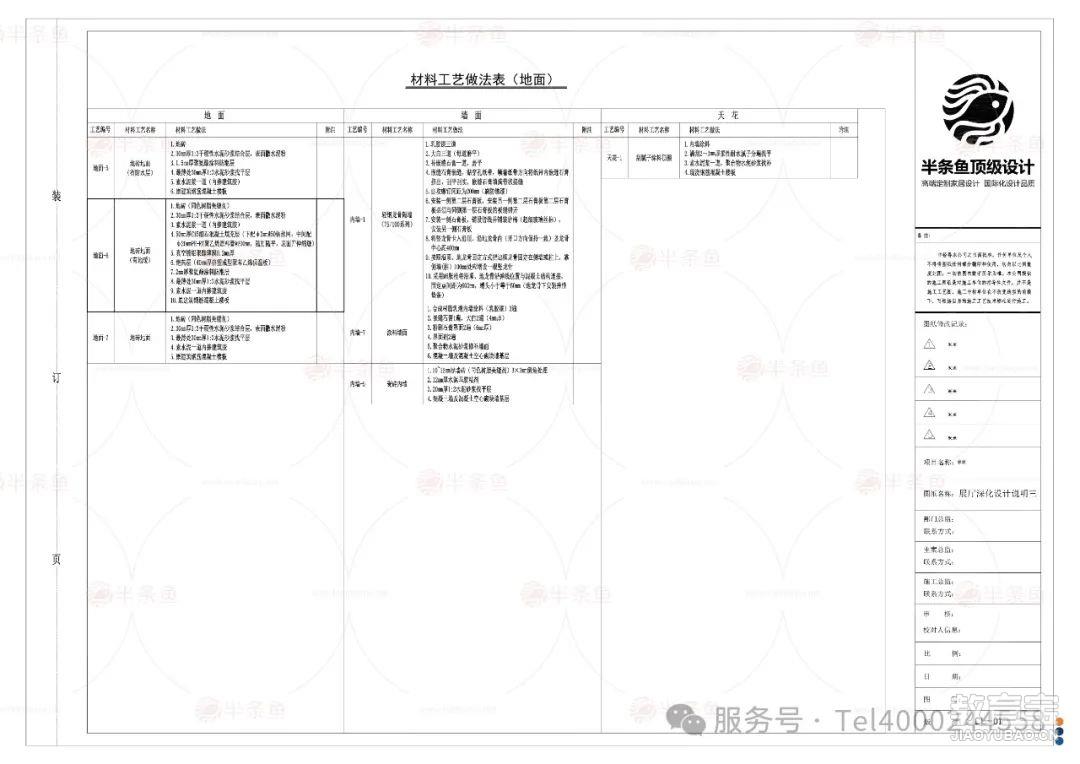

7-电气施工图：包括照明、插座、开关等电气设备的布置和线路连接图。这些图纸有助于电工人员准确安装电气设备并确保用电安全。8-给排水施工图：展示给排水系统的布置，包括水龙头、排水口、管道等的位置和连接方式。这些图纸有助于水管工人员正确安装给排水系统。9-材料清单和说明：列出施工所需的材料及其规格、品牌等信息，以及施工方法和注意事项的说明。这些清单和说明有助于施工人员准确采购材料和进行施工。

策划：半颗星教育图文版权：网络 * 侵告删

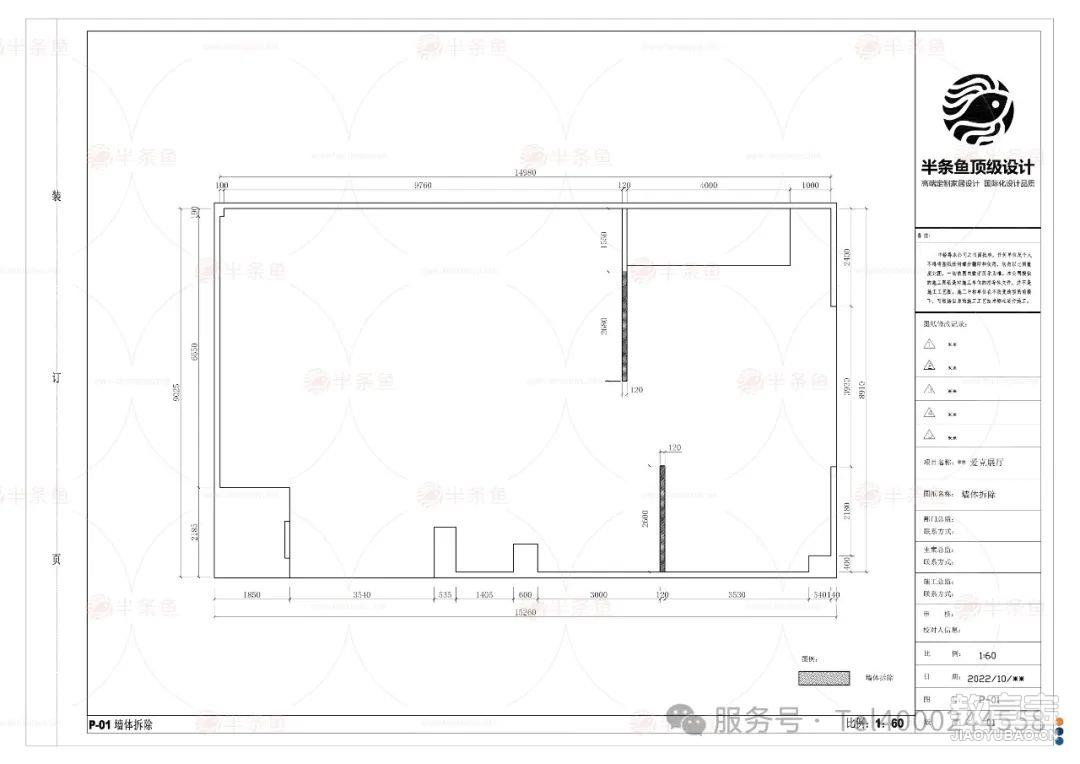

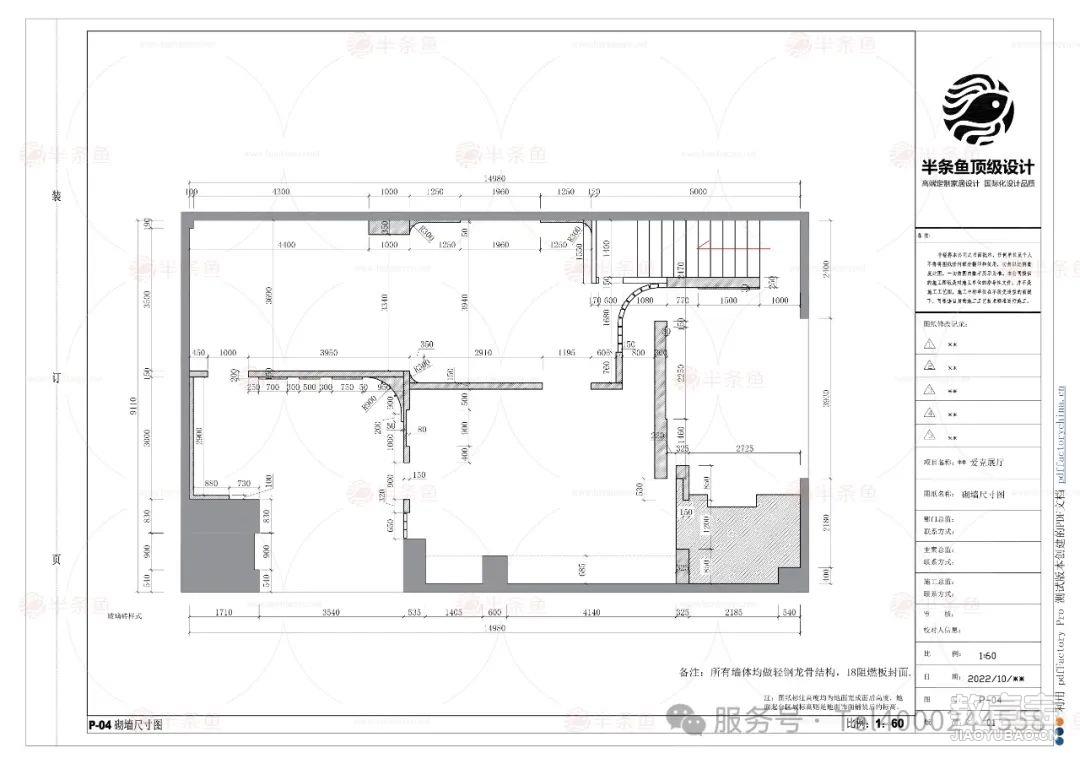

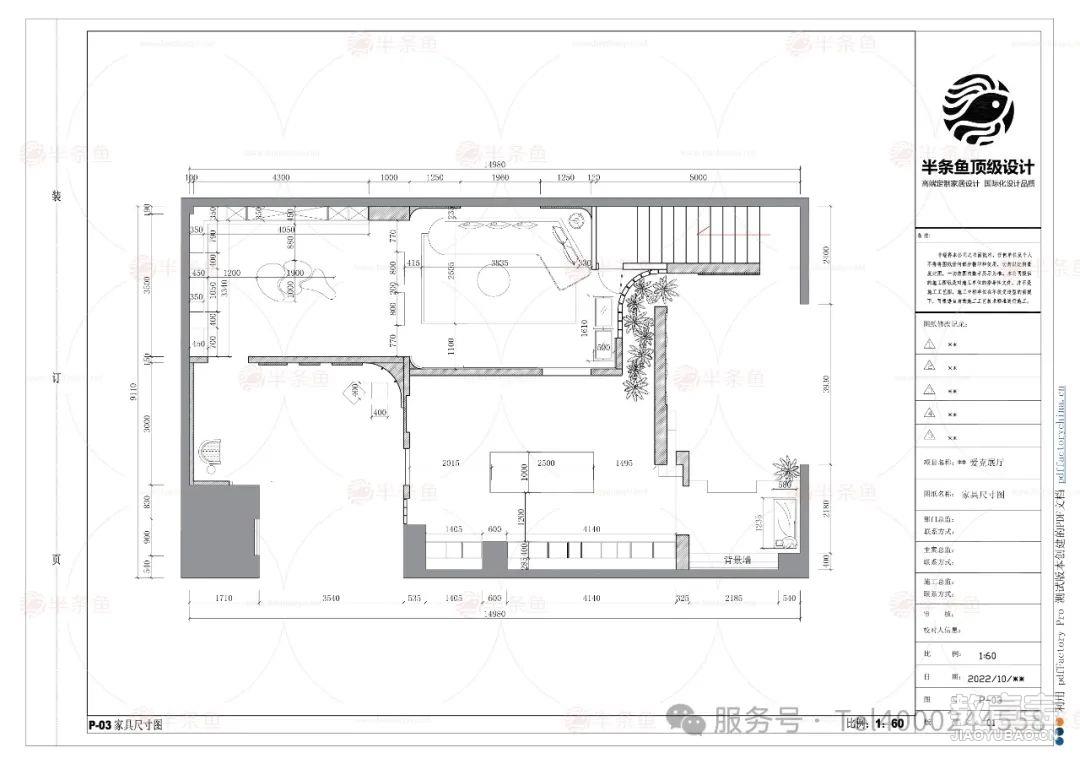

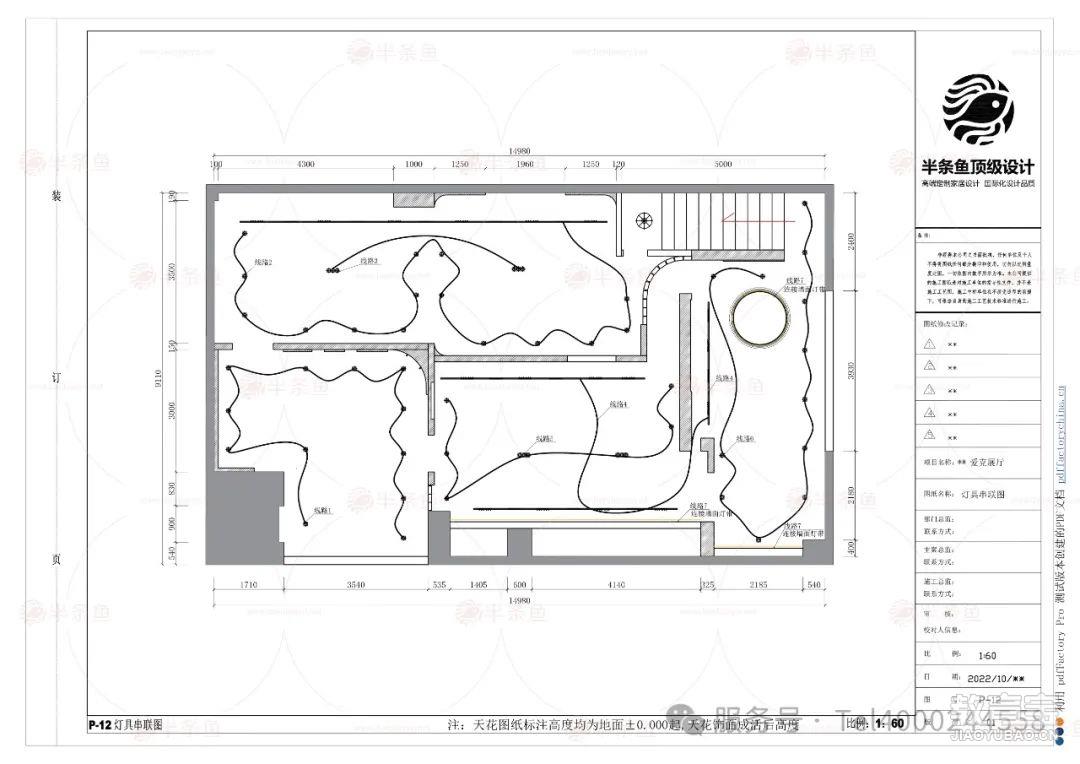

技能定位：施工监理施工全案设计师【教学内容不限于此类】第*章施工图的构成和绘制原始平面图第二章平面系统图绘制墙体拆除图墙体砌筑图平面布置图家具尺寸图强弱电点位图给排水点位图地面铺装图第三章平面系统图绘制天花布局图灯具定位图灯具连线图平面索引图第四章立面系统图客厅立面图卧室立面图墙板剖面图第五章图纸输出与作品整理平面布局图天花设备图水电路点位图......

课堂教学｝施工图设计输出AutoCAD软件下载与安装视频在公众号往期链接获取，好用自提！室内施工图是室内装修或改造项目不可或缺的一部分，它们确保了施工过程的顺利进行和最终室内空间的质量。在绘制室内施工图时，需要充分考虑客户的需求、设计方案以及相关的建筑规范和标准。两室1厅1厨1卫经典小户型施工图室内设计施工图在绘制过程中需要注意图纸的规范性、内容的完整性、设计的合理性等方面的问题。为了避免这些问题的出现，建议在绘制图纸前进行充分的准备工作，明确设计要求和规范标准。在绘制过程中保持细心和耐心，注意图纸的准确性和可读性。在绘制完成后进行仔细审查，及时发现并更正问题。

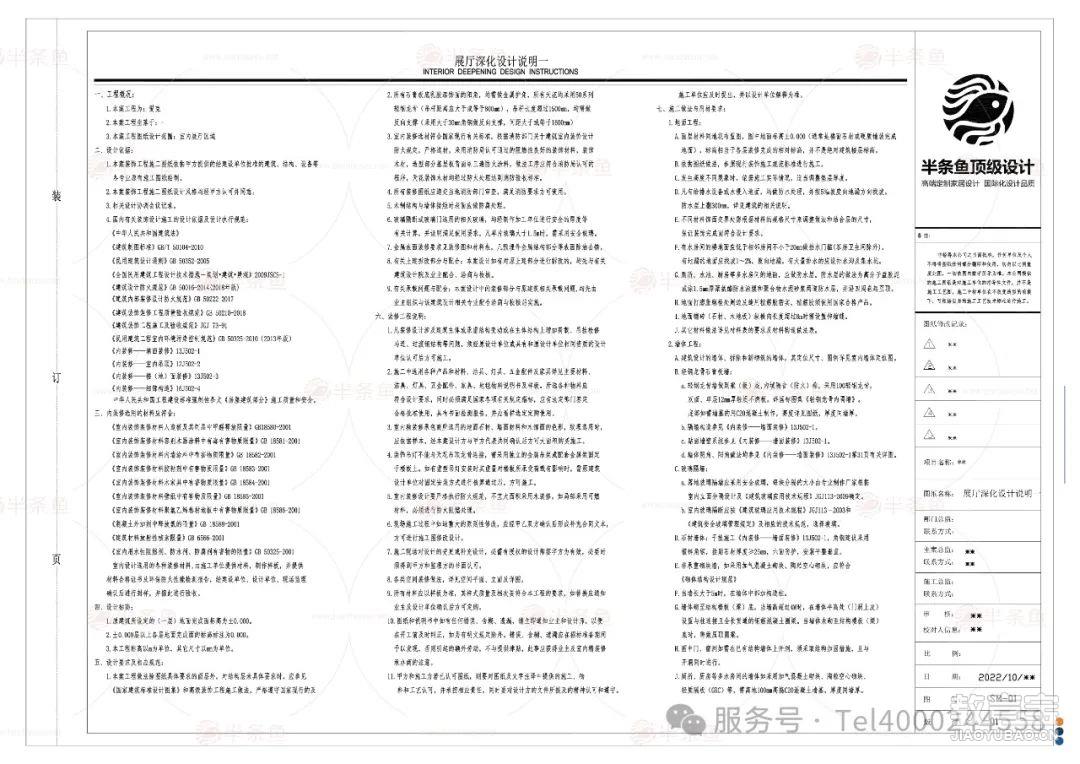

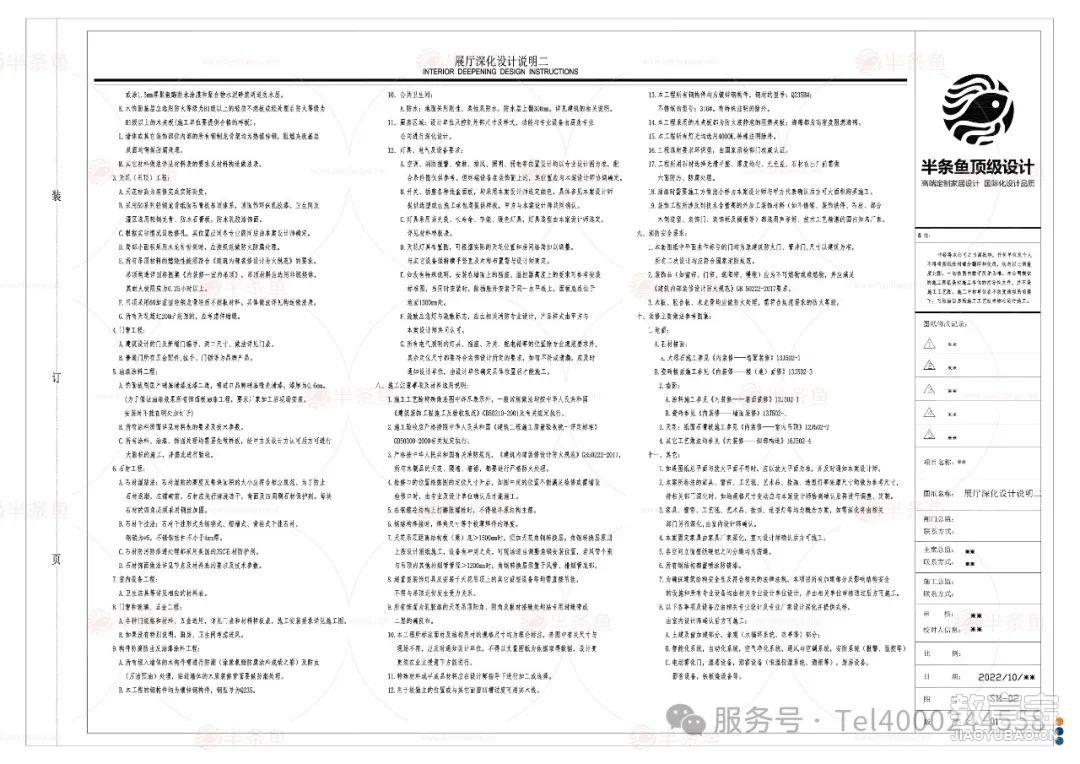

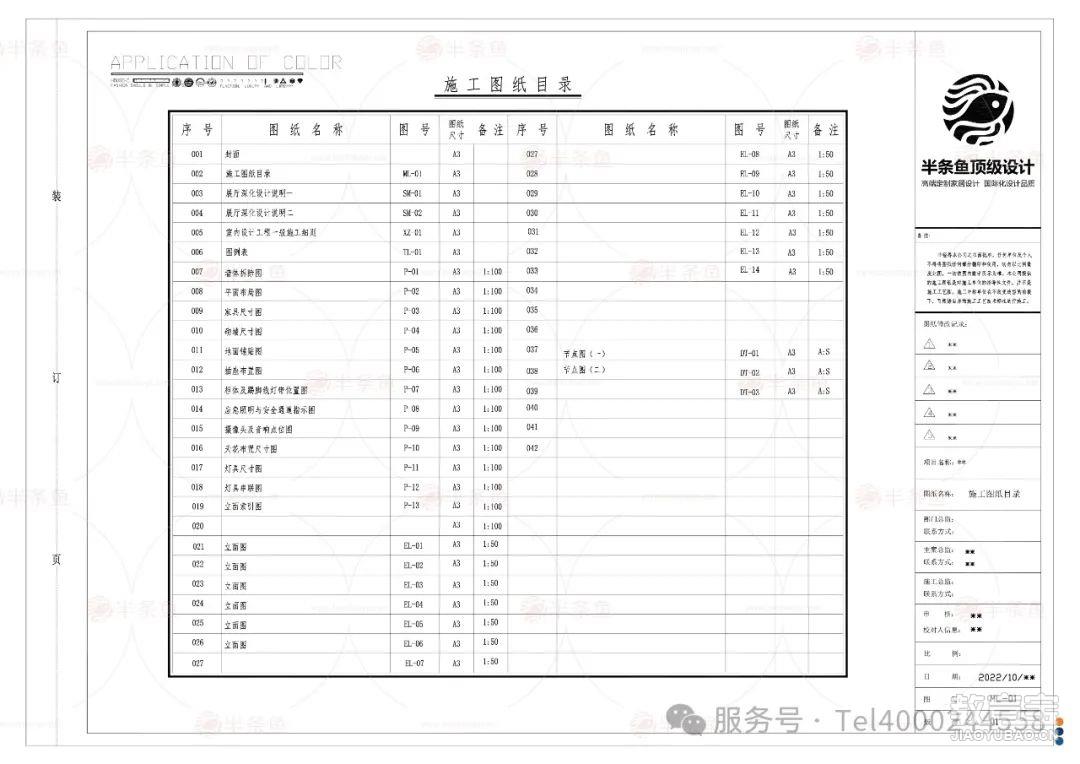

【图纸规范性问题】图纸深度不足：图纸可能未按照规定的深度进行绘制，导致尺寸标注不清晰、材料说明不详细等问题。图纸中可能存在缺少专业会签、出图日期及盖章等不规范的情况。比例尺寸不协调：平面图、立面图、剖面图等图纸中的比例尺寸可能不协调，导致图纸难以准确反映实际设计情况。标注不一致：图纸中的标注可能存在不一致的情况，如字体大小、线型等，影响图纸的整洁度和可读性。【内容完整性问题】设计说明不完整：设计说明可能未涵盖整套图纸的概括说明及设计原则，导致读者难以理解设计的整体思路。对于没有具体图纸的部位，可能缺少统一的注释，导致施工过程中的误解。图纸目录不齐全：图纸目录可能未包含所有必要的图纸，如户型平面布置图、天花布置图、电路图等，导致施工过程中的遗漏。材料说明不清晰：图纸中对于材料的选择和规格可能说明不清晰，导致施工过程中的材料采购和使用问题。【设计合理性问题】空间布局不合理：平面图中的家具布置可能不合理，导致空间利用率低、使用不便等问题。功能区域的划分可能不明确，影响空间的实用性和舒适性。细节设计不合理：如灯具的定位尺寸、插座的规格和数量等可能未按照实际需求进行合理设计，导致使用过程中的不便。无障碍设施设计可能不满足相关规范要求，影响特殊群体的使用。安全设计不到位：如电梯底部和其他室内外低矮空间的净高可能不满足安全要求，未采取适当的安全阻挡措施。消防车道、消防登高场地等消防设施的设计可能不符合相关规范要求，影响建筑的安全性。【其他常见问题】图纸更新不及时：部分图纸可能未及时更新，导致图纸中的规范版本、材料选择等与实际需求不符。图纸错误：图纸中可能存在笔误、漏绘等问题，需要仔细审查并及时更正。
