【公差与配合】尺寸公差

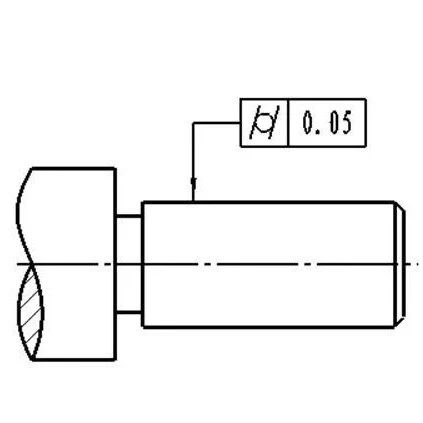

尺寸公差简称公差，是指*大极限尺寸减最小极限尺寸之差的绝对值，或上偏差减下偏差之差。它是容许尺寸的变动量。尺寸公差是一个没有符号的绝对值。极限偏差=极限尺寸-基本尺寸，上偏差=*大极限尺寸-基本尺寸，下偏差=最小极限尺寸-基本尺寸 。 尺寸公差是指在切削加工中零件尺寸允许的变动量。在基本尺寸相同的情况下，尺寸公差愈小，则尺寸精度愈高。尺寸公差等于*大极限尺寸与最小极限尺寸之差，或等于上偏差与下偏差之差。尺寸公差的概念零件在制造过程中，由于加工或测量等因素的影响，完工后的实际尺寸总存在一定的误差。为保证零件的互换性，必须将零件的实际尺寸控制在允许变动的范围内，这个允许的尺寸变动量称为尺寸公差。例：1，基本尺寸 设计给定的尺寸：30mm2，极限尺寸 允许尺寸变动的两个极限值：*大极限尺寸=30+0.01=30.01mm最小极限尺寸=30－0.01=29.99mm3， 极限偏差 极限尺寸减基本尺寸所得的代数值。即*大极限尺寸和最小极限尺寸减基本尺寸所得的代数差，分别为上偏差和下偏差，统称极限偏差。孔的上、下偏差分别用大写字母ES和EI表示:上偏差 ES=30.01-30=+0.01下偏差 EI=29.99-30=-0.014， 尺寸公差 允许尺寸的变动量，即*大极限尺寸减最小极限尺寸，也等于上偏差减下偏差所得的代数差。尺寸公差是一个没有符号的绝对值。公差：30.01-29.99=0.02或 I0.01-(-0.01)=0.02标准公差国标GB1800.1-2009将确定尺寸精度的标准公差等级分为18级，分别用IT1、IT2、……IT18表示。从IT1到IT18相应的公差数值依次加大、精度依次降低。切削加工所获得的尺寸精度一般与使用的设备、刀具和切削条件等密切相关。尺寸精度愈高，零件的工艺过程愈复杂，加工成本也愈高。因此在设计零件时，应在保证零件的使用性能的前提下，尽量选用较低的尺寸精度。基本尺寸至500mm标准公差数值表（摘自GB/T1800.1-2009)基本尺寸公差值微米毫米>=IT1IT2IT3IT4IT5IT6IT7IT8IT9IT10IT11IT12IT13IT14IT15IT16IT17IT1830.81.2234610142540600.10.140.250.40.611.43611.52.545812183048750.120.180.30.480.751.21.861011.52.546915223658900.150.220.360.580.91.52.210181.2235811182743701100.180.270.430.71.11.82.718301.52.546913213352841300.210.330.520.841.32.13.330501.52.54711162539621001600.250.390.6211.62.53.95080235813193046741201900.30.460.741.21.934.6801202.5461015223554871402200.350.540.871.42.23.55.41201803.55812182540631001602500.40.6311.62.546.31802504.571014202946721151852900.460.721.151.852.94.67.2250315681216233252811302103200.520.811.32.13.25.28.131540079141825365789402303600.570.891.42.33.65.78.94005008101620274063971552504000.630.971.552.546.39.7
