零部件是如何标注尺寸的！记住这个规则，再复杂的零件也不用担心。

关于尺寸标注的问题，很多新入行的技术人员，拿着一张图纸想要标注尺寸，却不知道如何下手，特别是面对复杂的零件，更是如此，如何表达才能让图纸完美无缺，每一位工程师标注图纸的风格都不一样，但是有没有大众化的方法，或者适合新手的方法呢？

机械实际中产品零部件尺寸的标注关系到相关人员的读图方便性，也关系着产品加工的方便性，对于一些简单的零件图纸标注大家应该都没有问题，但是相对负责的零件尺寸标注时经常容易出现漏标，错标等问题；

一般来说，图纸没有完美无缺，任何人做出的任何形式的图纸，总能挑出这样那样的毛病，甚至于即使你认为没问题的图纸，在领导审核时也非让你修改一些无伤大雅的问题或者你认为正确但又不得不按领导的意思进行修改的情况。对于图纸，一般来说，信息越多，其中的冗余也就越多，多到了一定程度还会影响信息交流。一、合理标注尺寸的原则1、 重要的尺寸应直接注出2、 避免标注成封闭尺寸链3、 应考虑到测量方便4、 应符合加工顺序5、 考虑加工方法6、 零件上常见孔的尺寸注法

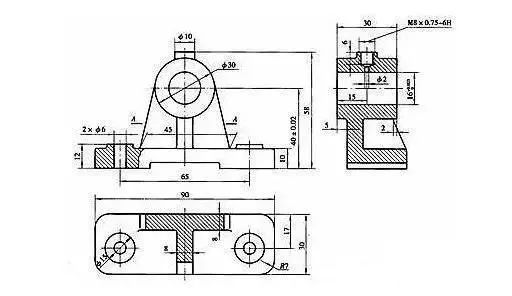

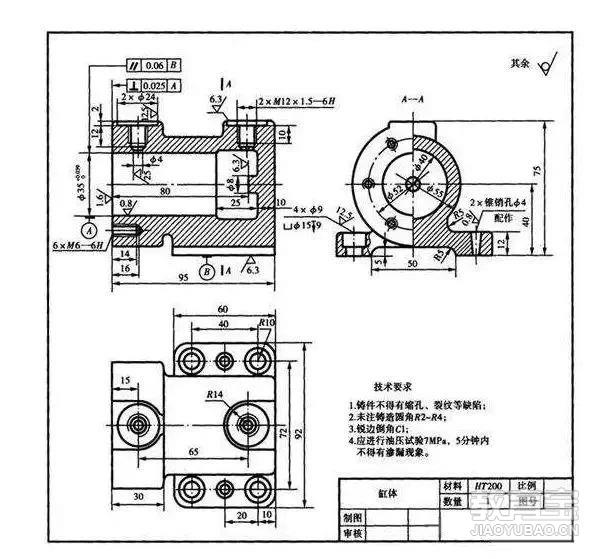

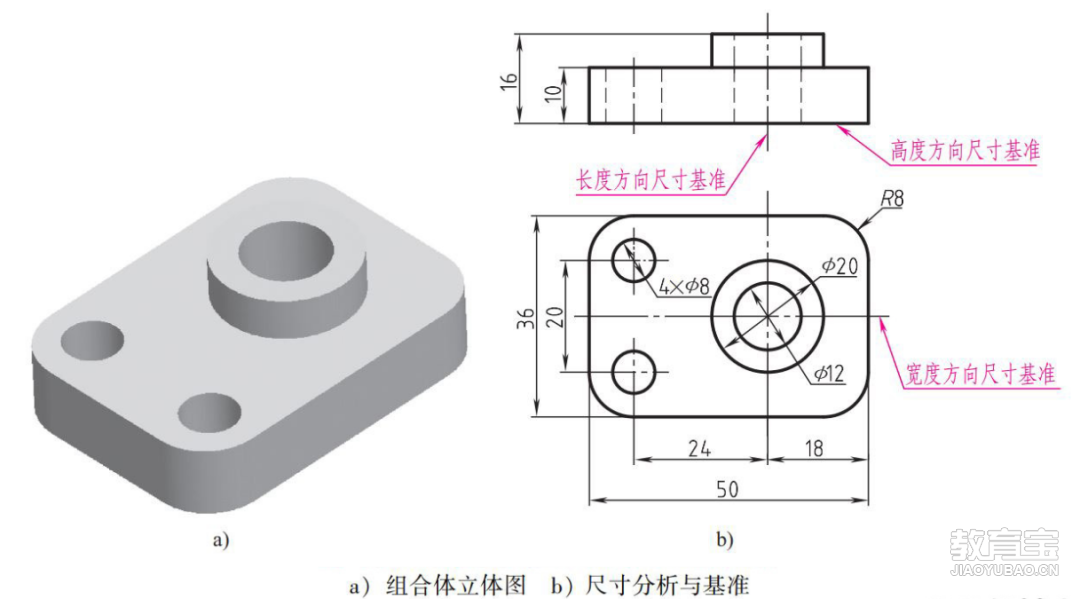

二、复杂零件尺寸标注的原则先整体后局部，从左到右，从上到下，先定位后定形按以下三个顺序对产品零件尺寸进行标注：1、 零件外形尺寸标注(整体尺寸)标注产品外形尺寸，及长、宽、高三3个方向的*大尺寸；2、 零件局部尺寸标注（局部尺寸）一个局部一个局部进行标注，按从左到右，从上到下顺序，避免遗漏或重复；3、 局部尺寸标注原则（先定位、后定形）先标注局部特征的定位尺寸，及位置尺寸，确定局部特征的相对位置；再标注局部形状尺寸，即长、宽、角度等尺寸，确定局部特征的形状和大小；另外注意标住定位尺寸必须选定尺寸基准，长宽高三个方向尺寸，每个方向至少有一个基准，通常以物体的底面、端面、对称面、轴线为基准。记住这个规则，再复杂的产品零件尺寸标注也不会无从下手了。
