CAD如何做局部放大视图？
发布日期：2025年04月13日
在我们做CAD排位或者出图时，会将浇口或者重要尺寸标注部位...
在我们做CAD排位或者出图时，会将浇口或者重要尺寸标注部位做局部放大视图。那么，在CAD软件中如何做局部放大视图？

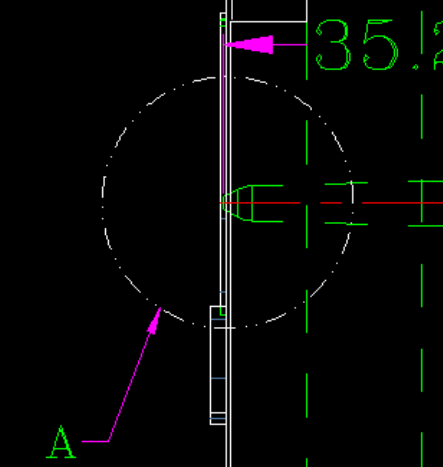

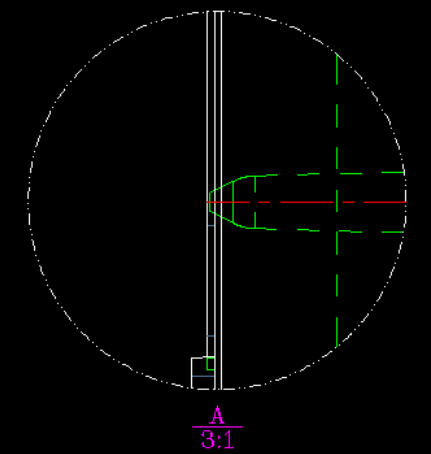

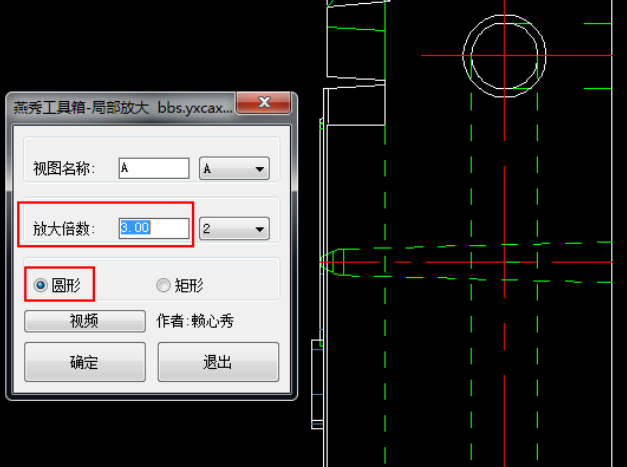

解决方法：1、打开【燕秀工具箱】—【模具工具】—【局部放大】，放大倍数设为3，选择圆形，选择需要放大的区域，然后选择放置放大图的位置，如下图所示：

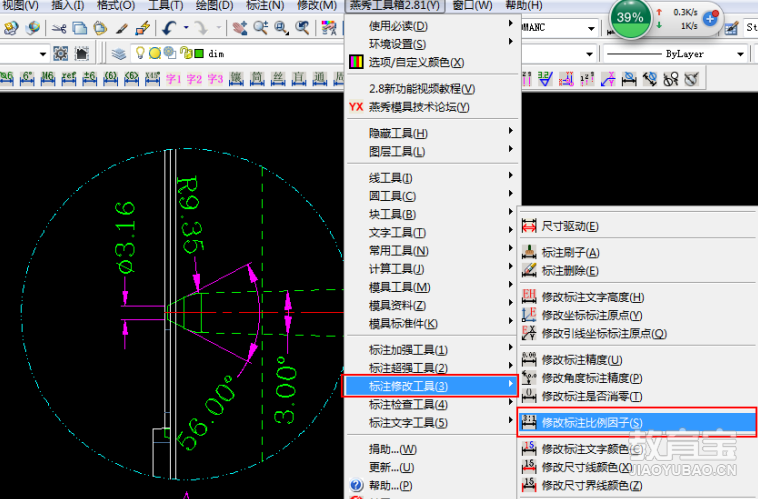

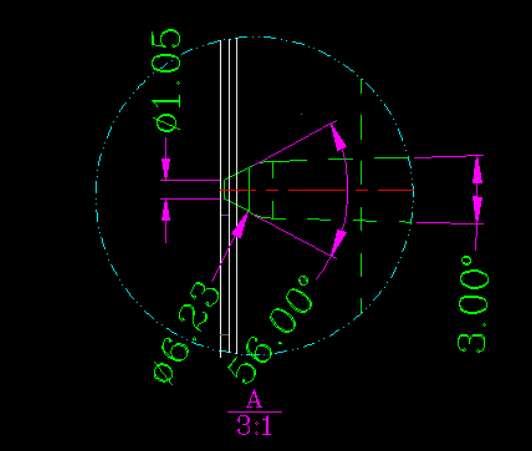

2、通过线性标注将放大视图进行标注，然后打开【燕秀工具箱】—【标注修改工具】—【修改标注比例因子】，将放大倍数输入3，然后选择所有标注的尺寸，结果如下图所示。至此，CAD局部放大视图和标注创建完成。
