想要做好机械设计，请从画好一张零件图开始

任何一个从事机械设计行业的人，刚开始都是从画好*简单的零件图开始的，比如测绘一个简单的零部件，帮别人从部件图里拆画零件图等等，这些都是一个新手必须要经过的阶段。然而，即使是简单的零件图，都会错误百出：或者尺寸标注不全，或者公差标注不合适，或者有封闭尺寸链，或者技术要求不对等等。所以，机械行业向来都是需要长时间的积累和学习的。

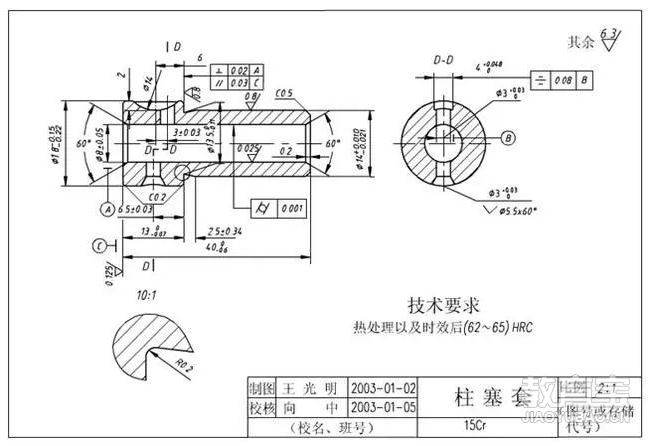

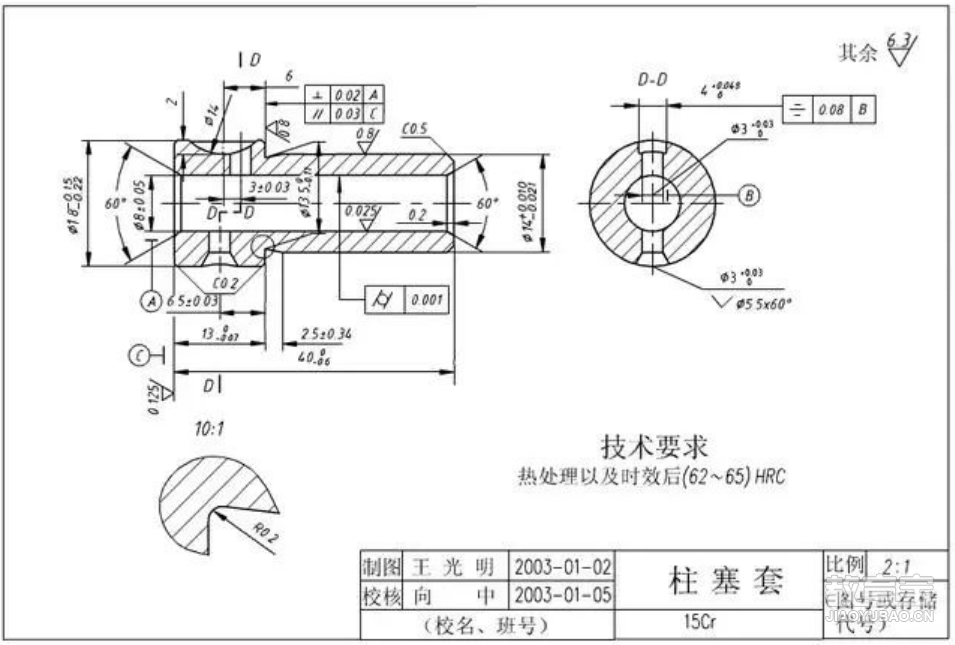

一、零件图的内调一个完整的零件图应包括图形、尺寸、技术要求、标题栏等；1.图形：用一组视图（包括视图、剖视图、断面图等），完整、清晰和简便地表达此零件的结构形状。

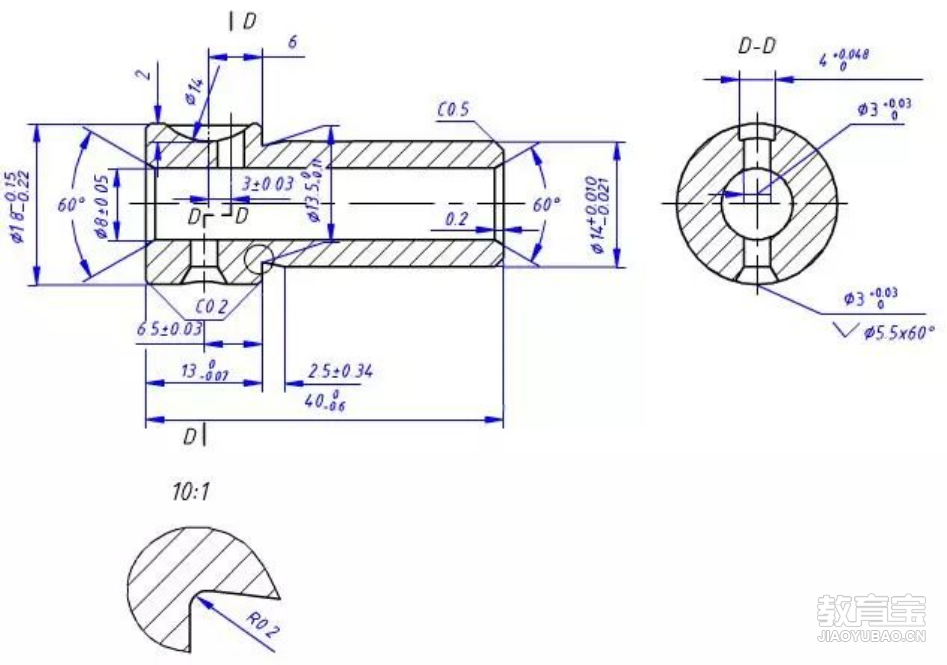

2.尺寸：用一组尺寸，完整、清晰和合理地标注出零件的结构形状及其相互位置的大小。

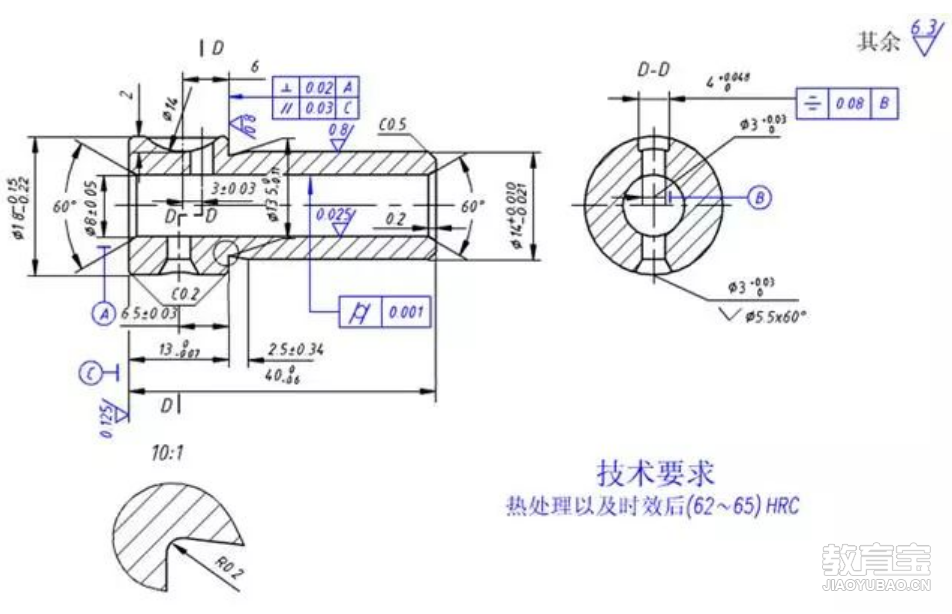

3.技术要求：用一些规定的符号和文字，简明地给出零件在制造、检验和使用时应达到的技术要求。包括粗糙度、尺寸公差、形位公差、基准符号、技术要求等。

4.技术要求：用一些规定的符号和文字，简明地给出零件在制造、检验和使用时应达到的技术要求。包括粗糙度、尺寸公差、形位公差、基准符号、技术要求等。

二、零件结构的分析方法1）从设计要求方面看：零件在机器中，可以起到支撑、容纳、传动、配合、连接、安装和定位等功用，这是决定零件主要结构的依据。2）从工艺要求方面看：为了使零件的毛坯制造、加工、测量以及装配和调整工作能顺利、方便，应设计出圆角、起模斜度、倒角等结构，这是决定零件局部结构的依据。3）从实用和美观方面看：不仅要求产品能使用，而且还要求经济、美观等，要从美学的角度来考虑结构形状。

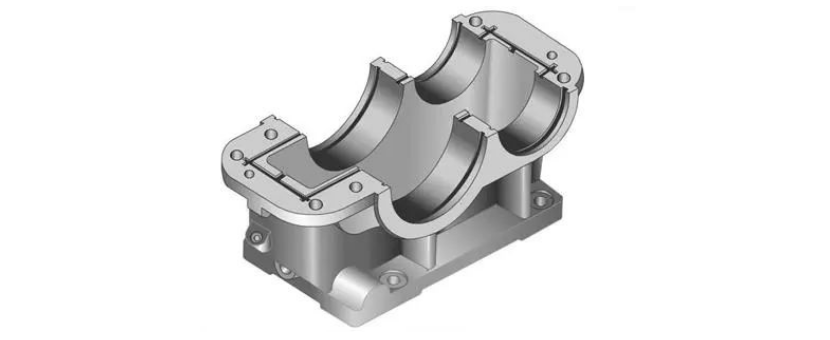

三、零件结构分析的示例下图为一个齿轮箱的底座，这是个较复杂的零件。我们在学校课程设计中必然有设计一个减速箱这一项。现分析齿轮箱底座各个特征的作用。

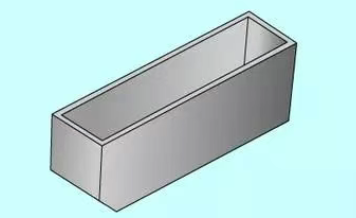

结构形状形成过程：1.为了容纳齿轮和润滑油，底座做成中空形状。

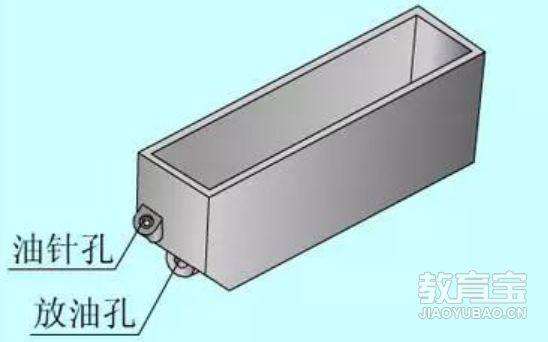

2.为了更换润滑油和观察润滑油面的高度，底座下部开有放油孔和油针孔。为了保证油针孔处便于钻孔，外部做成斜凸台。

3.为了更换润滑油和观察润滑油面的高度，底座下部开有放油孔和油针孔。为了保证油针孔处便于钻孔，外部做成斜凸台。

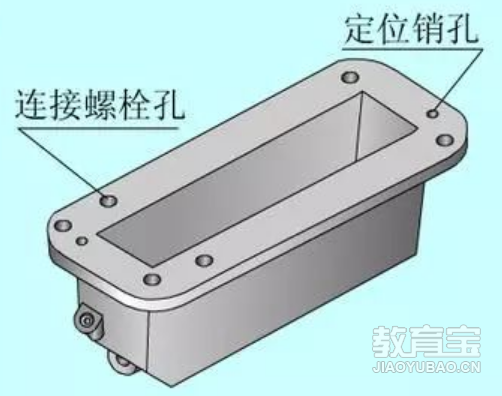

4.为了与减速器盖对准和连接，连接板上应该有定位销孔和连接螺栓孔。

5.为了支撑两根轴(轴上两端装有轴承)，底座上部必须开有两对大孔。

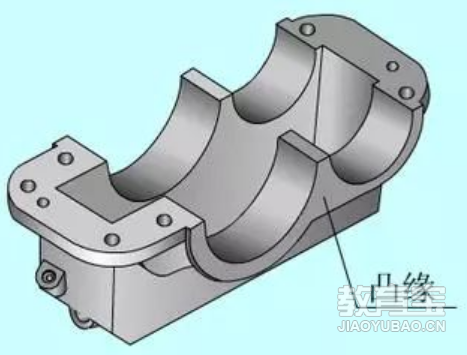

6.为了支撑轴承，底座在大孔处加一凸缘。

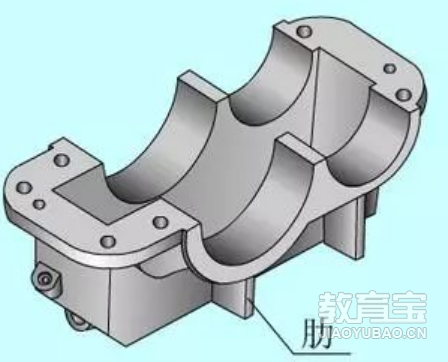

7.由于凸缘伸出过长，为了避免变形，在凸缘的下部加肋板。

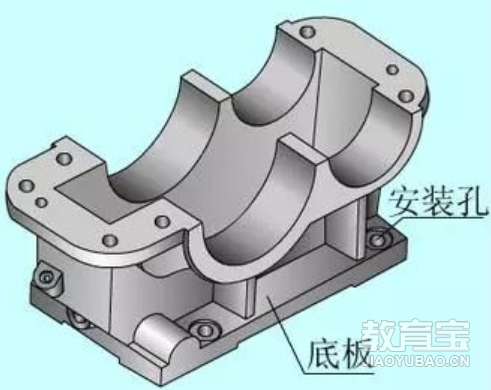

8.为了安装方便，便于固定在工作地点，底座下部要加一底板，并做出安装孔。

9.为了安装方便，便于搬动在连接板下面增加两个吊耳。

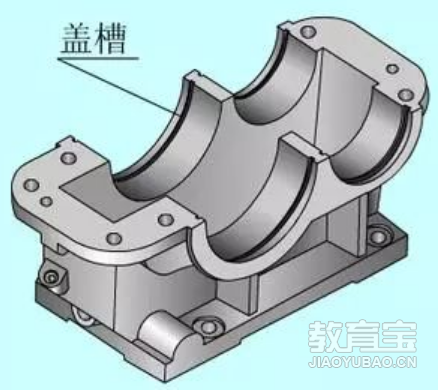

10.为了密封，防止油溅出或灰尘进入，在支撑凸缘端部加个端盖因此，必须做出相应盖槽。

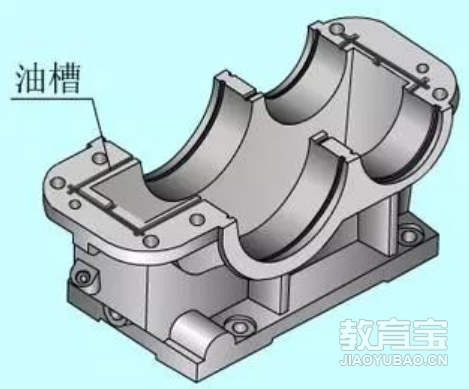

11.为了密封，防止油流出，在连接板顶面上开一圈油槽，使油流回箱内。
