零件图中尺寸及尺寸公差注法

标注对象说 明 及 图 例线性尺寸的公差标注形式当采用公差带代号标注线性尺寸的公差时，公差带代号应注在基本尺寸右边(图a)

 当采用极限偏差标注线性尺寸公差时，上偏差应注在基本尺寸右上方，下偏差应与基本尺寸注在同一底线上(图b)

 当要求同时标注公差带代号和相应的极限偏差时，则后者应加圆括号(图c)

 当标注极限偏差时，上下偏差的小数点必须对齐，小数点后的位数也必须相同(图d)

 当上偏差或下偏差为“零”时，用数字“0”标出，并与下偏差或上偏差的小数点前的个位数对齐(图e)

 当公差带相对于基本尺寸对称地配置即两个偏差相同时，偏差只需注写一次，并应在偏差与基本尺寸之间注出符号“±”，且两者数字高度相等(图f)

 线性尺寸公差的附加符号注法当尺寸仅需要限制单个方向的极限时，应在该极限尺寸的右边加注符号“max”或“min”(图g)(实际尺寸只要不超过这个极限值都符合要求)

同一基本尺寸的表面，若具有不同的公差时，应用细实线分开，并分别注出公差(图h)

如果要素的尺寸公差和形位公差的关系遵循包容原则时，应在尺寸公差的右边加注符号“

”(图i)

角度公差的标注角度公差标注的基本规则与线性尺寸公差的标注方法相同(图j)

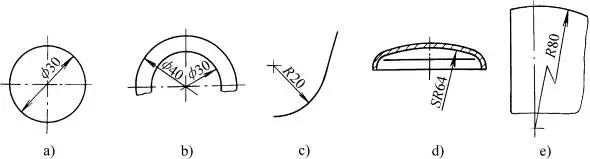

   有关规定注法(GB/T4458.4—1984)标注对象说 明 及 图 例直径、半径的注法标注直径时，应在尺寸数字前加注符号“f”(图a、b)；标注半径时，应在尺寸数字前加注符号“R”(图c、e)圆的直径和圆弧半径尺寸线的终端应画成箭头，并按图a、b、c、d、e所示方式标注当圆弧的半径过大或在图纸范围内无法标出其圆心位置时，可按图d的形式标注。若不需要标出其圆心位置时，可按图e的形式标注

球面直径、半径注法标注球面直径或半径时，应在符号“f”或“R”前加注符号“S”(图d、f)对于螺钉、铆钉的头部、轴(包括螺杆)的端部等，在不致引起误解的情况下，可以省去“S”字(图g)

小尺寸的注法在没有足够的位置画箭头或注写尺寸数字时，可按图h的形式标注

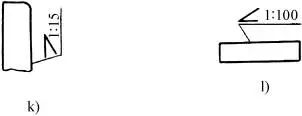

斜度注法斜度符号的方向应与斜度的方向一致(图k、l)

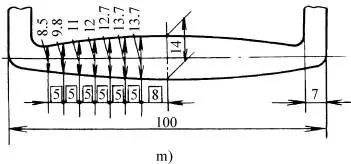

曲线轮廓注法当表示曲线轮廓上各点的坐标时，可将尺寸线或它的延长线作尺寸界线(图m)

倒角注法45°倒角的标注形式(图n)非45°倒角的标注形式(图o)
