变频器控制应用案例——工业大风扇

微信搜一搜

技成PLC课堂变频器的独立工作之道在电气自动化领域，工业大风扇的控制是一个常见且重要的应用。通常情况下，我们可能会认为变频器需要借助 PLC 或上位机才能实现复杂的控制功能，但实际上，变频器自身也具备独立工作的能力，能够通过面板控制和数字量端口控制来满足工业大风扇的不同运行需求。今天，我们将聚焦于海浦蒙特的 HD09 变频器，深入探讨其在工业大风扇控制中的两种独立工作模式 —— 面板控制和数字量端口控制，为您揭示其独特的魅力与强大功能。

一、海浦蒙特 HD09 变频器面板控制海浦蒙特 HD09 变频器的面板设计简洁而实用，为用户提供了便捷的操作体验，能够轻松实现对工业大风扇的各种控制功能。

 操作界面介绍：HD09 变频器的面板上配备了丰富的按键和清晰的显示屏。其中，“RUN” 键为运行键，按下此键可启动工业大风扇；“STOP” 键则用于停止风扇运行。此外，还有 “▲” 和 “▼” 键，用于增加和减小设定频率，从而精准地调节风扇转速。显示屏能够直观地显示当前的运行状态、设定频率等重要信息，让用户一目了然。控制功能实现：通过面板上的 “RUN” 键启动工业大风扇后，用户可根据实际需求，利用 “▲” 和 “▼” 键逐步调整风扇的运行频率。

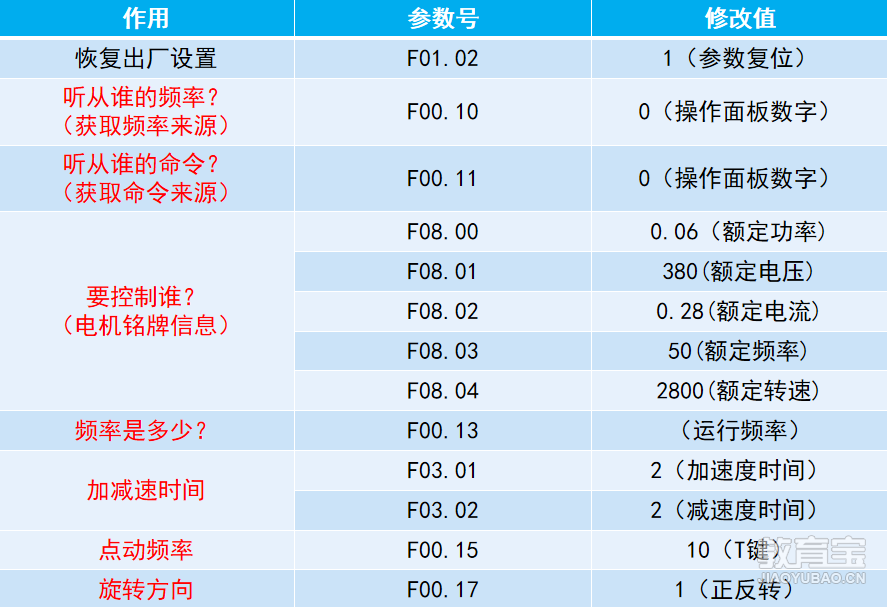

参数设置：我们查阅说明书，得知如下参数表。在进行面板控制之前，需要对变频器进行必要的参数设置。进入参数设置界面后，可根据工业大风扇所配电机的额定功率、额定电压、额定电流等参数进行准确设置，确保变频器与电机的匹配度。同时，还需设置如加减速时间等运行参数，以优化风扇的启动和运行性能，保障其稳定可靠地工作。设置完参数以后按下面板上的RUN键就可以实现面板控制了。二、海浦蒙特 HD09 变频器数字量端口控制除了面板控制，海浦蒙特 HD09 变频器的数字量端口控制也为工业大风扇的控制提供了更为灵活多样的方式，能够实现更复杂的控制功能。

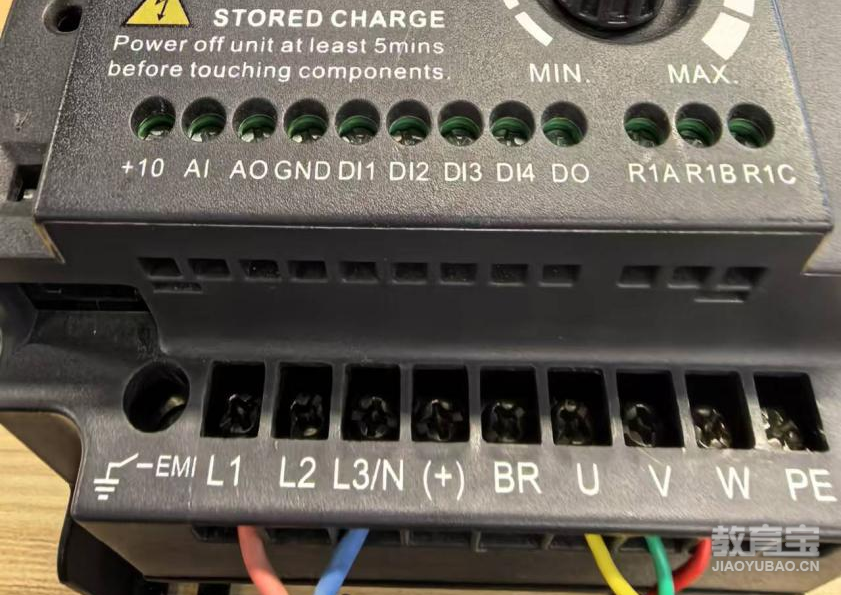

接线方式：HD09 变频器提供了多个数字量输入端口，可方便地与外部控制设备进行连接。例如，将启动按钮连接至数字量输入端口 X1，停止按钮连接至 X2。对于正反转控制，可将正转按钮连接至 X3，反转按钮连接至 X4。在接线时，需注意严格按照变频器的接线图进行操作，确保接线正确无误，以避免损坏设备。启停控制：当按下连接至 X1 的启动按钮时，变频器接收到启动信号，立即驱动工业大风扇启动运行。松开按钮后，风扇将保持运行状态，直至按下连接至 X2 的停止按钮，变频器停止输出，风扇随之停止转动。这种简单可靠的启停控制方式，能够满足基本的风扇控制需求。正反转控制：通过连接至 X3 和 X4 的正反转按钮，可轻松实现工业大风扇的正反转控制。按下正转按钮时，变频器控制电机正转，风扇按照正常方向旋转；按下反转按钮时，电机反转，风扇风向改变。在一些需要灵活调整通风方向的场合，如仓库货物摆放布局变化时，这种正反转控制功能显得尤为实用。多段速控制：HD09 变频器的数字量端口还支持多段速控制功能。通过对不同数字量输入端口的组合设置，可以实现多段预设速度的切换。例如，将数字量输入端口 X5、X6、X7 分别连接至不同的开关，通过这三个开关的不同组合状态，可以实现 8 种不同的速度档位。在工业生产过程中，可根据不同的生产环节、不同的工作时间等因素，灵活选择合适的速度档位，既能满足通风要求，又能有效节约能源。

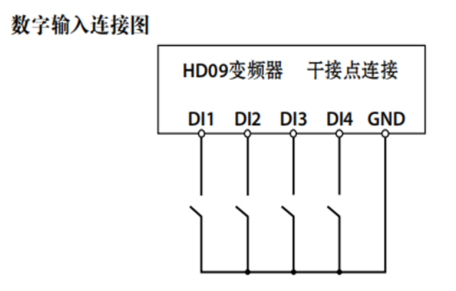

多段速控制接线图

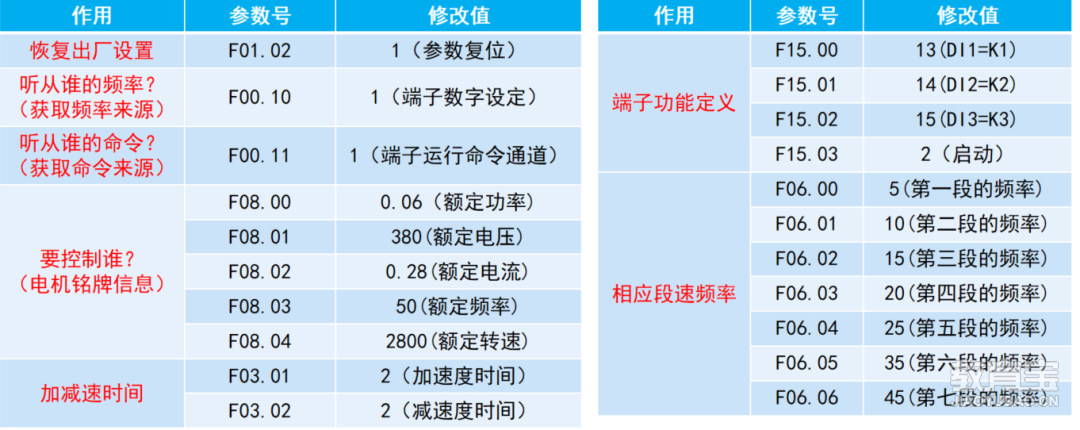

多段速控制时的参数设置表三、两种控制方式的对比与应用选择面板控制：其*大的优势在于操作简单直观，无需额外的外部控制设备，用户可直接在变频器面板上进行操作，适用于对控制功能要求相对简单、且操作人员能够方便地接近变频器的场合。例如，在一些小型车间或设备较为集中的区域，操作人员可随时根据现场实际情况，通过面板快速调整工业大风扇的运行状态。数字量端口控制：这种控制方式则更加灵活多变，能够实现多种控制功能的组合，如启停、正反转和多段速控制等。通过与外部控制设备的连接，可实现远程控制，大大提高了操作的便捷性和灵活性。在一些大型工厂、仓库等场所，由于空间较大，操作人员难以直接到达每台变频器的安装位置，此时数字量端口控制方式便能够发挥其优势，通过在控制室内集中控制多个风扇的运行，提高生产效率和管理水平。扫描二维码看详细教学视频

来源：技成培训网，作者：冶志轩，未经允许不得转载~别忘了点赞+在看哦！
