技成PLC课堂传感器是一种检测装置，它能够将检测到的信号转换为电信号，传送给PLC等控制元件，从而驱动执行元件。是设备中机械系统和控制系统连接的纽带，就像我们人体的各种感觉器官。可以用来检测有无，检测位置和外型，也可以用来检测速度和温度等。在日常生活中的运用也是非常广泛的，比如像电子门呀、自动干手机、感应水龙头等。

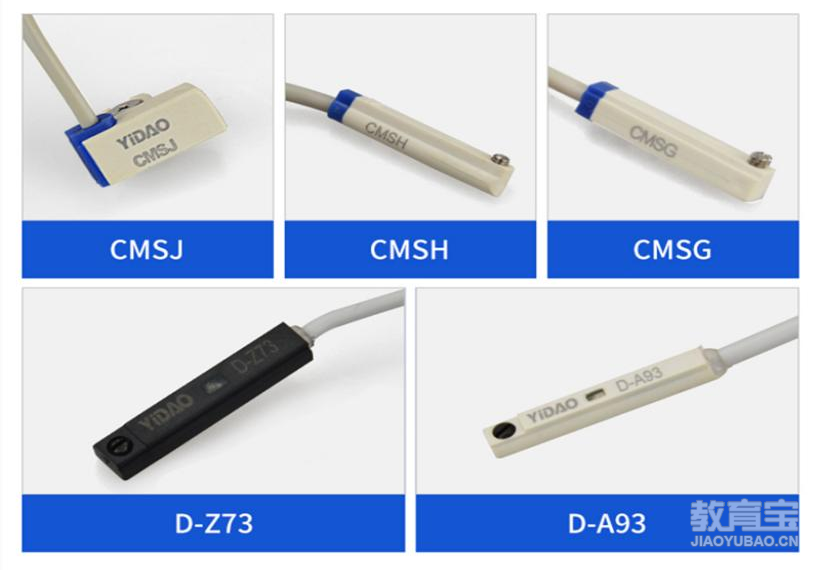

接下来给大家介绍非标设计常用的几种传感器：一、磁性开关   磁性开关也叫磁黄开关，主要用来检测气缸活塞位置（气缸必须带磁才行），即检测活塞的运动行程。使用磁性开关可以反馈气缸活塞杆伸出的位置，但是检测精度不高。

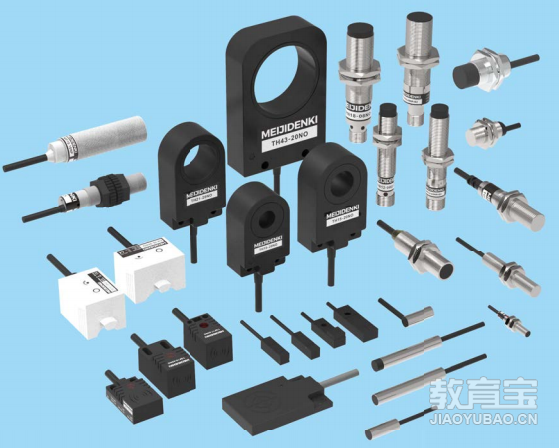

二、接近开关接近开关也称为无触点开关，它不用与物体接触，可以在一定距离内检测物体有无，当物体在它的检测距离范围内时，就能够发出信号，根据型号不同，检测距离在几毫米到几十毫米不等。缺点是检测距离受材料影响磁性干扰，材料磁性越强检测距离越长。接近开关分为电感式、电容式和霍尔型三种，电感式的只能检测金属物体，电容式的检测非金属物体，霍尔型的用来检测磁信号。从外观上来看，有螺柱型的、方形的、扁平型，在选用时需要根据结构的要求来进行选择。

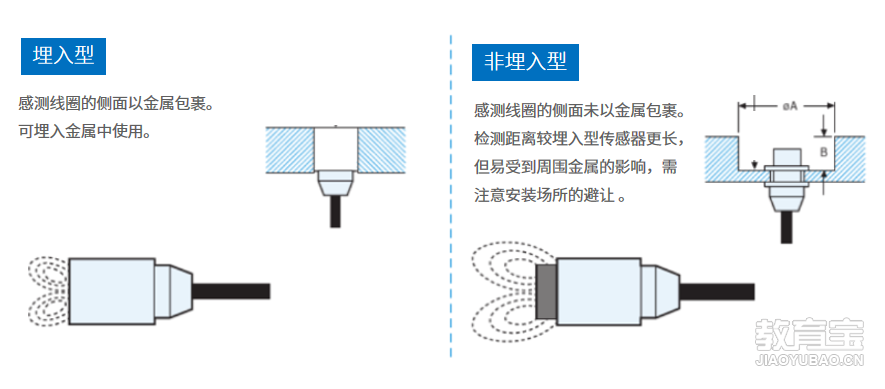

我们在设计接近开关的安装板时，要特别注意选用的是埋入型的还是非埋入型的，如果是埋入型的可以平面安装，如果是非埋入型的，感应头这个位置的四周是需要挖空避让的，防止干扰。

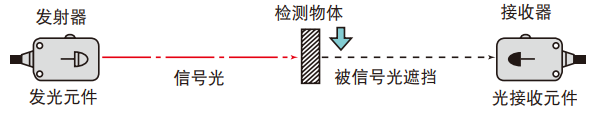

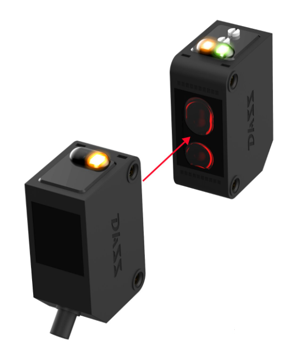

三、对射式光电开关对射式光电开关，发光元件和光接收元件是分开的，安装的时候需要进行调节，使它们两个的光束同轴，当目标物遮断发射器和接收器间的光轴时进行检测。优点：检测距离长、对检测物体的限制少，稳定的检测状态，可以检测不透明的目标物，无论其外形、颜色或材料如何。

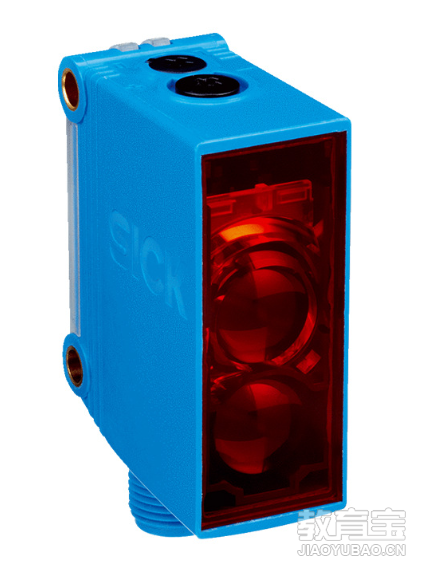

 四、反射式光电开关反射式光电开关，发光元件和接收元件集中在一个元件中，所以它的安装比较简单，通过利用检测物体反射的光束来进行检测，因此对物体的表面有一定要求，不是黑色。优点：节省空间 （只需要安装传感器模块）、不需要调节光轴、可以检测反光的不透明目标物、可以区分颜色。

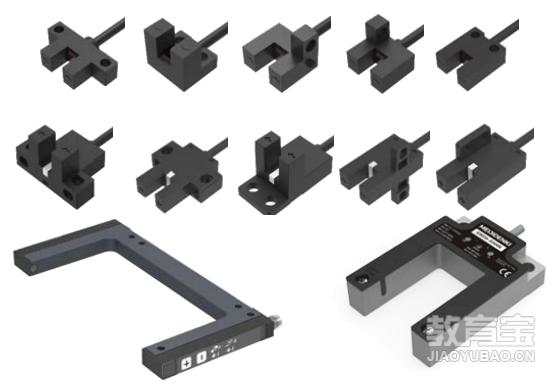

五、槽型光电开关槽型光电开关从外形来看，有很多种类型，我们根据结构的不同来选择，使安装固定更加方便。槽型光电开关通常用于旋转运动直线运动的极限位置，丝杠，齿条、同步带的原点或限位较多。

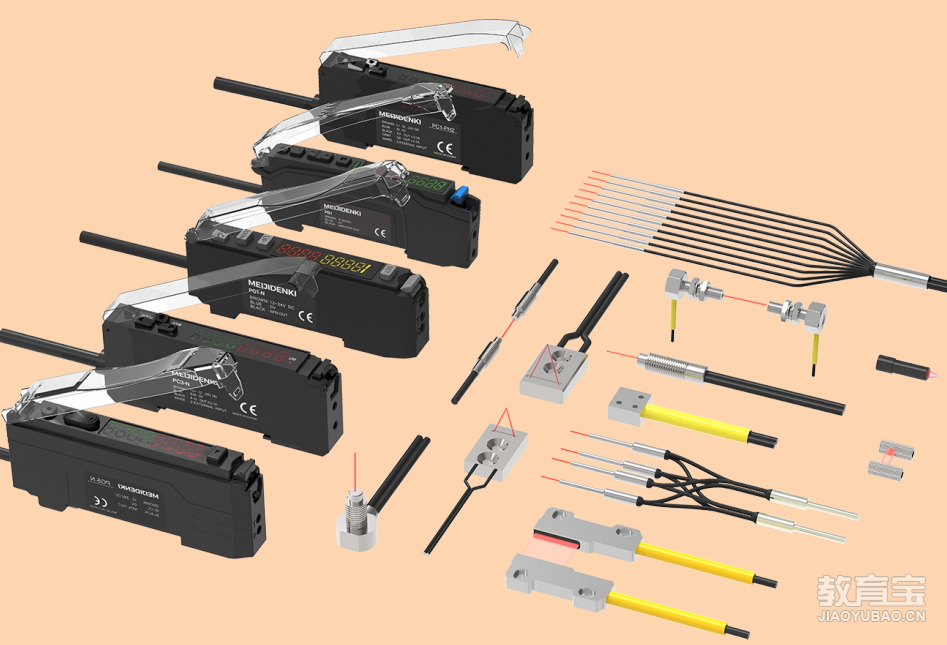

 六、光纤传感器光纤传感器也是通过光电信号来进行检测，与光电开关相比，它的价格比较贵，能够检测微小的物体，通常用于比较精密或者对安装位置比较严苛的场合，但是它不适合使用在运动的场合，因为光纤比较容易断。有反射式的，也有对射式的，反射的检测距离相对比较短，一般光纤头和放大器是分开的，两者搭配使用。

 七、微动开关微动开关也叫行程开关或者安全开关，是一种接触式传感器，用于设备之间的连接或者设备安全防护门状态的检测，有滚轮式的，也有插拔式的。

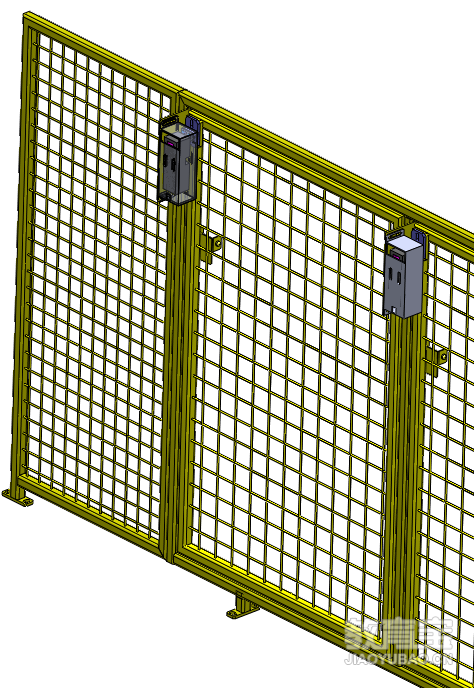

 比如防护栏的门上经常就安装插拔式的，用于检测护栏门是否关闭。

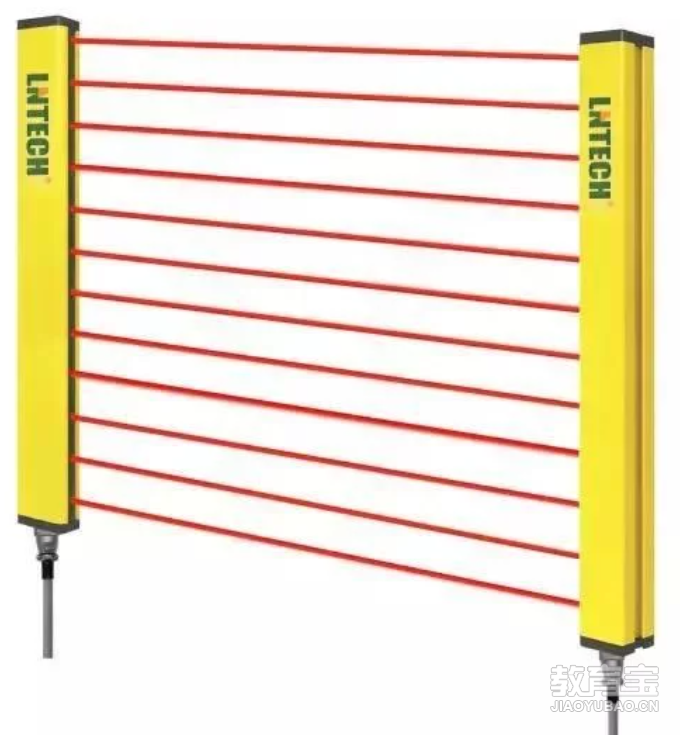

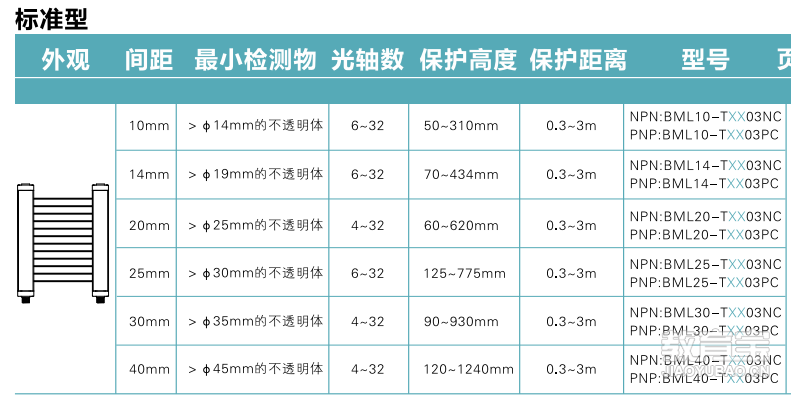

八、安全光栅安全光栅，也叫安全光幕，它是一种光电安全保护装置，主要是避免设备在运行过程中人员与设备接触发生事故。我们在选择安全光栅的时候，首先需要根据保护的对象来选择间距，比如要求手指不能进入时，间距要选小的，再来还需要确定它的保护高度和距离。

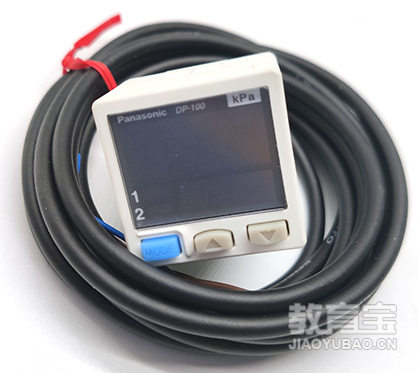

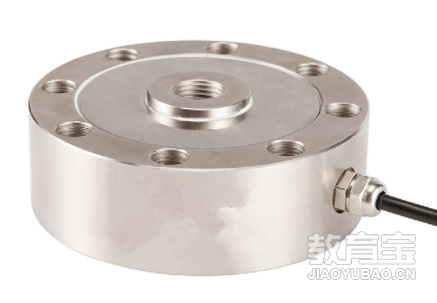

九、压力传感器压力传感器主要应用于，冲压、打磨等测压力，物流分拣测重量等

也有这种用于检测气压值的大小。比如真空吸料机构，需要搭配真空压力传感器来检测真空负压值的大小，从而判断吸盘有没吸取产品。
