后模滑块带滑块经典结构
作者：青华模具
来源：青华模具
发布日期：2022年11月14日
我们设计模具时偶尔会碰到倒扣里面还有倒扣，如下图所示，这种类...

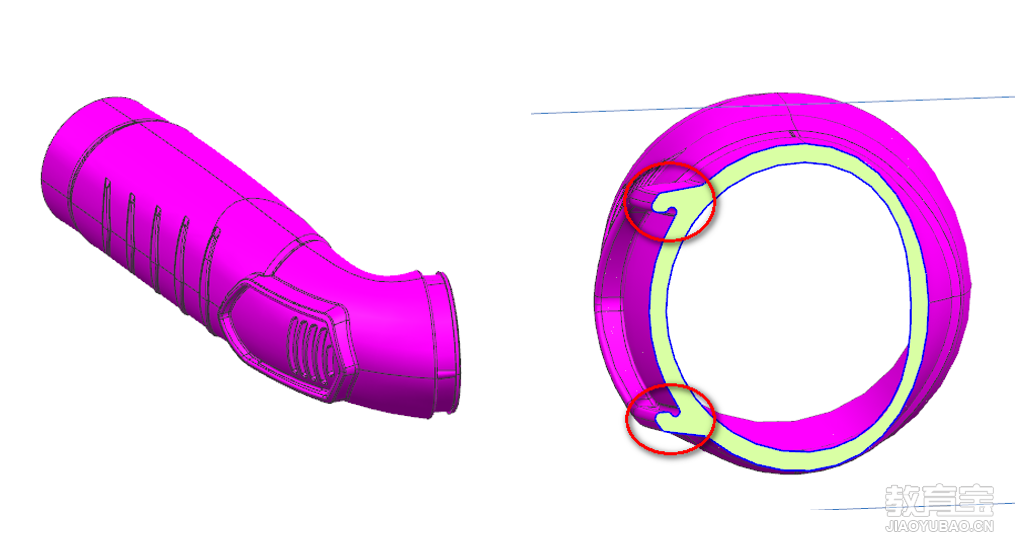

我们设计模具时偶尔会碰到倒扣里面还有倒扣，如下图所示，这种类型的倒扣，只能滑块里面出滑块才可以脱扣，我来给大家分享这种机构，希望对大家有提升：

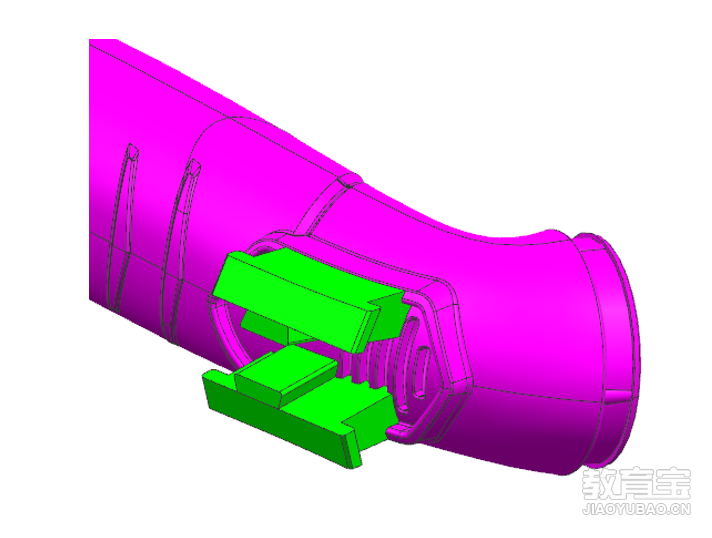

1.滑块设计思路：必须先将内侧的倒扣先脱离，再一起侧向抽芯，如图所示，绿色小滑块必须线往中间抽芯，脱离内扣：

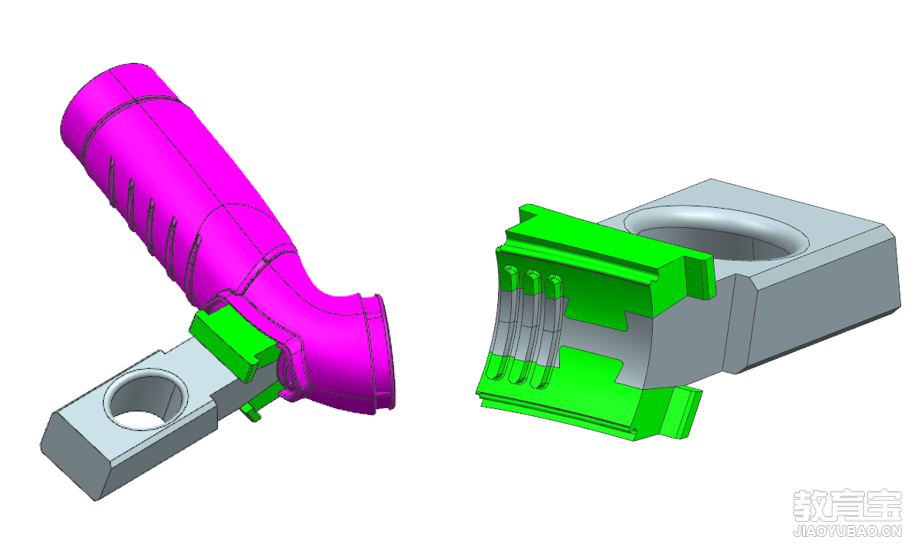

2.驱动绿色小滑块的力为灰色的驱动块，设计燕尾槽配合，靠斜导柱驱动，如图所示：

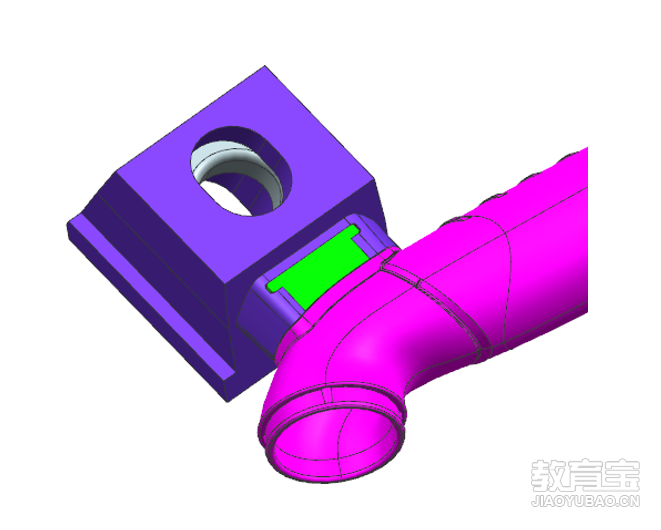

3.由于绿色小滑块必须先抽出扣位，大滑块先不能抽芯，所以必须做延迟机构，大滑块的斜导柱过孔设计为椭圆形，如图所示：

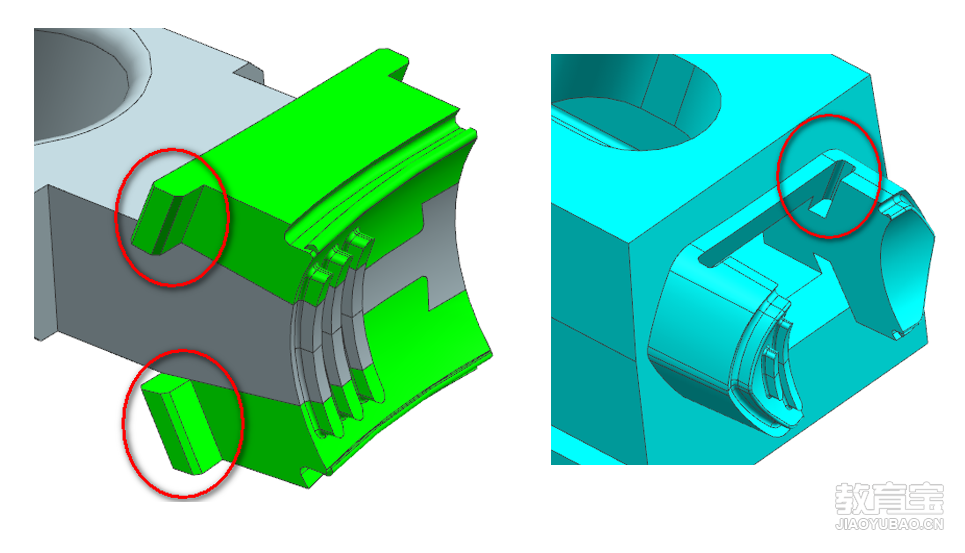

4.绿色小滑块必须设计限位装置，让其沿着脱扣的方向滑动，如图所示：
