骨位双边扣的斜顶设计思路
作者：青华模具
来源：青华模具
发布日期：2022年11月14日
在我们设计模具时，会碰到一根骨位两边都有倒扣，如下图所示，碰...

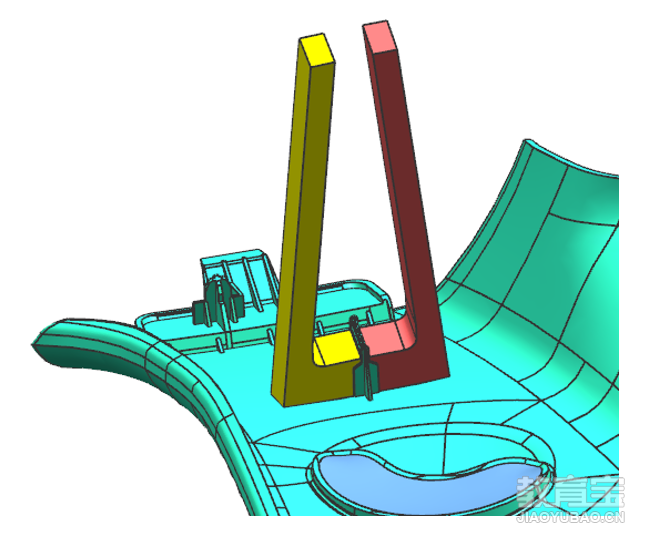

在我们设计模具时，会碰到一根骨位两边都有倒扣，如下图所示，碰到这种产品我 们如何设计斜顶？下面我来给大家讲解设计思路：

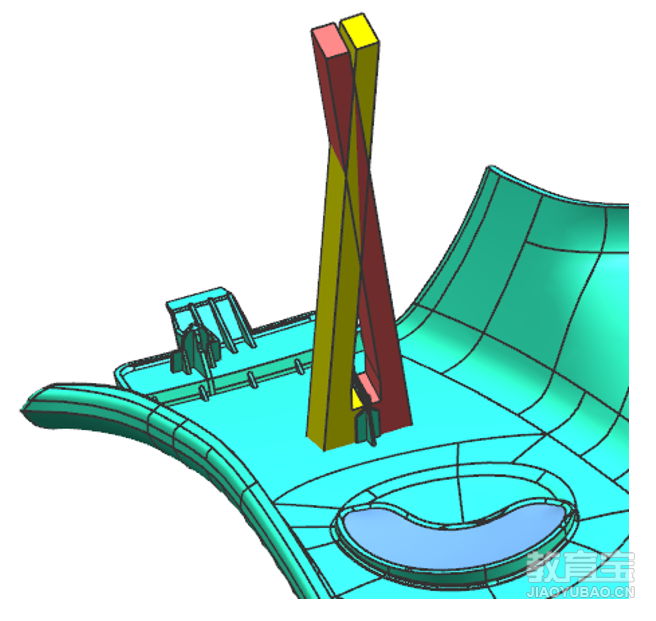

1.如果按正常的斜顶设计，两斜顶必然会相互干涉，斜顶座无法设计，如图所示：

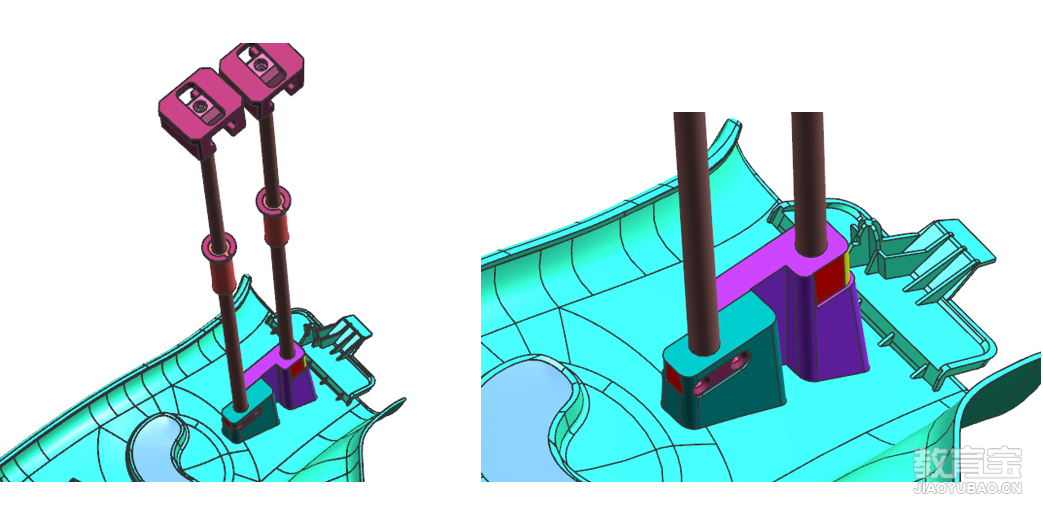

2.解决方法是将斜顶挂台做长且倒R角增加斜顶强度，斜顶杆做短，斜顶座做高 B板做让位，顶出时斜顶座可深入B板，如图所示：

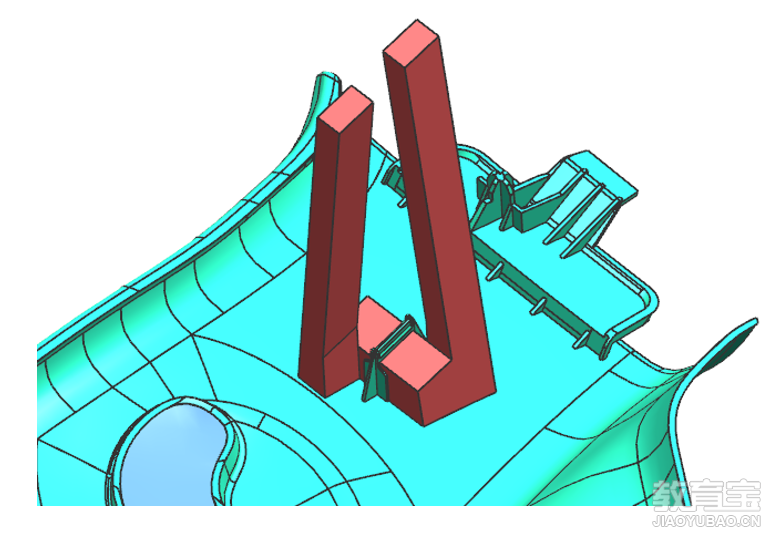

3.方法2：两斜顶可相互错位，做异形斜顶，斜顶杆之间错开，便于设计斜顶座 如图所示：

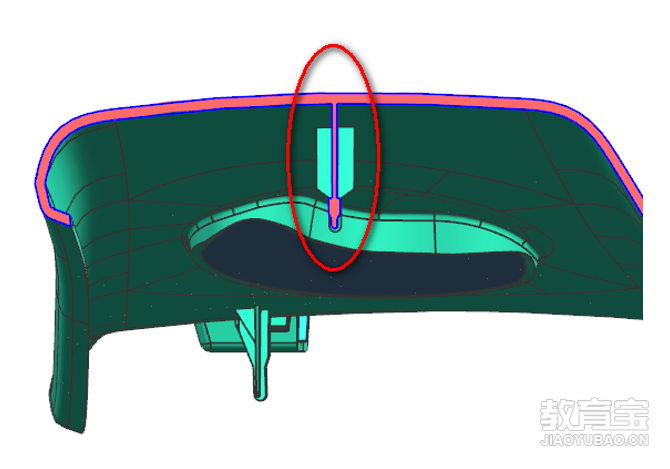

4.也可设计圆杆类斜顶，但斜顶头必须错开，如图所示：
