经典油缸抽芯案例剖析
作者：青华模具
来源：青华模具
发布日期：2022年11月16日
塑胶模具一般情况下产品的外扣做滑块，当倒扣的行程比较长时就用...

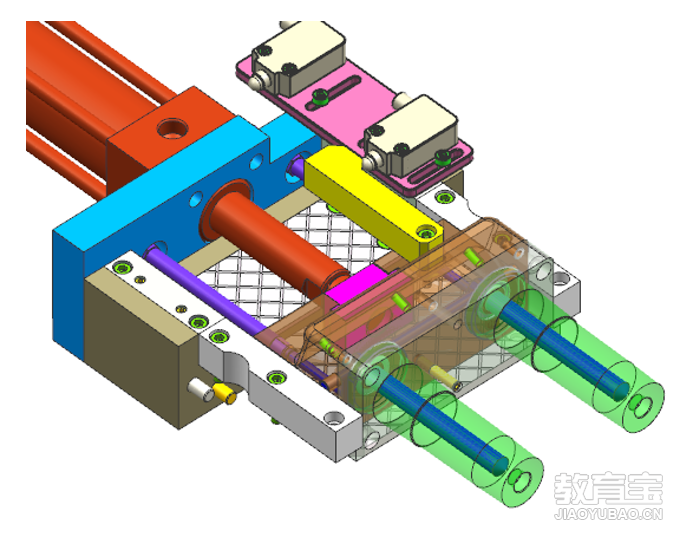

塑胶模具一般情况下产品的外扣做滑块，当倒扣的行程比较长时就用油缸带动滑块抽芯，今天给大家分享一套经典的油缸抽芯机构案例，希望能对大家有提升：

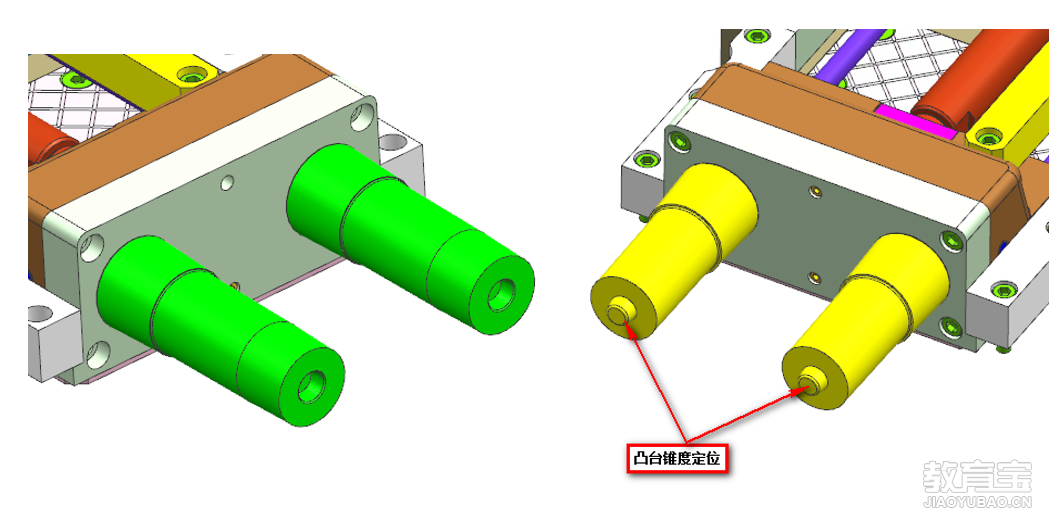

2. 滑块镶件对碰，为了防止错位，保证同心度，滑块镶件之间做锥度定位，如图所示：
3.滑块镶件比较大，所以必须要设计运水进行冷却，*好的方式就是通一个水井，注意滑块镶件必须做定位，防止镶件旋转，如图所示：

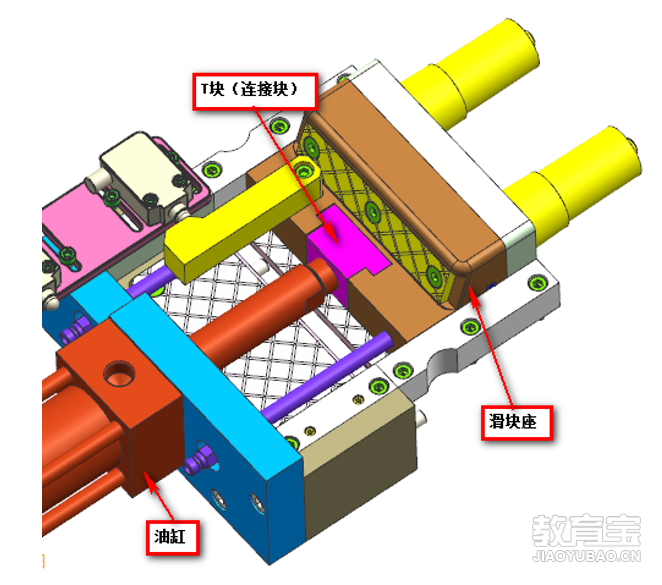

4. 滑块座设计成带拖类滑块，便于与油缸连接，一般情况下，油缸头部锁一个T块，T块卡在滑块座的拖上，如图所示：

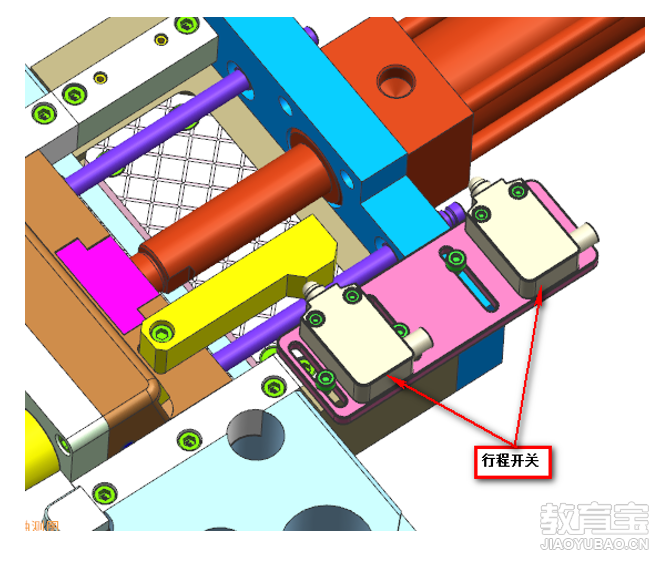

6. 油缸的行程控制可安装行程开关，也可直接设计限位块（根据客户需求），如图所示：

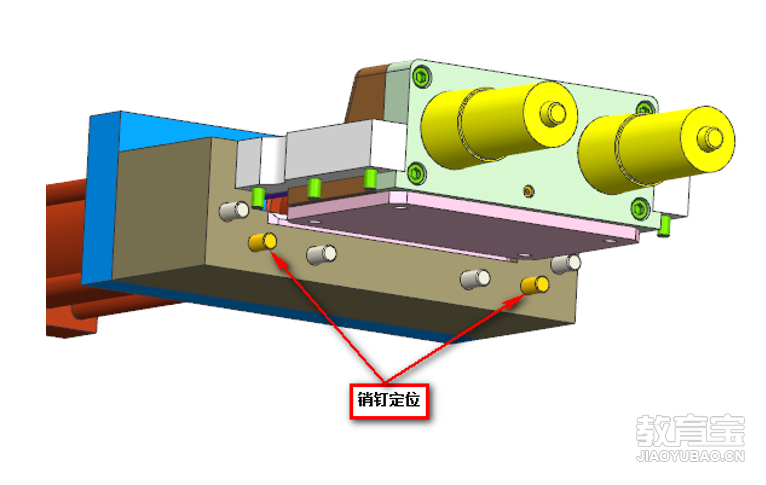

7. 油缸的安装要注意必须设计定位装置，油缸固定块可设计冬菇头定位或者直接打销钉定位，如图所示：

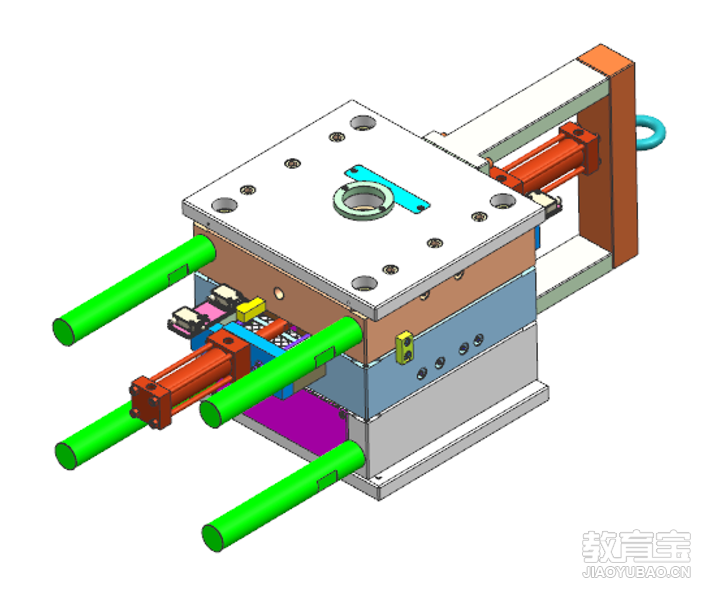

8. 地侧有油缸抽芯机构时必须要增加模脚，防止撞坏油缸，如图所示：
