如何设计侧边进胶口？
作者：青华模具
来源：青华模具
发布日期：2023年09月12日
侧边进胶口是最常用的胶口类型之一， 这种进胶方式加工方便，进...
侧边进胶口是最常用的胶口类型之一， 这种进胶方式加工方便，进胶顺畅，下面与大家分享如何设计侧边进胶口。
解决方法： 1、点击菜单【开始】—【所有应用模块】—【注塑模向导】—【注塑模工具】，利用流道做包块，胶口切面尺寸调制2mm x 0.8mm，得到的结果如下图所示：

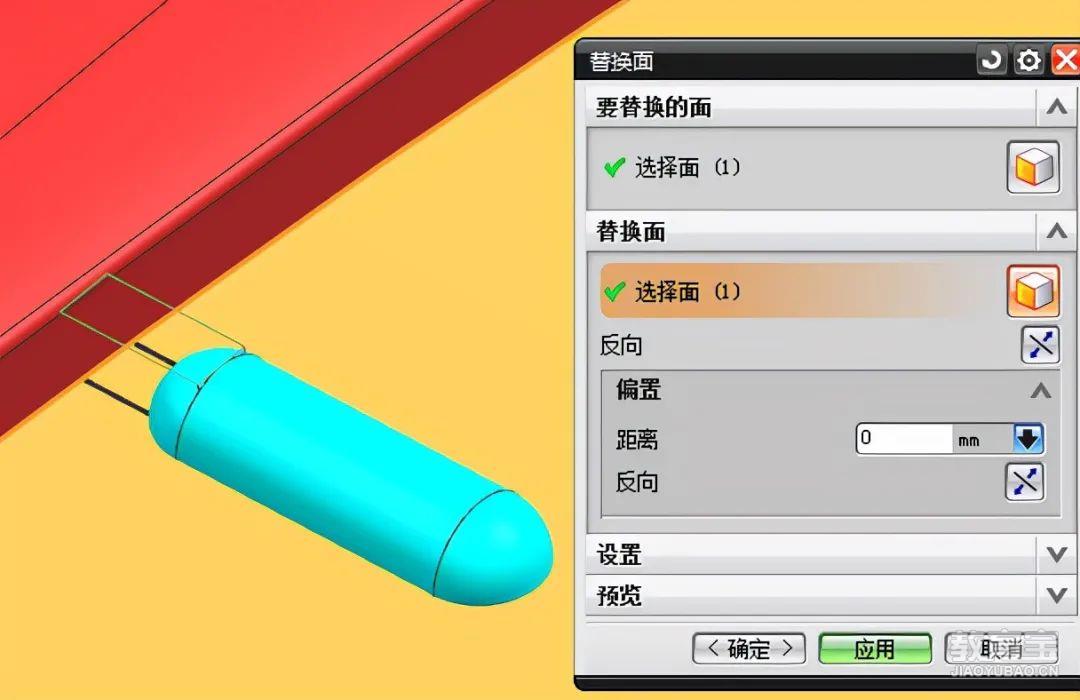

2、点击菜单【插入】—【同步建模】—【替换面】，把包块顶部面替平分型面，如下图所示：
3、点击菜单【插入】—【细节特征】—【拔模】，胶口位置往流道方向拔模，【角度】设置为12，如下图所示：
4、点击菜单【插入】—【组合】—【求和】，把胶口和流道求和，如下图所示：
5、点击菜单【插入】—【设计特征】—【拉伸】，拉伸胶口多出来的台阶，再与流道求差，得出我们的胶口形状，如下图所示：
6、点击菜单【插入】—【细节特征】—【边倒圆】，优化进胶位置，如下图所示：
7、点击菜单【插入】—【同步建模】—【替换面】，继续优化进胶位置，至此，侧边进胶口设计就完成了，如下图所示：
