后模内抽机构的设计要点有哪些？
作者：青华模具
来源：青华模具
发布日期：2023年09月12日
当产品后模部分有内扣时，模具上需要设计斜顶机构或者内抽机构方...
当产品后模部分有内扣时，模具上需要设计斜顶机构或者内抽机构方可出模，但内抽机构相对而言比较复杂。那么，后模内抽机构有哪些设计要点呢？ 解决方法： 1、内滑块设计位置并不是很宽，设计时要避免滑块抽芯时与后模干涉而导致机构无法运动，S行程≧内滑块行程X+2mm，如下图所示：

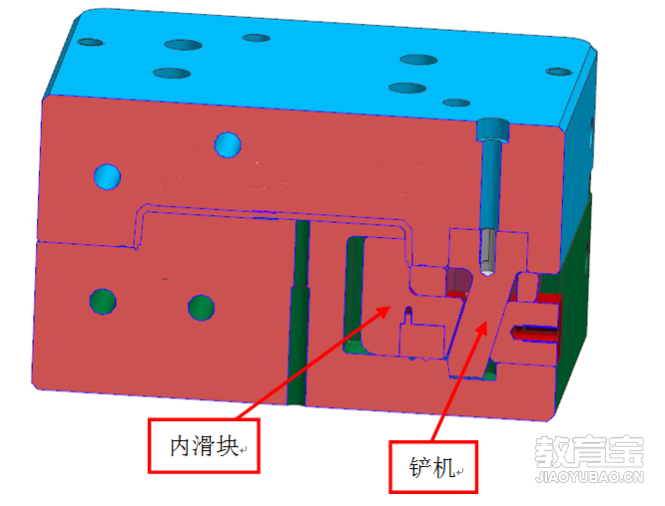

2、驱动内滑块是靠前模上的铲机带动滑块抽芯，铲机锁在前模上，A板与B板打开，方可驱动内滑块向内抽芯，如下图所示：
3、内滑块设计限位行程且加行位扣辅助抽芯，防止内滑块没合模就回位，如下图所示：
4、因为铲机是锁在前模上，所以后模滑块压板必须开槽且避空，保证铲机上下运动不干涉，如下图所示：
