如何设计吊模板上的吊模孔？
作者：青华模具
来源：青华模具
发布日期：2023年09月12日
吊模板上的吊环孔位置是模具的质心，设计吊环孔必须先找到模具的...
吊模板上的吊环孔位置是模具的质心，设计吊环孔必须先找到模具的质心，吊模孔的大小是根据模具的重量选取的，接下来与大家分享如何设计吊模板上的吊模孔？
解决方法： 1、将运水假体、产品隐藏起来，点击菜单【编辑】—【特征】—【实体密度】—【体】—【选择对象】，用鼠标左键框选整套模胚，设置模具的密度，铁的密度一般为7.8克/厘米，如下图所示：
2、点击菜单【分析】—【测量体】，用鼠标左键框选整套模胚，勾选【显示信息窗口】，可以称出整套模胚的重量约为203kg，模胚质心：X: 0.206882180，Y: 2.574289347，Z:-38.257130，如下图所示：
3、通过上面的模具重量可以看出，选择吊环的大小要满足横向起吊、垂直起吊两个方向的负荷，如下图所示：

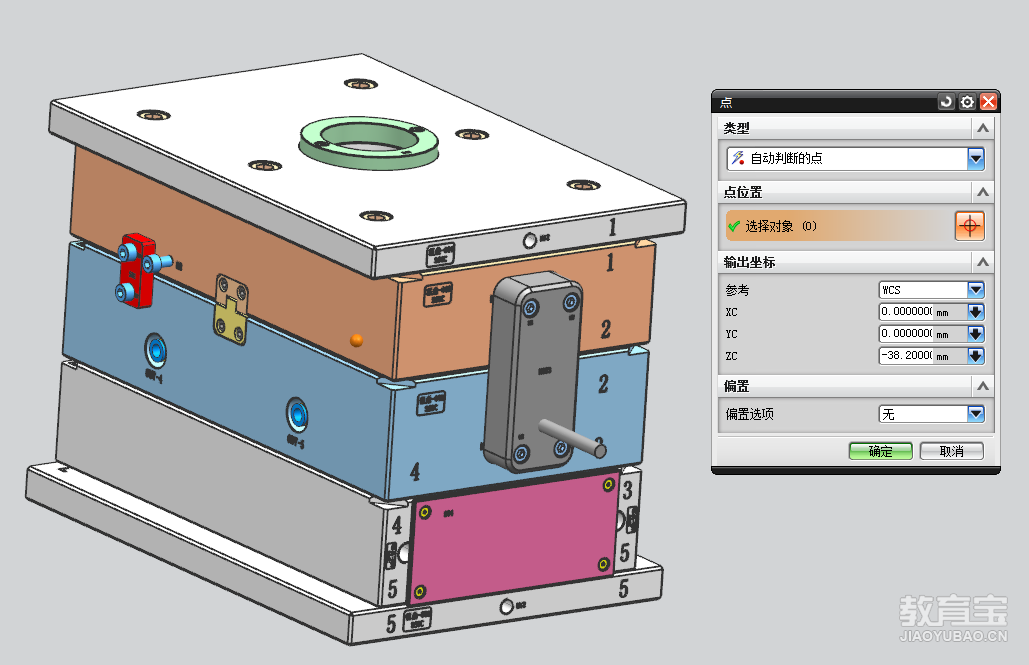

4、点击菜单【插入】—【设计特征】—【圆柱体】，【指定矢量】为-Y轴，位置点在【ZC】输入-38.2mm，【XC】上的质心偏移量较小，只有0.20mm，可忽略不计，为此，需要创建圆柱体，如下图所示：
5、点击【插入】—【组合】—【求差】，目标体选择吊模块，刀具体选择圆柱体，如下图所示：
6、点击菜单【燕秀UG模具】—【模胚及相关】—【螺丝】创建【M16】的牙孔，点击【单个】—【点选】，完成计吊模板上吊模孔的设计，如下图所示：
