如何设计大水口流道冷料井 ?
作者：青华模具
来源：青华模具
发布日期：2023年09月12日
做冷料井的目的是为了储存*先射出炮筒的部分不稳定塑胶，这些塑...

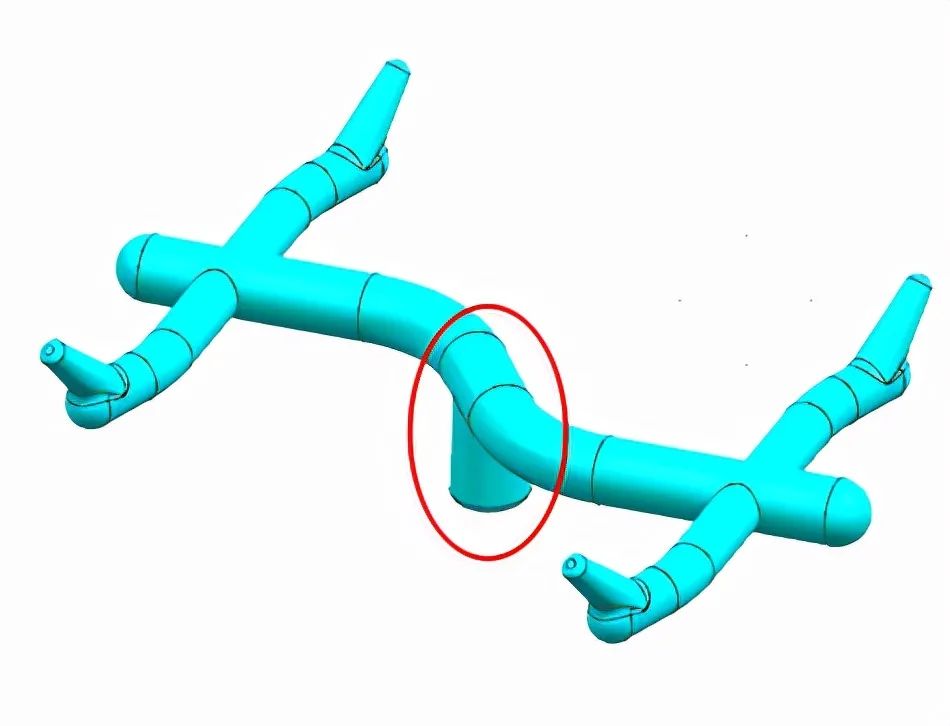

做冷料井的目的是为了储存*先射出炮筒的部分不稳定塑胶，这些塑胶流动性会发生变化，不适合作为产品的成型塑胶。那么，如何设计大水口流道冷料井呢？

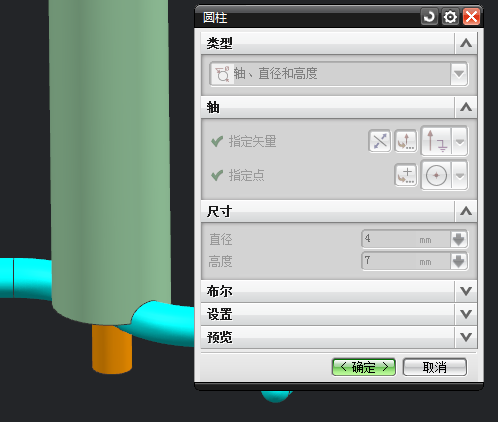

解决方法： 1、点击菜单【插入】—【设计特征】—【圆柱】，选中分型面侧浇口圆心，然后输入数据，直径跟主分流道一样大，高度为主分流道直径的1.5-2倍，创建出圆柱体，如下图所示：
2、点击菜单【插入】—【细节特征】—【拔模】，冷料井拔模角度设置为3，设计冷料井倒扣，如下图所示：

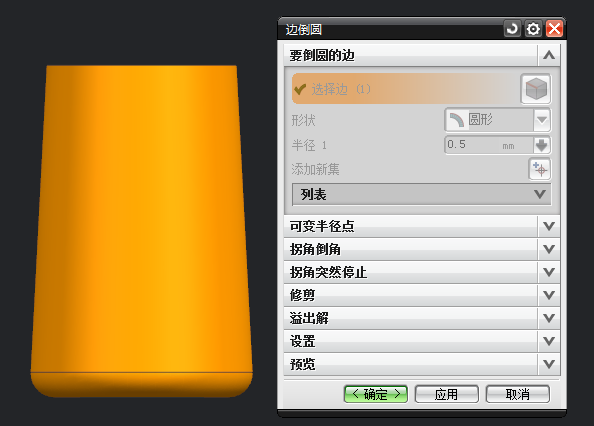

3、点击菜单【插入】—【细节特征】—【边倒圆】，优化冷料井，底部需要倒0.5mm圆角，如下图所示：

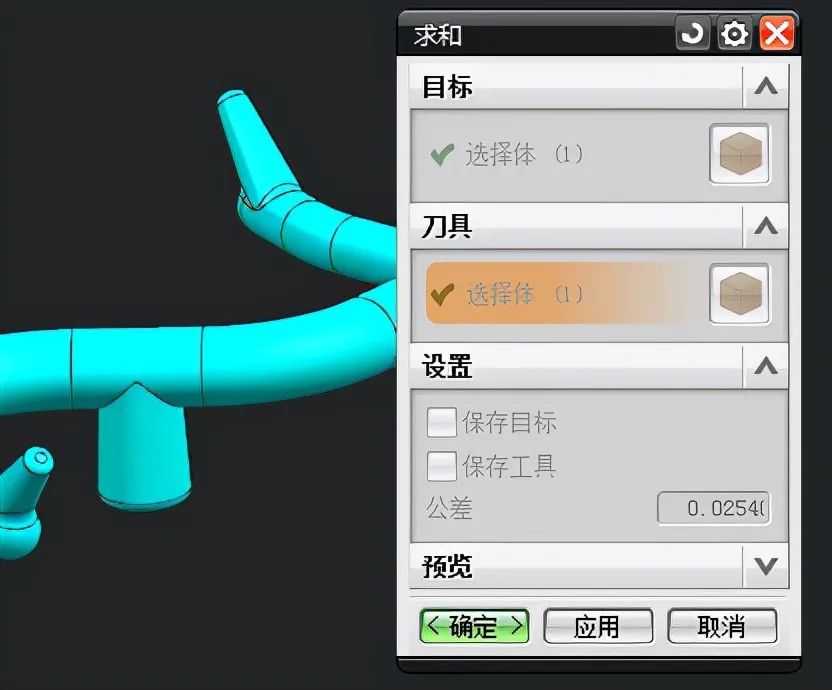

4、点击菜单【插入】—【组合】—【求和】，全部显示冷料井与流道，再把冷料井与流道求和。至此，流道冷料井设计完成，如下图所示：
