如何设计无线蓝牙耳机外壳模具?

作者:青华模具 来源:青华模具
发布日期:2023年09月16日

无线蓝牙耳机目前在市场上深受大众的喜爱,卖得非常火爆。无线蓝...

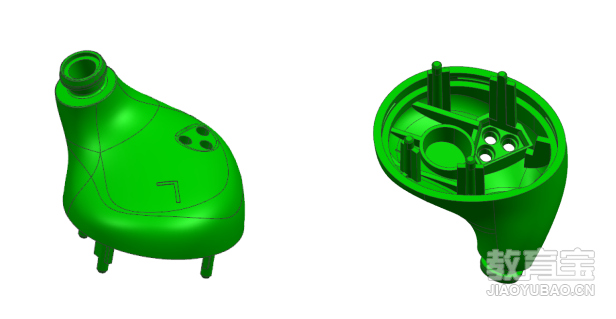

无线蓝牙耳机目前在市场上深受大众的喜爱,卖得非常火爆。无线蓝牙耳机产品小、结构多,而且要求精度高,设计有一定的难度。那么,无线蓝牙耳机外壳模具如何设计?

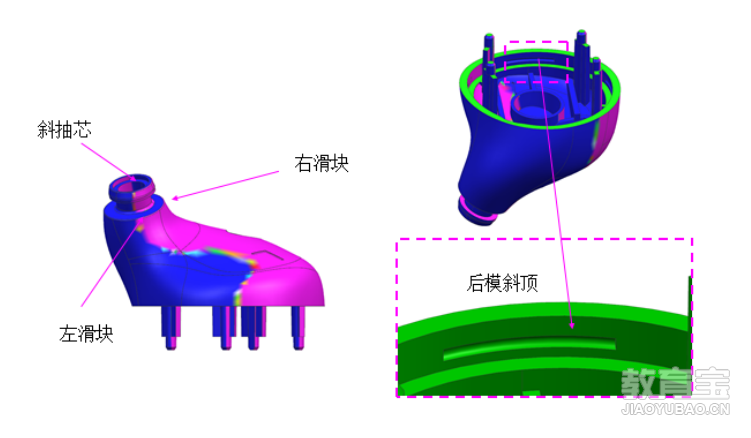

解决方法: 1、通过斜率分析可以看到,产品左右两个方向都存在倒扣,倒扣胶位都出在前模。蓝牙耳机外观要求严格,左右两侧滑块都要设计成前模隧道滑块;产品顶部有一处斜孔,考虑模具空间有限,此处针应该设计成前模斜抽的形式,设计前模抽针要注意针的安装与固定;在产品内部还存在一处倒扣,产品内部倒扣考虑设计成斜顶形式,如下图所示:

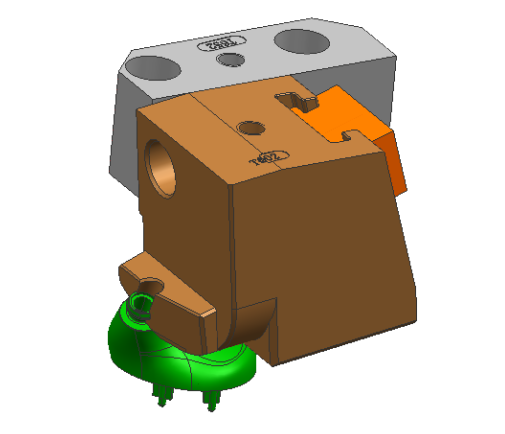

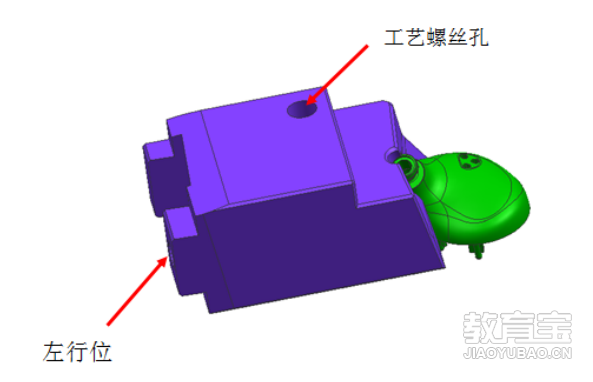

2、由于产品口部倒扣成圆形,左右两边的行位采用哈夫行位对包的形式,设计哈夫行位时要注意,蓝牙耳机模具精度要求高,产品外观要求严格,包这种滑块要设计工艺螺丝孔,其主要目的是将滑块锁紧在前模,便于省夹线,结构如下图所示:
3、蓝牙耳机右边的倒扣带有一定的斜度,行位的出模方向要设计成与产品倒扣方向一致;由于受空间的限制,行位的T脚只压一边,设计斜滑块时要注意,产品要求高,斜行位也要设计工艺螺丝,便于锁紧滑块省夹线,行位的驱动方式用T型槽驱动,结构如下图所示:
4、蓝牙耳机产品顶部有一处斜孔,为了保证斜滑块的强度,滑块后面部分设计成方形,利用T型槽连接在行位座子上面,前模抽芯的动力来源主要是注塑机的开模力或者弹簧,由于受空间的限制,滑块的限位设计在一个小T块上面,设计这种抽芯要注意,滑块抽芯完行程以后至少还要有三分之一留在行位座里面,方便合模,保证结构合模不会产生危险。结构图下图所示:

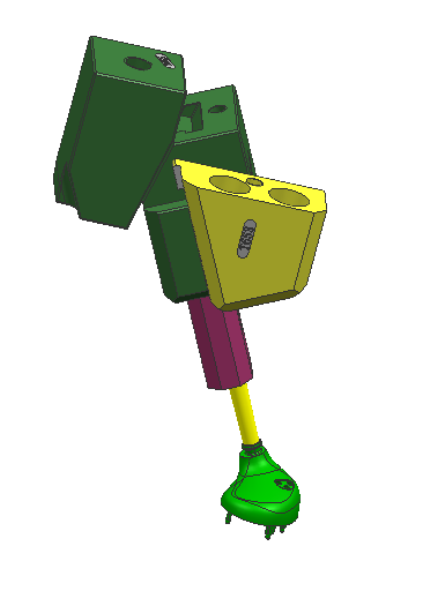

5、蓝牙耳机运动原理:当模具开模时,利用注塑机的开模力,前模抽芯首先完成,同时前模的斜滑块也同时完成抽芯的动作,接着前模斜滑块也完成抽芯,由于前模大斜滑块固定在大滑块座上面,开模到一定程度后,跟着大滑块一起运动,最后A板与B板就开模,顶出产品。前模整体的耳机结构如下图所示:
