如何在滑块上设计耐磨块？
作者：青华模具
来源：青华模具
发布日期：2023年09月16日

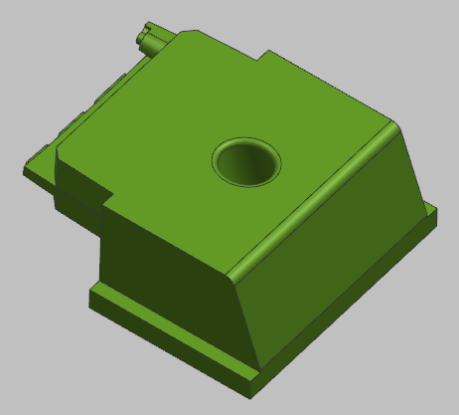

滑块与铲机斜面接触，经常产生摩擦。为了方便钳工配模，保证模具...
滑块与铲机斜面接触，经常产生摩擦。为了方便钳工配模，保证模具寿命，需要在滑块斜面或者铲机斜面上设计耐磨块。那么，如何在滑块上设计耐磨块？

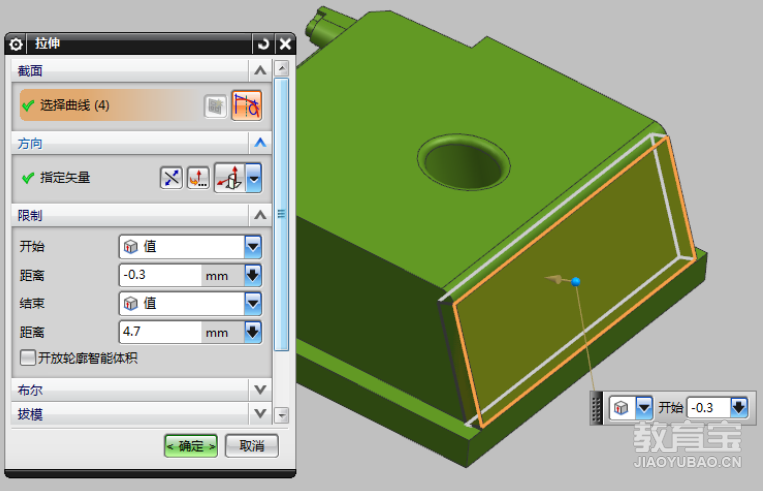

解决方法： 1、点击【插入】—【设计特征】—【拉伸】—【方向】—【指定矢量】选择自动判断，鼠标左键双击滑块斜面，然后，在【限制】—【开始值】—【距离】输入-0.3（耐磨块一般突出0.3-0.5mm），在【结束值】—【距离】输入4.7（耐磨块厚度一般为5-8mm），点击【确定】，如下图所示：

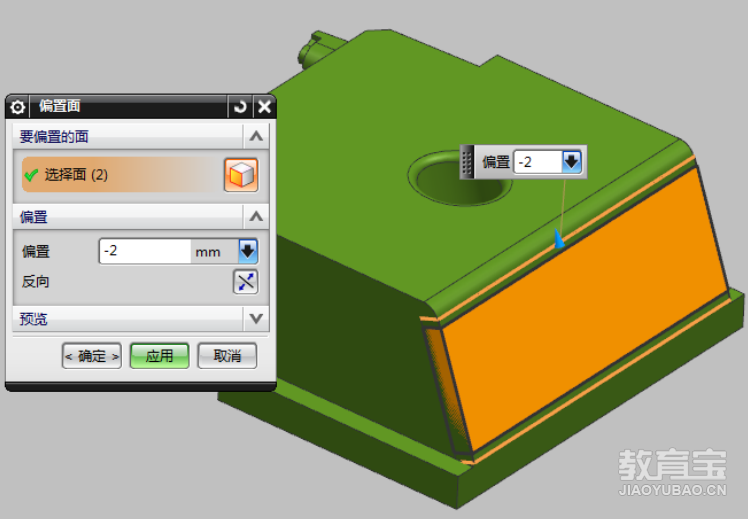

2、点击【插入】—【偏置/缩放】—【偏置面】—【要偏置的面】—【选择面】选择耐磨块上下两个面，【偏置】输入-2，点击【确定】，如下图所示：

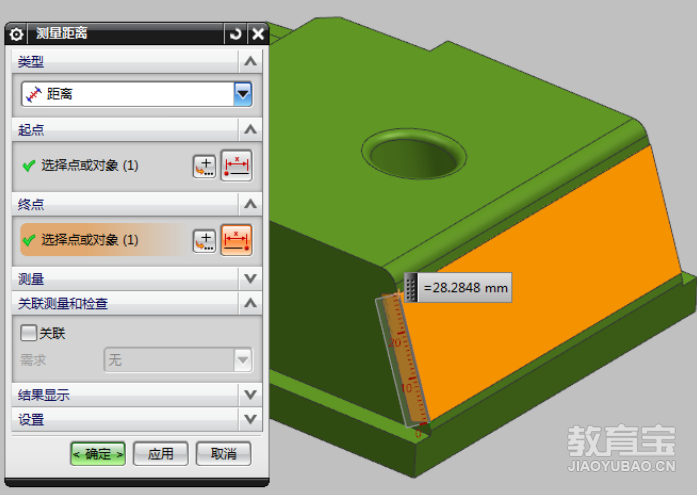

3、点击【分析】—【测量距离】，选择耐磨块上下两个点，测量出耐磨块大致宽度，便于下一步取整，如下图所示：

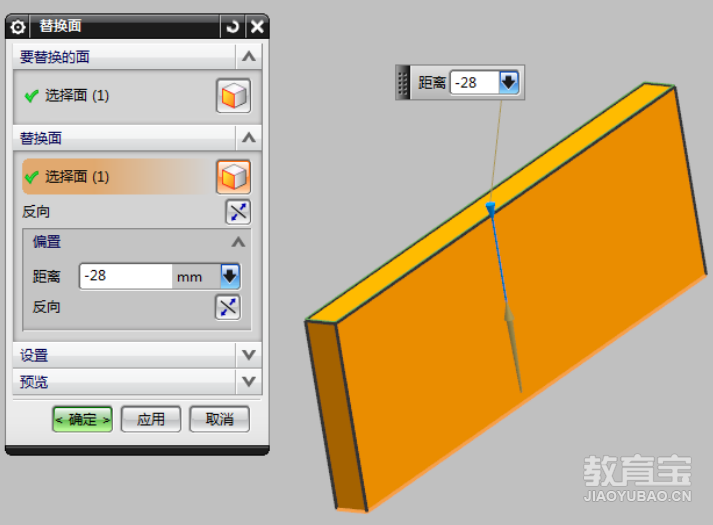

4、点击【插入】—【同步建模】—【替换面】—【要替换的面】—【选择面】分别选择上下两个面，【偏置】—【距离】输入-28，点击【确定】，如下图所示：

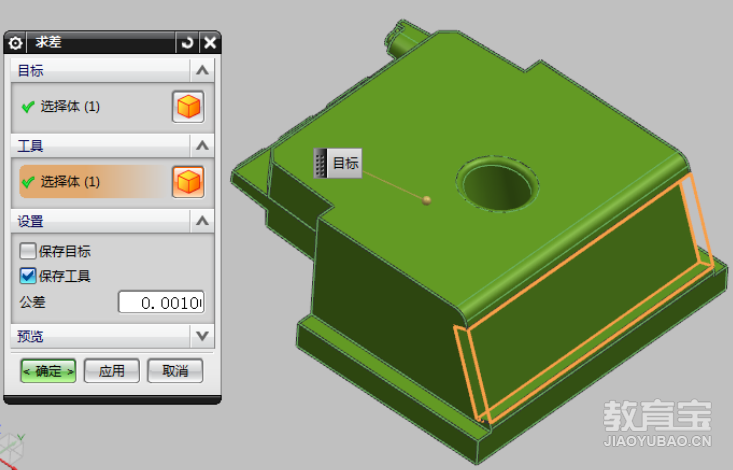

5、点击【插入】—【组合】—【求差】，【目标】—【选择体】选择滑块，【工具】—【选择体】选择耐磨块，【设置】勾选【保存工具】，点击【确定】，如下图所示：

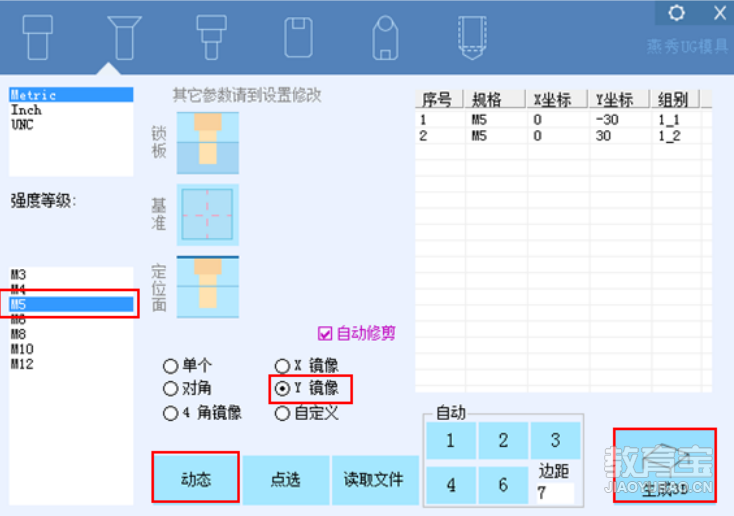

6、点击【燕秀UG模具】—【模胚及相关】—【螺丝】，选择平头螺丝，螺丝规格选择M5或者M6,点选Y镜像，然后点击【动态】，选择耐磨块斜面，鼠标移动确定好螺丝放置位置，最后点击【生成3D】，完成滑块上耐磨块的设计，如下图所示：
声明：本文所用视频、图片、文字如涉及作品版 权问题，请第一时间告知，我们将立即删除内容！ ☞☞ 拒绝混日子就来青华学习吧！
