如何设计电子类产品喇叭孔模具？
作者：青华模具
来源：青华模具
发布日期：2023年09月16日

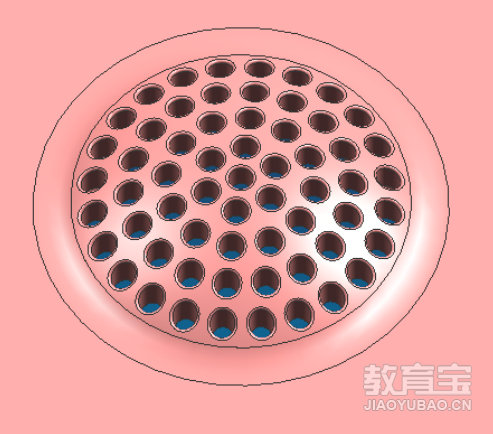

电子类产品喇叭孔主要作用是透声，孔与孔之间非常密集，如果设计...
电子类产品喇叭孔主要作用是透声，孔与孔之间非常密集，如果设计不好很容易沾模， 那么，电子类产品喇叭孔模具该如何设计呢？

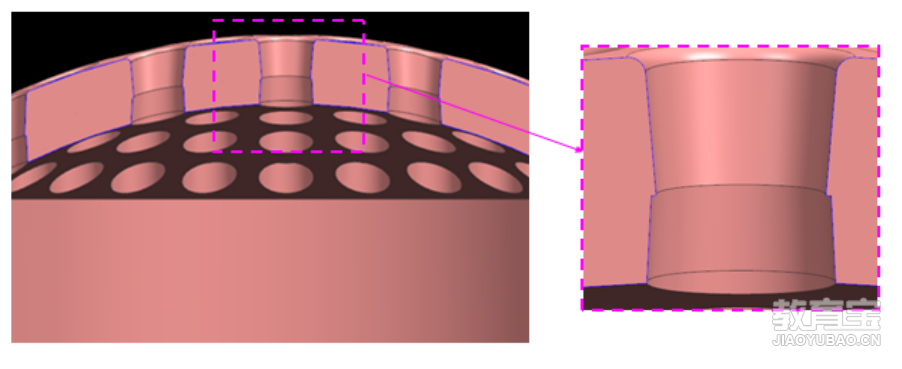

解决方法： 1、对于此类喇叭孔的产品一般采取前后模一半各做碰穿，即不影响成品的外观又不至于粘前模，如下图所示：

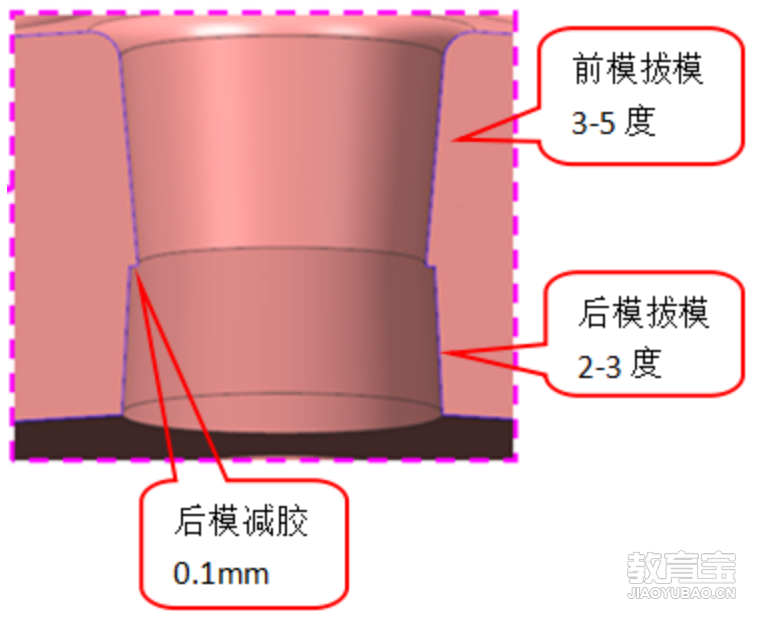

2、设计时要注意，后模减胶拔模2-3度﹐前模减胶拔模3-5度，然后后模要单边再减胶偏大0.1mm，防止前后模加工错位，导致产品产生断差和毛边，影响产品外观，如下图所示：
