油缸齿条+齿轮圆弧抽芯机构设计要点有哪些？-东莞青华模具培训-教育宝

油缸齿条+齿轮圆弧抽芯机构是圆弧抽芯机构的常见类型之一，在模具设计中常常会用到，那么，这种类型机构的设计要点主要有哪些？

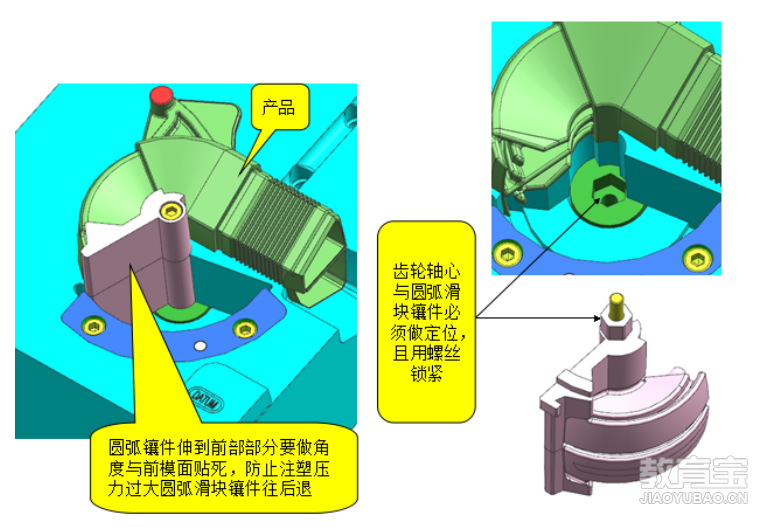

解决方法： 1、圆弧镶件伸到前模部分要做角度与前模面贴紧，防止注塑压力过大时圆弧滑块镶件往后退，齿轮轴心与圆弧滑块镶件必须做定位，且用螺丝锁紧，如下图所示：

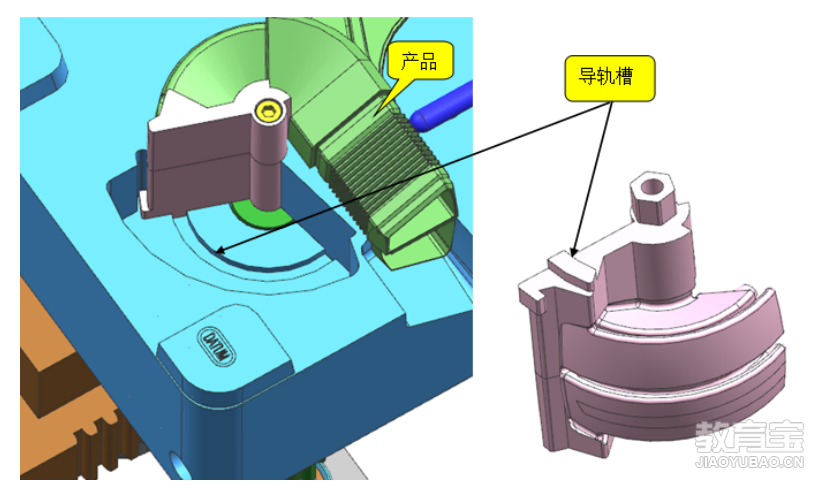

2、因为空间有限，只能单边做压板压住，另一边没有定位，底部需做导轨槽，如下图所示：

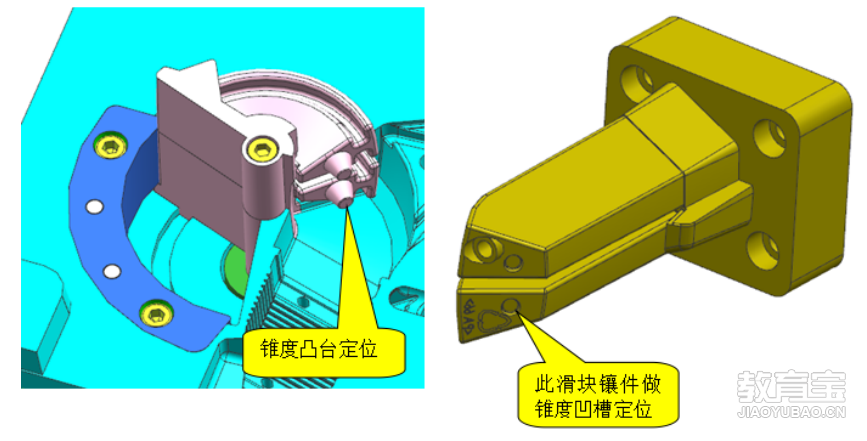

3、圆弧滑块与另一个滑块镶件碰穿，需要做锥度凸台定位，如下图所示：

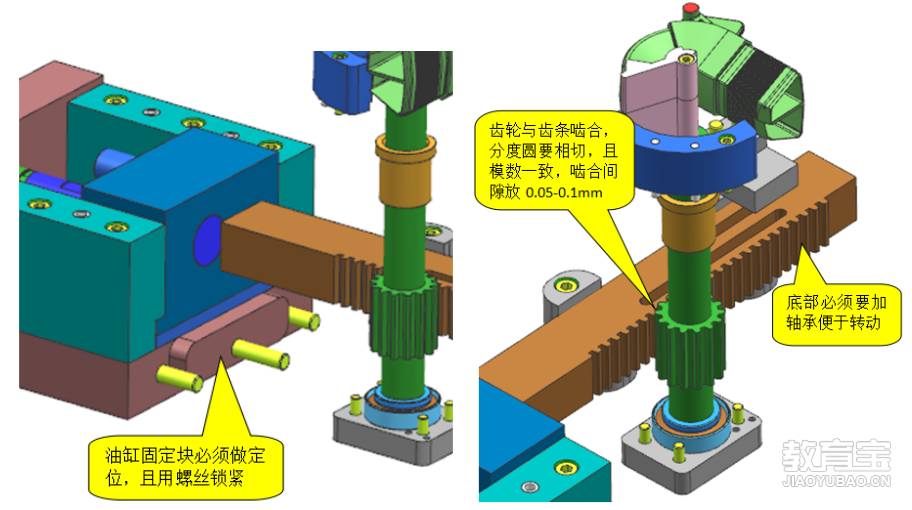

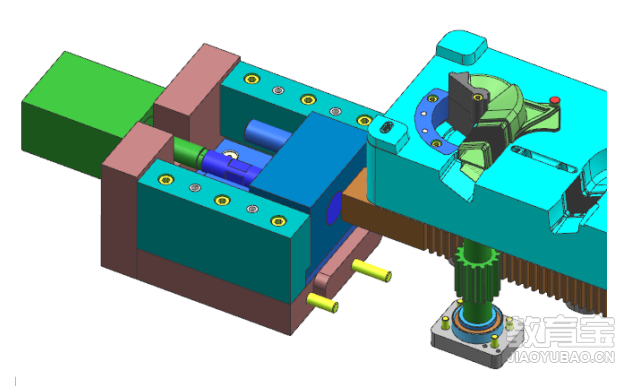

4、齿轮与齿条啮合，分度圆要相切，且模数一致，啮合间隙放0.05-0.1mm，底部必须要加轴承以便于转动，齿条牙数比行程多几个牙，不能刚好够行程，油缸固定块必须做定位，且用螺丝锁紧，如下图所示：
