前模斜顶的设计要点有哪些？
作者：青华模具
来源：青华模具
发布日期：2023年09月16日
当产品前模部分有倒扣的时候，必须设计前模滑块或者前模斜顶抽芯...
当产品前模部分有倒扣的时候，必须设计前模滑块或者前模斜顶抽芯，那么，设计前模斜顶机构要注意哪些要点？

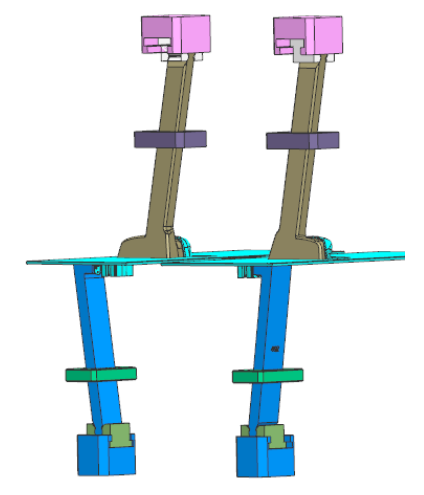

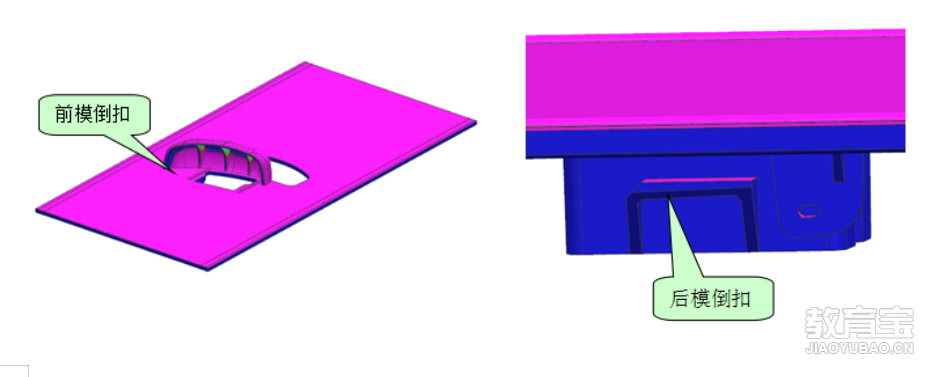

解决方法： 1、通过斜率分析可以看到，在产品前模处存在一处倒扣，在产品后模处也存在一处倒扣，前模倒扣处理方式一般用前模斜顶，后模倒扣处理方式一般用斜顶。设计前模斜顶要注意，前模斜顶的倒扣行程比后模斜顶的倒扣行程设计要小一点，因为模具开模时，产品是往下掉的，而前模斜顶跟后模斜顶的角度范围3-12度，如下图所示：

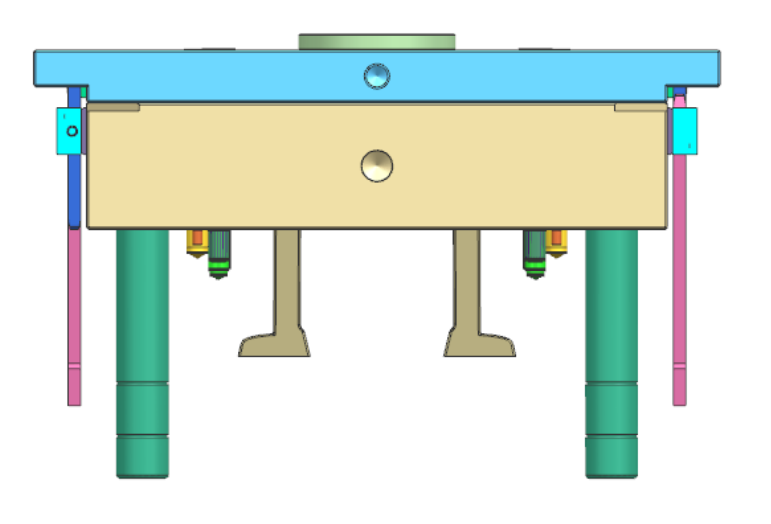

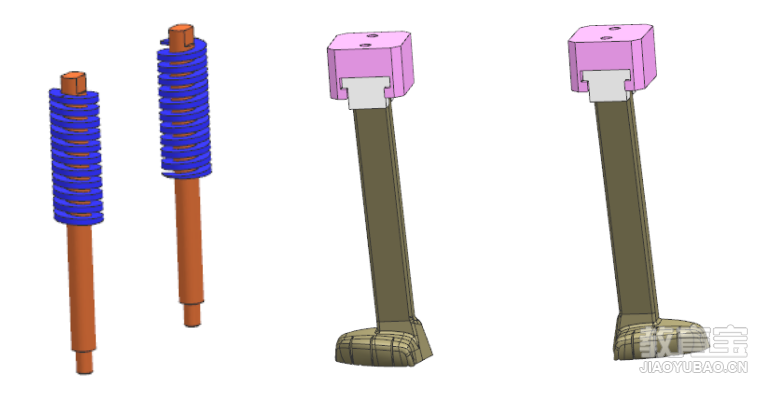

2、机构的动力来源：后模斜顶的动力来源是注塑机的顶棍力，而前模斜顶的动力来源主要是弹簧，有时也用机械扣机或者尼龙胶塞，如下图所示：

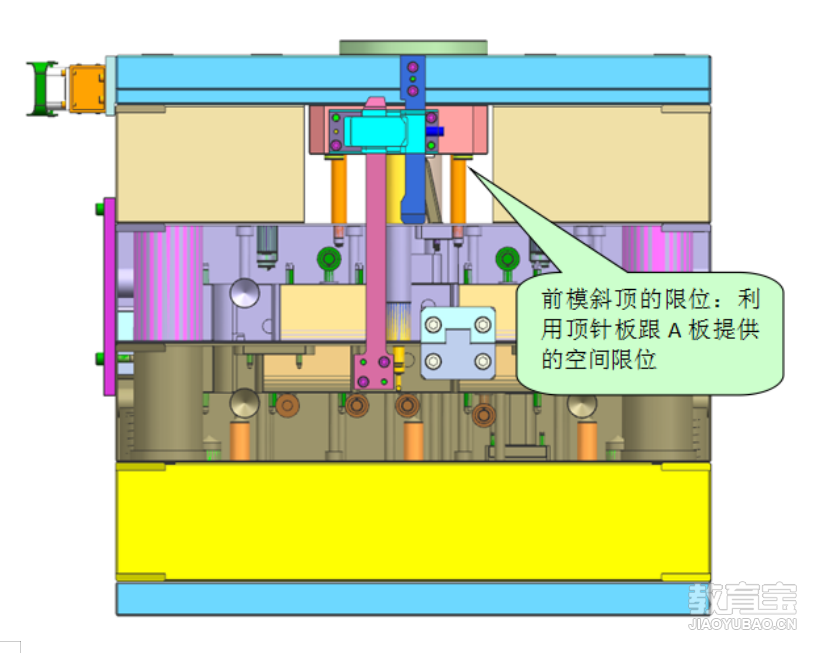

3、前模斜顶跟后模斜顶一样，后模斜顶是利用顶针板与B板提供的空间进行限位，大家可以想象前模斜顶的限位方式也是跟后模斜顶一样，利用顶针板跟A板提供的空间进行限位，如下图所示：

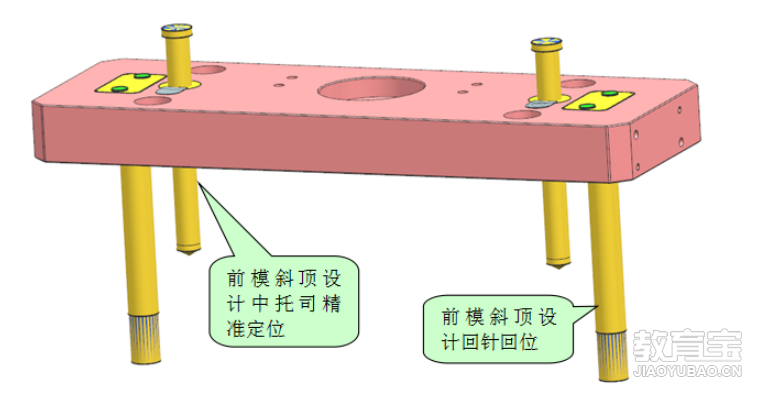

4、前模斜顶跟后模斜顶一样，后模斜顶靠A板强制将回针压回位，而前模斜顶跟后模斜顶一样，也要设计回针，让B板顶面或者模仁分型面将回针压回位；为了导向精准，顶针板上还设计中托司，如下图所示：
5、材料及工艺：前模斜顶跟后模斜顶一样，斜顶一般用H13、1.2344等钢材，斜顶都需要热处理，热处理硬度（48-52）HRC，目的是让斜顶加硬。至此，前模斜顶的设计要点分享完成，如下图所示：
