如何设计滑块里面出斜滑块机构？
作者：青华模具
来源：青华模具
发布日期：2023年09月16日
做模具设计时，经常会碰到一些结构复杂的产品在同一个方向出现不...

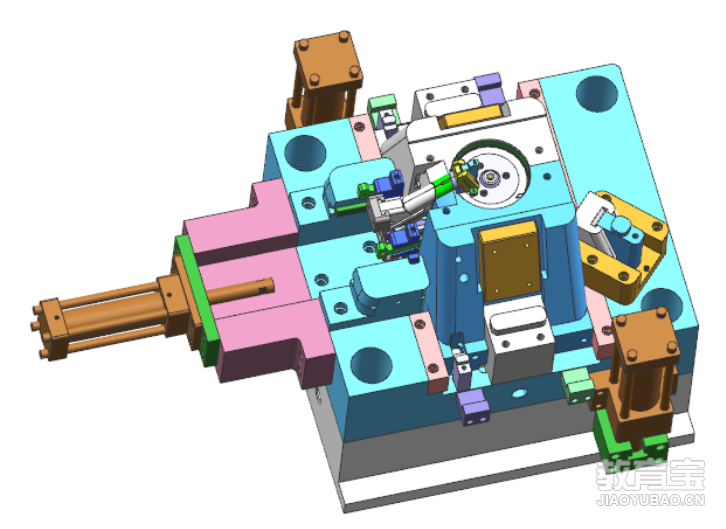

做模具设计时，经常会碰到一些结构复杂的产品在同一个方向出现不同方向的倒扣，此时在模具中就得设计滑块里面出滑块机构，下面以下图产品为例，与大家分享如何设计滑块里面出斜滑块机构。

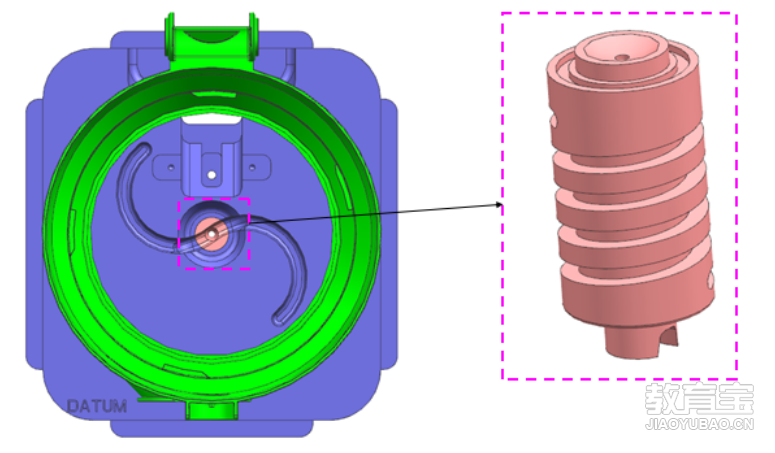

解决方法： 1、产品进胶方式：产品进胶方式有很多种，有搭底进胶、潜水进胶、直接浇口、牛角进胶、侧进胶、点进胶等，本文案例中的产品外观要求严格，效率要求高，客户要求采用一点开放式热流道转冷流道进胶，由于唧嘴的温度很高，需要单独设计螺旋运水，如下图所示：

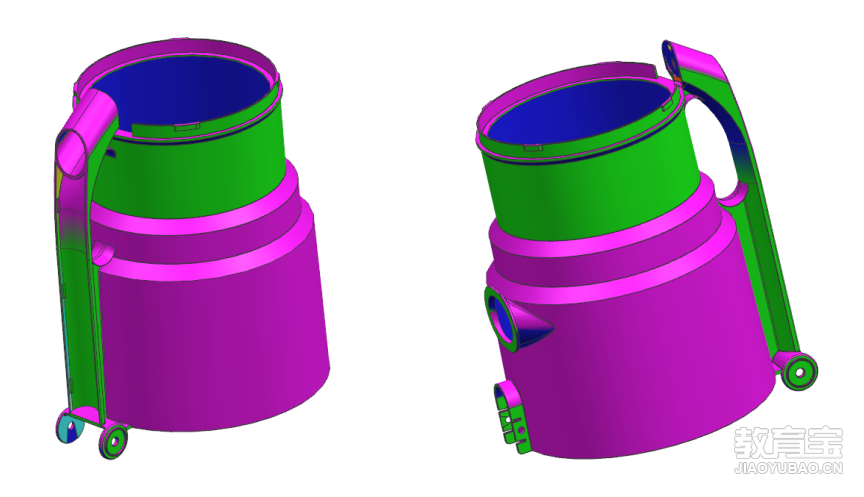

2、通过斜率分析可以看出，产品四周存在倒扣，处理外围倒扣的方式一般设计行位结构，此产品不但外围四边存在倒扣，产品内部由于装配的需要，内部还设计了四段卡扣，在产品外部倒扣内部还存在倒扣，如下图所示：

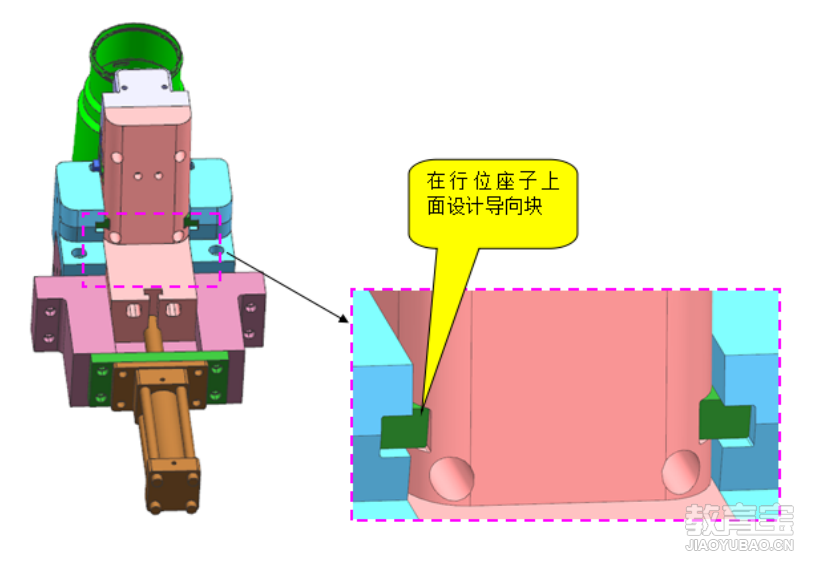

3、通过以上分析可以得出结论，产品正面倒扣除了一般行位结构外，行位里面还要出行位，这样倒扣才能完全出模；设计这种结构要注意考虑空间有限的情况下，在行位座子上面设计导向块，如下图所示：

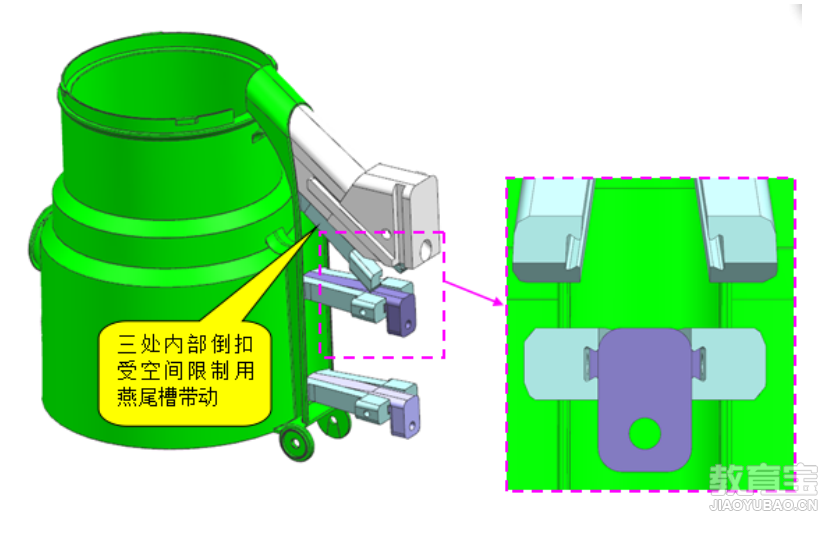

4、正面倒扣里面还出有三处小卡扣，这三处倒扣必须做滑块里面出斜滑块机构，设计燕尾槽驱动，油缸先拉动中间的滑块，燕尾带动这三处小卡扣的滑块先出模，拉到一定距离之后限位限死，油缸继续带动大滑块一起侧向抽芯，至此，滑块里面出斜滑块机构设计完成，如下图所示：
