如何快速删除多余的多辅助线和辅助面？
作者：青华模具
来源：青华模具
发布日期：2023年09月21日
在做模具设计过程中会做很多辅助线和辅助面，这些辅助线和辅助面...
在做模具设计过程中会做很多辅助线和辅助面，这些辅助线和辅助面在利用完之后需要将它们删除，下面与大家分享如何快速删除辅助线和辅助面。

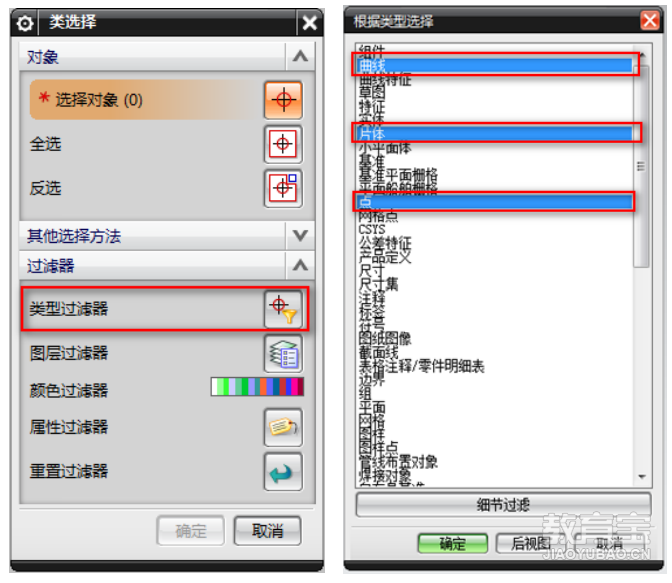

解决方法： 1、按快捷键Ctrl+D 弹出【类选择】对话框，点击【类型过滤器】—【根据类型选择】，按Ctrl键同时选择曲线、片体和点，如下图所示：

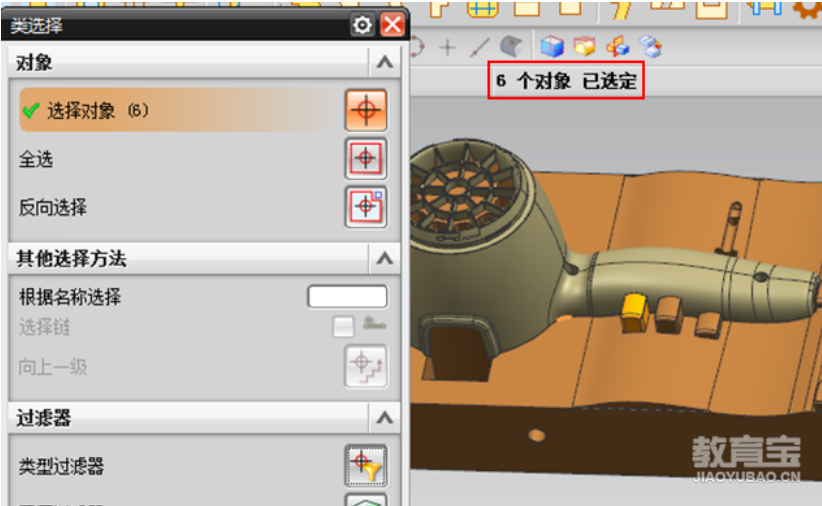

2、点击【确定】后框选所有对象，由于过滤了点、曲线、片体，只选中6个对象，点击【确定】，完成快速删除多余的辅助线和辅助面，如下图所示：
