机械行业中螺纹的标注方式

从事机械设计工作时，在零件图中经常会有螺纹特征，除了要规范地画出螺纹，还需要正确地标注，以保证加工出的零件是你想要的，装配时不至出错。此外，装配图中也经常会用到螺纹标准件，在明细表中同样需正确标记，以便采购部门正确购买。在其他人员读机械图纸时，同样也需要看懂螺纹的标注。所以，关于螺纹的标注知识是从事紧固件行业人员必备的技能。本文将主要介绍各种螺纹的标注。

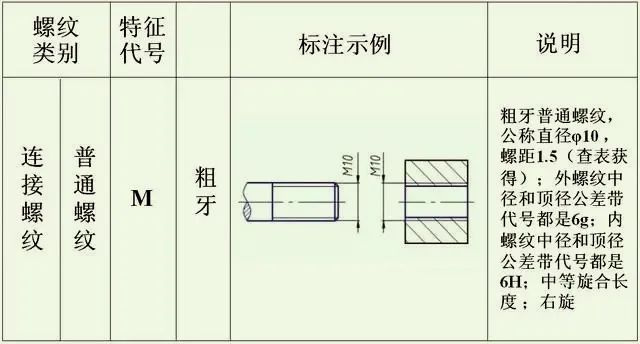

螺纹的标注1.粗牙粗牙普通螺纹，公称直径φ10，螺距1.5(查表获得):外螺纹中径和顶径公差带代号都是6g;内螺纹中径和顶径公差带代号都是6H;中等旋合长度;右旋

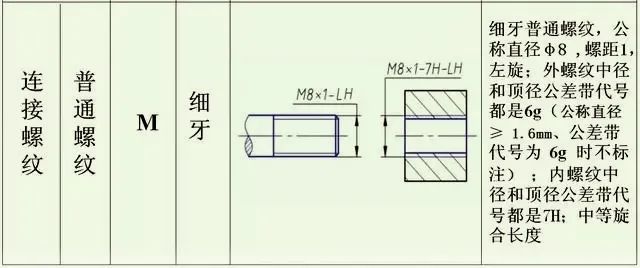

2.细牙细牙普通螺纹，公称直径φ8,螺距1,左旋;外螺纹中径和顶径公差带代号都是6g(公称直径>1.6mm、公差带代号为6g 时不标注);内螺纹中径和顶径公差带代号都是7H;中等旋合长度。

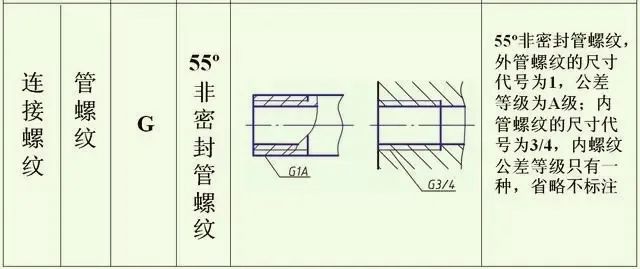

3.55°非密封管螺纹55°非密封管螺纹外管螺纹的尺寸代号为1，公差等级为A级;内管螺纹的尺寸代号为3 /4，内螺纹公差等级只有一种，省略不标注。

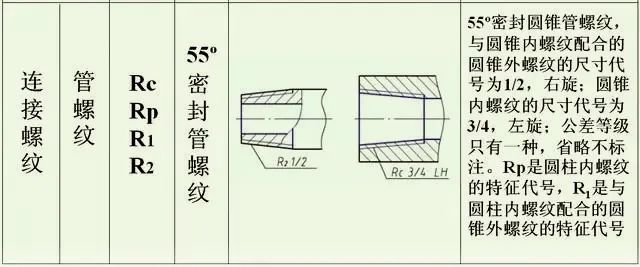

4.55°密封管螺纹55°密封圆锥管螺纹,与圆锥内螺纹配合的圆锥外螺纹的尺寸代号为1/2，右旋;圆锥内螺纹的尺寸代号为3/4，左旋;公差等级只有一种，省略不标注。Rp是圆柱内螺纹的特征代号，R,是与圆柱内螺纹配合的圆锥外螺纹的特征代号。

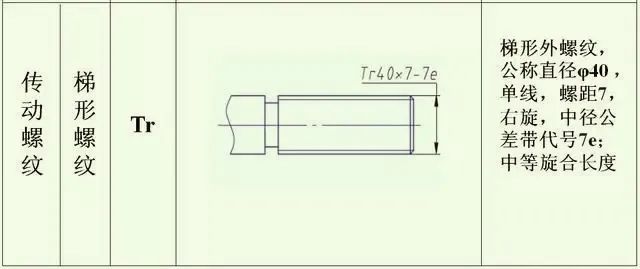

5.梯形螺纹梯形外螺纹，公称直径φ40单线，螺距7，右旋，中径公差带代号7e;中等旋合长度。

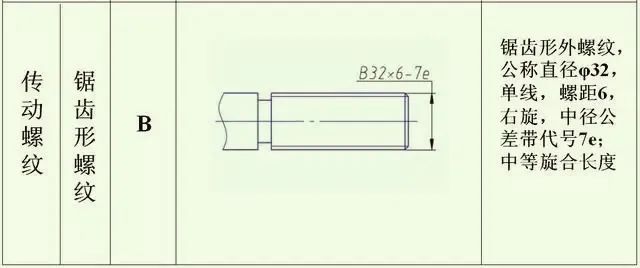

6.锯齿形螺纹锯齿形外螺纹公称直径φ32，单线，螺距6，右旋，中径公差带代号7e;中等旋合长度。

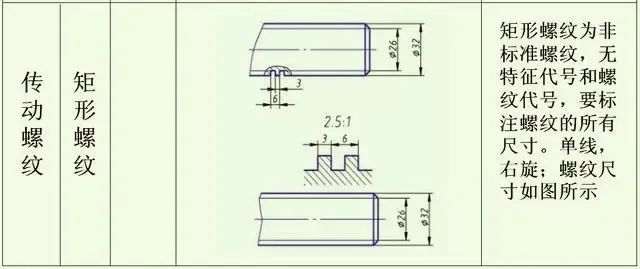

7.矩形螺纹矩形螺纹为非标准螺纹，无特征代号和螺纹代号，要标注螺纹的所有尺寸。单线，右旋;螺纹尺寸如图所示。
